Tableau A-14 Références de commande
Longueur L
2 m
5 m
10 m
20 m
50 m

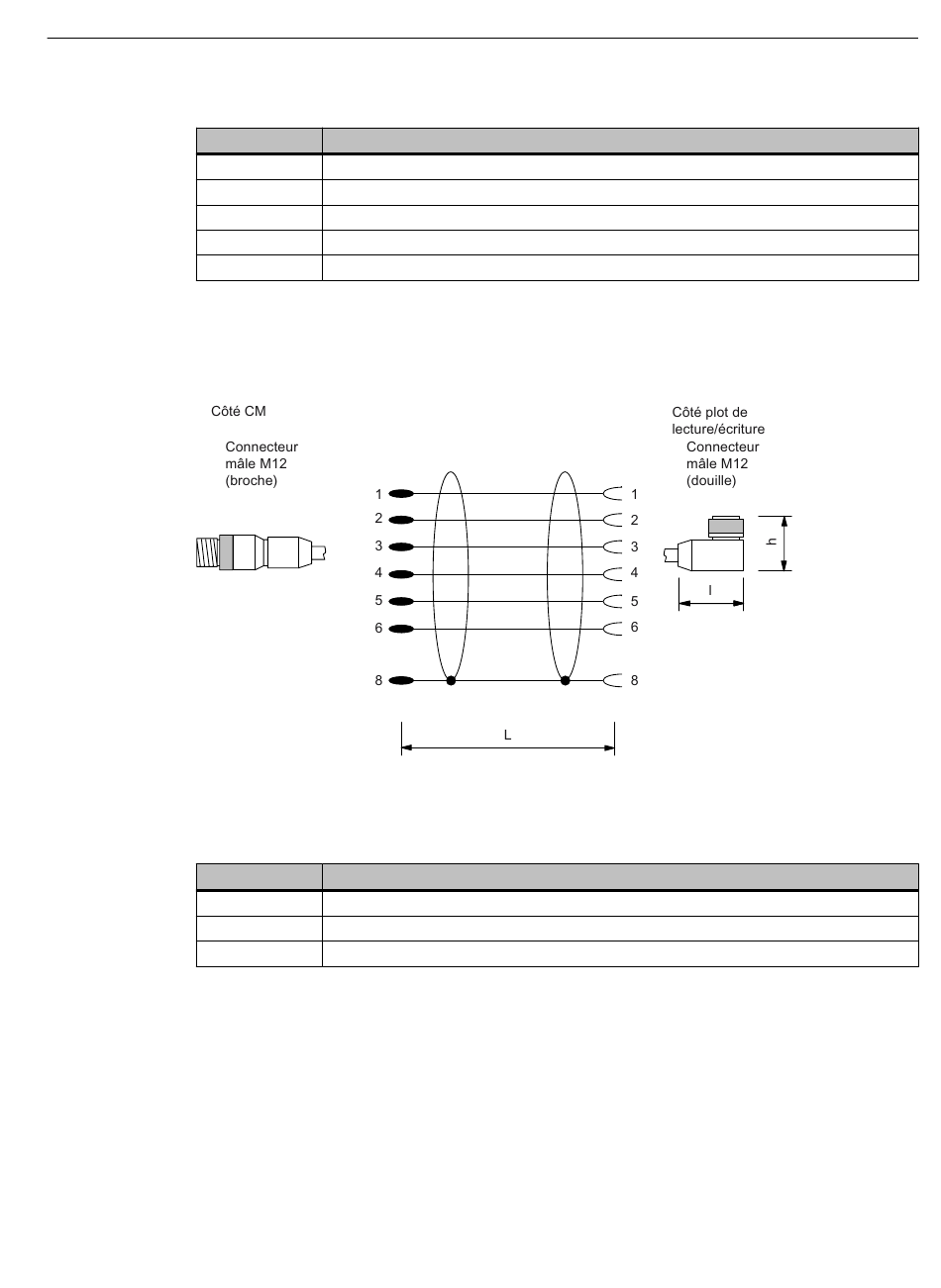

Câble de liaison à connecteur coudé
Figure A-13
Tableau A-15 Références de commande
Longueur L
2 m
5 m
10 m
Le connecteur coudé a une hauteur de h = 29 mm et une longueur de l = 38 mm. Notez que
la distance entre le bord du connecteur et le bord du boîtier du plot de lecture/écriture (H) est
toujours supérieure après le montage pour des raisons de conception.
SIMATIC RF200
Manuel système, 11/2022, J31069-D0227-U001-A12-7719
Numéro d'article
6GT2891-4FH20
6GT2891-4FH50
6GT2891-4FN10
6GT2891-4FN20
6GT2891-4FN50
Câble de liaison entre l'ASM 456, RF160C, RF170C, RF180C, RF18xC et le plot de lecture/
écriture RF2xxR (RS422), à connecteur coudé
Numéro d'article
6GT2891-4JH20
6GT2891-4JH50
6GT2891-4JN10
Annexe
A.3 Câble de liaison
