HERRAMIENTAS NECESARIAS
• Llave para Turcas de 5/16"
• Llave para Turcas de 1/4"
PIEZAS INCLUIDAS EN EL KIT
• Deflector (2)
• Tornillos metálicos para chapa nº 8 x 3/8" (4)
• Tornillos autorroscantes nº8 x 1/2" (2)

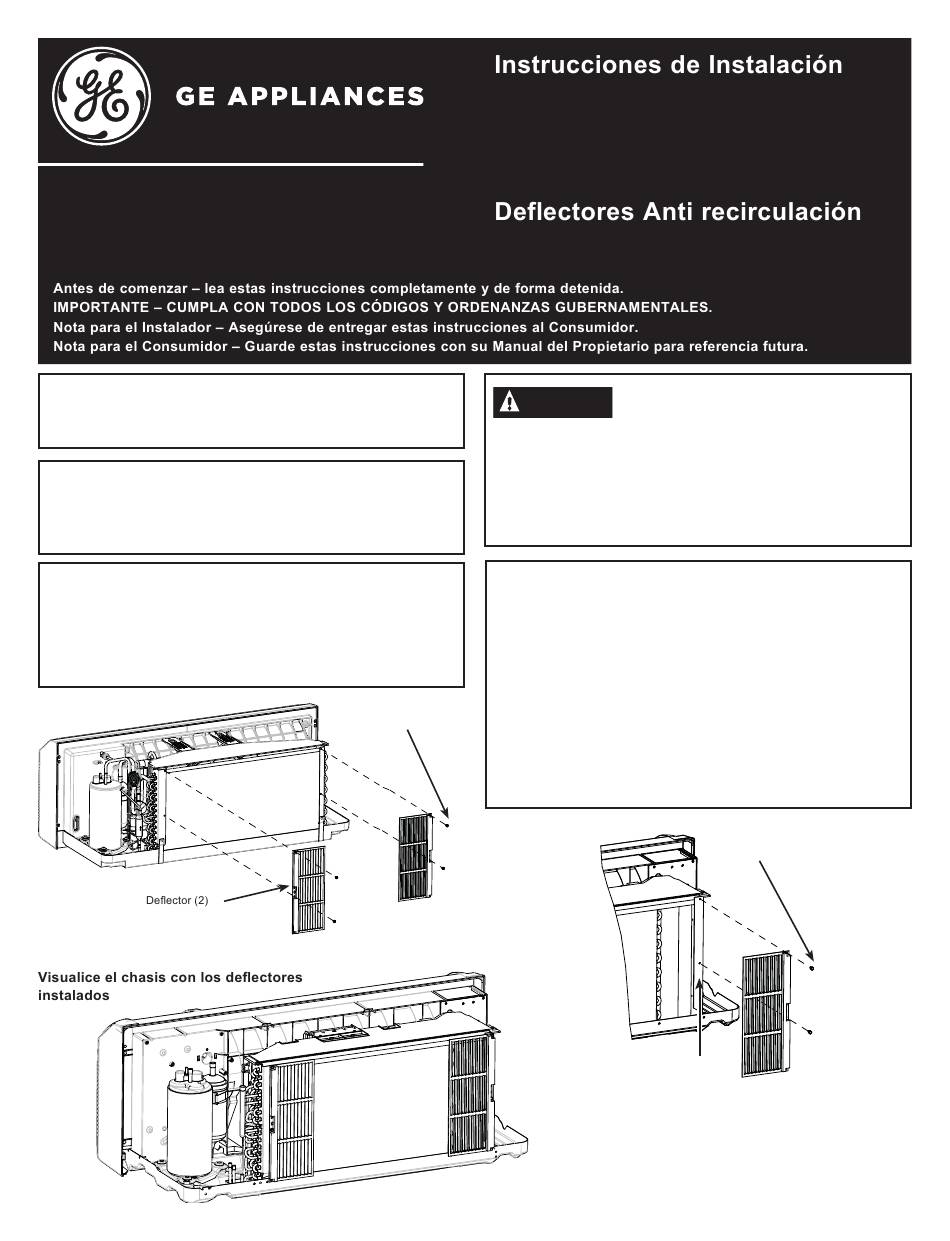

PASO 1A
En los modelos con bobinas exteriores rectas, monte las
parrillas como se muestra en la Figura 1 asegurándose de
que la junta de gomaespuma mire hacia afuera del chasis.
Instale dos (2) tornillos nº 8 x 3/8" por parrilla para que queden
seguras.
Figura 1
Figura 3
para su nuevo
RAK40
para el Zoneline
• No use tornillos con una extensión superior a 3/8" al montar
el deflector en los soportes con extremos metálicos. Realizar
dicha acción podrá dañar el intercambiador de calor.
• Use sólo este Kit cuando no use una parilla de GE
Appliances. Si la parrilla existente cuenta con un deflector de
aire adherido, retire este último antes de montar la parrilla.
PASO 1B
• En los modelos con bobinas exteriores con forma de "L",
monte la parrilla del lado izquierdo como se muestra en la
Figura 1 asegurándose de que la junta de gomaespuma
mire hacia afuera del chasis. Instale dos (2) tornillos nº 8
x 3/8" en el extremo de la hoja metálica de la bobina (lado
izquierdo al mirar en la parte trasera de la unidad).
• Monte la parrilla del lado derecho como se muestra en la
Tornillos nº 8 x 3/8" (4)
Figura 2, asegurándose de que la junta de gomaespuma
mire hacia afuera del chasis. Instale dos (2) tornillos
autorroscantes nº8 x 1/2" en la carcasa de plástico (lado
derecho de la unidad al mirar en la parte trasera de la
unidad) para asegurar la misma.
CAUTION
Carcasa de plástico
Figura 2
Tornillos nº 8 x 1/2" (2)
31-5000801 Rev. 0 02-24
