OUTILS REQUIS
• Tournevis à douille de 5/16 po
• Tournevis à douille de 1/4 po
PIÈCES COMPRISES DANS L'ENSEMBLE
• Déflecteur (2)
• Vis à tôle nº 8 x 3/8 po (4)
• Vis autotaraudeuses nº 8 x 1/2 po (2)

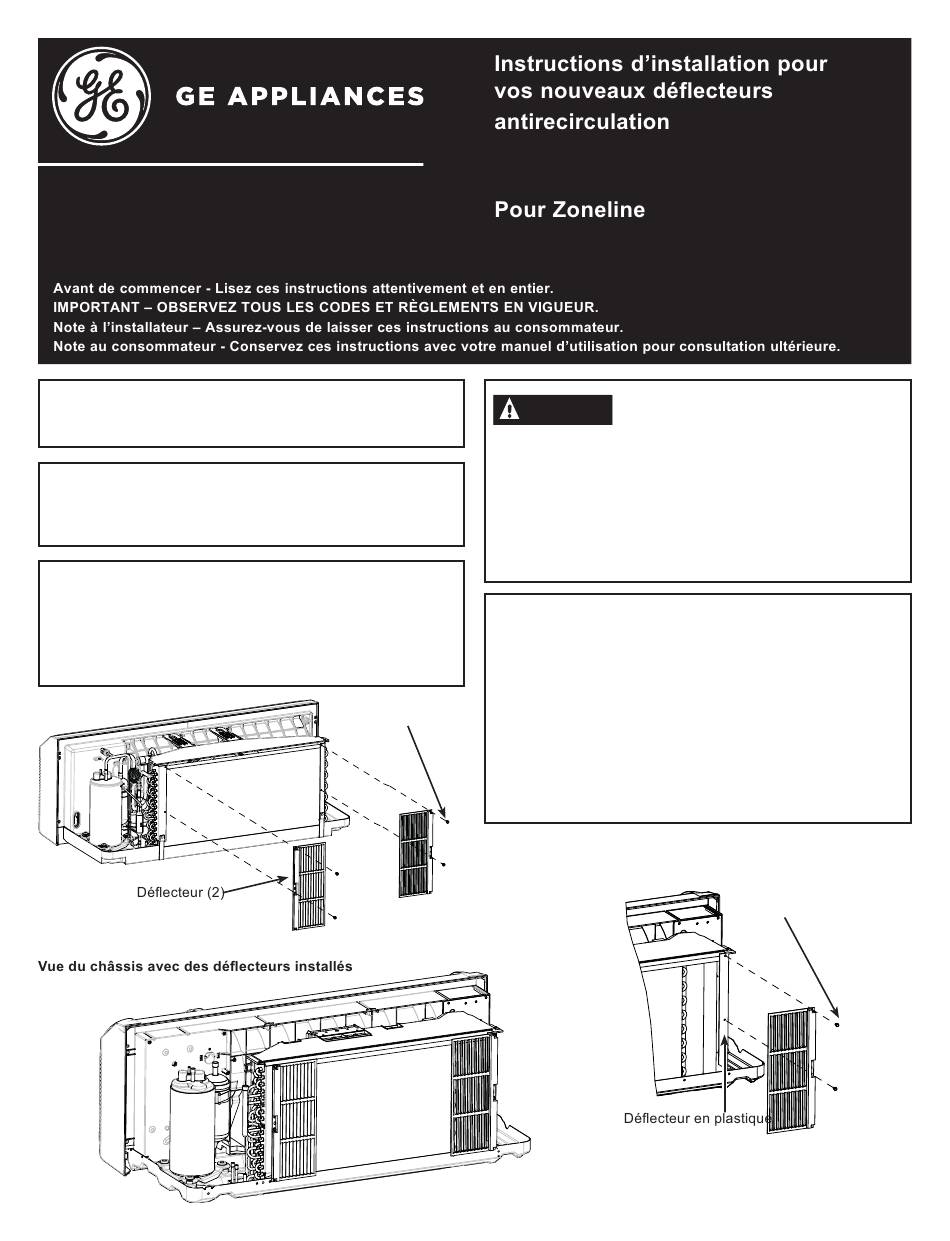

ÉTAPE 1A
Sur les modèles avec des échangeurs extérieurs droits,
assemblez les grilles comme illustré à la Figure 1 en vous
assurant que le joint en mousse fait face au côté opposé au
châssis. Installez deux (2) vis nº 8 x 3/8 po par grille pour
réaliser l'installation.
Figure 1
Figure 3
RAK40
• N'utilisez pas de vis plus longue que 3/8 po lorsque vous
assemblez le déflecteur à des supports d'extrémité en
métal. Le cas échéant, l'échangeur de chaleur pourrait être
endommagé.
• Utilisez cet ensemble uniquement lorsque vous n'utilisez
pas de grille GE Appliances. Si une grille existante possède
un déflecteur d'air installé, retirez le déflecteur avant
d'assembler la grille.
ÉTAPE 1B
• Sur les modèles avec des bobines extérieures en « L »,
assemblez la grille gauche comme illustré à la Figure 1
en vous assurant que le joint en mousse fait face au côté
opposé au châssis. Installez deux (2) vis nº 8 x 3/8 po sur
l'extrémité en tôle de l'échangeur (côté gauche lorsqu'on
Vis nº 8 x 3/8 po (4)
regarde depuis l'arrière de l'appareil).
• Assemblez la grille droite comme illustré dans la Figure 2
en vous assurant que le joint en mousse fait face au côté
opposé au châssis. Installez deux (2) vis autotaraudeuse nº 8
x 1/2 po dans le déflecteur en plastique (côté droit lorsqu'on
regarde depuis l'arrière de l'appareil) pour installer.
ATTENTION
Figure 2
Vis nº 8 x 1/2 po (2)
31-5000801 Rev. 0 02-24
