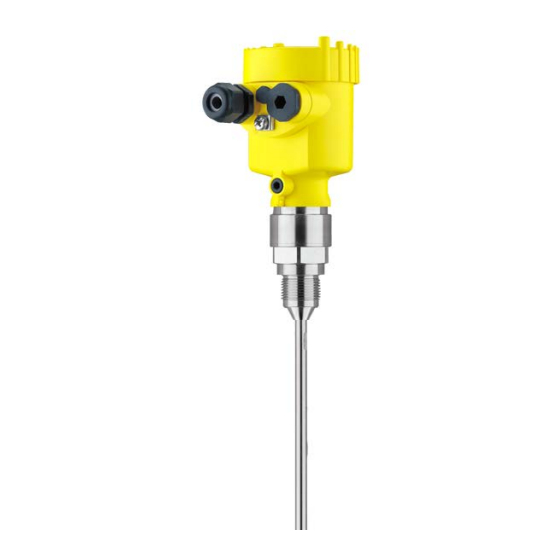

Vega VEGAFLEX 81 Mise En Service
Masquer les pouces
Voir aussi pour VEGAFLEX 81:
- Mise en service (108 pages) ,
- Informations techniques (28 pages) ,
- Notice de mise en service (20 pages)
Manuels Connexes pour Vega VEGAFLEX 81
Sommaire des Matières pour Vega VEGAFLEX 81
- Page 1 Mise en service Capteur TDR pour la mesure continue de niveau et d'interface de liquides VEGAFLEX 81 Foundation Fieldbus Sonde de mesure tige et câble Document ID: 44218...
- Page 2 Mise en marche à l'aide de la fonction de mise en marche rapide ........51 Sauvegarde des données de paramétrage ..............56 Mise en service avec d'autres systèmes 8.1 Programmes de configuration DD .................. 57 Field Communicator 375, 475 ..................57 Diagnostic et maintenance Maintenance ........................58 VEGAFLEX 81 • Foundation Fieldbus...
- Page 3 11.3 Dimensions ........................95 Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques pour les applica- tions Ex. Celles-ci font partie intégrale du manuel de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. Date de rédaction : 2014-03-31 VEGAFLEX 81 • Foundation Fieldbus...
- Page 4 Cette flèche indique une étape de la procédure. Séquence d'actions Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. VEGAFLEX 81 • Foundation Fieldbus...
- Page 5 Porter toujours l'équipement de protection personnel nécessaire en travaillant avec l'appareil. Utilisation appropriée Le VEGAFLEX 81 est un capteur pour la mesure de niveau continue. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre " Description du produit ".
- Page 6 Notre système de management environnemental a été certifié selon la norme DIN EN ISO 14001. Aidez-nous à satisfaire à ces exigences et observez les remarques relatives à l'environnement figurant dans ce manuel de mise en service : • Au chapitre " Emballage, transport et stockage " • Au chapitre " Recyclage " VEGAFLEX 81 • Foundation Fieldbus...
- Page 7 (XML) • Certificat de contrôle (PDF) - en option Allez pour cela sur www.vega.com, " VEGA Tools " et " Recherche d'appareils ". Entrez ensuite le numéro de série. Vous trouverez également les données sur votre smartphone : VEGAFLEX 81 • Foundation Fieldbus...
- Page 8 – Le cas échéant d'autres certificats Procédé de fonctionnement Domaine d'application Le VEGAFLEX 81 est un capteur de niveau avec sonde câble ou tige destinée à la mesure continue de niveau ou d'interface dans des liquides. Des impulsions à micro-ondes à haute fréquence se déplacent le...
- Page 9 De courtes impulsions radar à haute fréquence sont guidées le long ment - mesure d'interface d'un câble en acier ou d'une tige. Une partie des ondes est réfléchie au contact de la surface du produit. L'autre partie traverse le produit du haut et sera réfléchie une seconde fois à la couche d'interface. Les temps de parcours vers les deux couches de produit sont exploités par l'appareil. VEGAFLEX 81 • Foundation Fieldbus...
- Page 10 à la couche d'interface doit être connue (saisie obliga- toire). Constante diélectrique min. : 1,6. Vous trouverez une liste des constantes diélectriques sur notre site web : www.vega.com • La composition de la couche supérieure doit être stable, pas de changements de produits ou de dosages •...
- Page 11 Vous trouverez des informations supplémentaires dans le manuel de mise en service " Module de réglage et d'affichage PLICSCOM " (Document-ID 27835). VEGACONNECT L'adaptateur d'interfaces VEGACONNECT permet de relier des appareils communiquants à l'interface USB d'un PC. Le logiciel de VEGAFLEX 81 • Foundation Fieldbus...
- Page 12 VEGA. ® Pour des capteurs avec des boîtiers à deux chambres, l'adaptateur d'interface " DIS-ADAPT " est également nécessaire pour le VEGA- DIS 81. Vous trouverez des informations supplémentaires dans le manuel de mise en service " VEGADIS 81 " (Document-ID 43814).
- Page 13 "Tube bypass VEGAPASS 81". Étoile de centrage Si vous installez le VEGAFLEX 81 dans un tube bypass ou tube guide d'ondes, vous devriez éviter tout contact avec le tube bypass à l'aide d'une étoile de centrage montée à l'extrémité du capteur.
- Page 14 • La partie qui prend les mesures • Raccord process • Joint de process Les conditions du process sont en particulier : • Pression process • Température process • Propriétés chimiques des produits • Abrasion et influences mécaniques VEGAFLEX 81 • Foundation Fieldbus...
- Page 15 Consignes de montage Position de montage Montez le VEGAFLEX 81 de façon à ce qu'il soit à un écart d'au moins 300 mm (12 in) des obstacles fixes ou de la paroi de la cuve. Pour les cuves non métalliques, l'écart par rapport à la paroi de la cuve devrait être d'au moins 500 mm (19.7 in).
- Page 16 ". _ < DN40 ... DN150 _ < > DN150 ... DN200 Fig. 6: Rehausse de montage Veillez en soudant la rehausse qu'elle soit bien arasante au toit de la cuve. VEGAFLEX 81 • Foundation Fieldbus...
- Page 17 Veillez à respecter à un écart minimum en dessous du niveau de référence et éventuellement à l'extrémité de la sonde, écart dans lequel une mesure n'est pas possible (zone morte). Tenez compte du fait que le câble ne peut être utilisé dans sa longueur complète VEGAFLEX 81 • Foundation Fieldbus...
- Page 18 Si la résistance n'est pas un problème, nous recommandons un tube de mesure en métal. Si le VEGAFLEX 81 doit être installé dans un tube de mesure ou bypass, il faut éviter tout contact de la sonde avec la paroi du tube.
- Page 19 Veillez à ce que le câble de la sonde ne soit pas tendu. Évitez des contraintes de traction du câble. Évitez des liaisons de cuve indéfinies, c'est à dire que la liaison doit être soit mise à la terre convenablement ou soit isolée correctement. Le changement incontrôlé d'un état à un autre peut entraîner des erreurs de mesure. Si une sonde tige est susceptible de toucher la paroi de la cuve, fixez alors la sonde de mesure à l'extrémité externe inférieure. VEGAFLEX 81 • Foundation Fieldbus...
- Page 20 à l'aide d'une rallonge de tige correspondante. Pour compenser les modifications de temps de parcours qui en résultent, vous devez faire déterminer automatiquement la longueur de sonde par l'appareil. Pour plus d'informations, voir la notice complémentaire des rallonges de tige. VEGAFLEX 81 • Foundation Fieldbus...
- Page 21 à ressort situées dans le boîtier. La liaison vers le module de réglage et d'affichage ou l'adaptateur d'interfaces se fait par des broches se trouvant dans le boîtier. Information: Le bornier est enfichable et peut être enlevé de l'électronique. Pour ce faire, soulevez-le avec un petit tournevis et extrayez-le. Lors de son encliquetage, un bruit doit être audible. VEGAFLEX 81 • Foundation Fieldbus...
- Page 22 5. Introduisez le câble dans le capteur en le passant par le presse- étoupe. Fig. 11: Étapes de raccordement 5 et 6 - boîtier à une chambre Fig. 12: Étapes de raccordement 5 et 6 - boîtier à deux chambres 6. Enficher les extrémités des conducteurs dans les bornes suivant le schéma de raccordement VEGAFLEX 81 • Foundation Fieldbus...
- Page 23 Sélecteur de simulation (" 1 " = fonctionnement avec autorisation de simula- tion) 4 Pour unité de réglage et d'affichage externe 5 Borne de terre pour le raccordement du blindage du câble 5.4 Schéma de raccordement du boîtier à deux chambres Les schémas suivants sont valables aussi bien pour la version non-Ex que pour la version Ex-ia. VEGAFLEX 81 • Foundation Fieldbus...
- Page 24 Compartiment de raccor- dement 6 7 8 Fig. 15: Compartiment de raccordement boîtier à deux chambres Alimentation en tension, sortie signal 2 Pour module de réglage et d'affichage ou adaptateur d'interfaces 3 Pour unité de réglage et d'affichage externe 4 Borne de terre pour le raccordement du blindage du câble Information: Le fonctionnement parallèle d'une unité de réglage et d'affichage et d'un module de réglage et d'affichage dans le compartiment de raccordement n'est pas supporté. VEGAFLEX 81 • Foundation Fieldbus...
- Page 25 Fig. 17: Vue sur le compartiment de l'électronique avec le DISADAPT pour le raccordement de l'unité de réglage et d'affichage DIS-ADAPT Connecteur mâle-femelle interne Connecteur M12 x 1 Affectation des broches du connecteur Fig. 18: Vue sur le connecteur M12 x 1 Pin 1 Pin 2 Pin 3 Pin 4 VEGAFLEX 81 • Foundation Fieldbus...
- Page 26 PLICSMOBILE Tension d'alimentation Vous trouverez des informations détaillées sur le raccordement dans la notice complémentaire " Module radio GSM/GPRS PLICSMOBILE ". 5.8 Phase de mise en marche Après le raccordement du VEGAFLEX 81 au système bus, l'appareil effectue d'abord un autotest pendant env. 30 secondes comprenant les étapes suivantes : VEGAFLEX 81 • Foundation Fieldbus...
- Page 27 L'octet d'état se met pour un court instant sur défaut. Dès qu'une valeur de mesure plausible est trouvée, le courant sera ensuite délivré sur la ligne signal. Sa valeur correspond au niveau actuel ainsi qu'aux réglages déjà réalisés, par exemple au réglage d'usine. VEGAFLEX 81 • Foundation Fieldbus...
- Page 28 3. Visser fermement le couvercle du boîtier avec hublot Le démontage s'effectue de la même façon, mais en sens inverse. Le module de réglage et d'affichage est alimenté par le capteur, un autre raccordement n'est donc pas nécessaire. Fig. 21: Montage du module d'affichage et de réglage dans le boîtier à chambre unique se trouvant dans le compartiment de l'électronique VEGAFLEX 81 • Foundation Fieldbus...
- Page 29 Dans le compartiment de raccordement (impossible avec les versions Ex-d- Remarque: Si le module de réglage et d'affichage doit demeurer définitivement dans votre appareil pour disposer en permanence d'un affichage des valeurs de mesure, il vous faudra un couvercle plus haut muni d'un hublot. Système de réglage Fig. 23: Éléments de réglage et d'affichage 1 Affichage LC Touches de réglage VEGAFLEX 81 • Foundation Fieldbus...
- Page 30 Dans la deuxième vue, la valeur de mesure sélectionnée et la repré- sentation bargraphe correspondante sont affichées. Dans la troisième vue, la valeur de mesure sélectionnée ainsi qu'une deuxième valeur sélectionnable, par ex. la valeur de température, sont affichées. VEGAFLEX 81 • Foundation Fieldbus...
- Page 31 Dans ce point de menu, vous pouvez saisir le réglage max. pour le niveau. Saisissez la valeur de distance appropriée en mètre pour la cuve pleine correspondant à la valeur en pourcent. La distance se rapporte VEGAFLEX 81 • Foundation Fieldbus...
- Page 32 Une élimination des signaux parasites détecte, marque et mémorise les signaux parasites pour que ceux-ci ne soient plus pris en compte pour la mesure de niveau et d'interface. En général, nous recomman- dons d'effectuer une élimination des signaux parasites pour obtenir la précision maximale. Cela devrait être effectué avec un niveau le plus faible possible pour pouvoir mesurer toutes les réflexions parasites existantes. VEGAFLEX 81 • Foundation Fieldbus...
- Page 33 Remarque: Pour configurer de façon optimale la mesure, sélectionnez successi- vement les différents sous-menus du point de menu principal " Mise en service " et réglez les paramètres conformément à votre applica- tion. La procédure est être respectée, si possible. La procédure est décrite ci-après. Les points de sous-menu suivants sont disponibles : VEGAFLEX 81 • Foundation Fieldbus...
- Page 34 Vous pouvez sélectionner le mode de démonstration. Ce mode ne convient que pour des tests et des démonstrations. Dans ce mode, le capteur ignore les paramètres de l'application et réagit à chaque modification. VEGAFLEX 81 • Foundation Fieldbus...
- Page 35 à la couche d'interface. Mise en service - Réglage Dans ce point de menu, vous pouvez saisir le réglage max. pour le niveau max. niveau. En cas d'une mesure d'interface, il s'agit du niveau total max. VEGAFLEX 81 • Foundation Fieldbus...
- Page 36 La distance se rapporte au niveau de référence du capteur (face de joint du raccord process). Ce point de menu n'est disponible que si vous avez sélectionné la Mise en service - Réglage interface max. mesure d'interface sous " Application ". VEGAFLEX 81 • Foundation Fieldbus...
- Page 37 Une élimination des signaux parasites détecte, marque et mémorise les signaux parasites pour que ceux-ci ne soient plus pris en compte pour la mesure de niveau et d'interface. En général, nous recomman- dons d'effectuer une élimination des signaux parasites pour obtenir la précision maximale. Cela devrait être effectué avec un niveau le plus faible possible pour pouvoir mesurer toutes les réflexions parasites existantes. Procédez comme suit : VEGAFLEX 81 • Foundation Fieldbus...
- Page 38 Une linéarisation est nécessaire pour tous les réservoirs dont le risation volume n'augmente pas linéairement avec la hauteur du niveau, par exemple dans une cuve cylindrique couchée ou dans une cuve sphé- rique, et lorsqu'on veut obtenir l'affichage ou la sortie du volume. Pour ces cuves, on a mémorisé des courbes de linéarisation adéquates. VEGAFLEX 81 • Foundation Fieldbus...
- Page 39 Pour la correction du manchon, vous devez entrer la hauteur du man- chon au-dessus du bord supérieur de la cuve. Si le manchon est situé plus bas que le bord supérieur de la cuve, cette valeur peut aussi être négative. VEGAFLEX 81 • Foundation Fieldbus...
- Page 40 Si le code PIN est actif, seules les fonctions de réglage suivantes sont possibles sans saisie du code PIN : • Sélectionner les points de menus et afficher les données • Transférer des données du capteur dans le module de réglage et d'affichage VEGAFLEX 81 • Foundation Fieldbus...
- Page 41 Dans l'état à livraison, la langue indiquée à la commande est réglée dans le capteur. Dans ce point de menu vous définissez l'indication de la valeur de Affichage - Valeur d'affi- chage 1 mesure sur l'affichage. Vous pouvez afficher deux différentes valeurs de mesure. Dans ce point de menu, vous définissez la valeur de mesure 1. Le réglage d'usine pour la valeur d'affichage 1 est " Hauteur de rem- plissage niveau ". Dans ce point de menu vous définissez l'indication de la valeur de Affichage - Valeur d'affi- chage 2 mesure sur l'affichage. Vous pouvez afficher deux différentes valeurs de mesure. Dans ce point de menu, vous définissez la valeur de mesure 2. Le réglage d'usine pour la valeur d'affichage 2 est la température de l'électronique. VEGAFLEX 81 • Foundation Fieldbus...
- Page 42 Fiabilité de mesure mémorisées dans le capteur. Vous pourrez obtenir leur affichage au menu " Index suiveur fiabilité de mesure ". La mesure peut être influencée par les conditions de process. Dans ce point de menu, la fiabilité de mesure de la mesure de niveau est affichée comme valeur pourcent. Plus la valeur est élevée, plus la mesure est sûre. En cas d'une mesure fiable, les valeurs sont > 90 %. Si vous avez sélectionné la mesure d'interface sous " Mise en service - Application ", les valeurs d'index suiveur de la mesure d'interface seront affichées en plus des valeurs d'index suiveur de la mesure de niveau. VEGAFLEX 81 • Foundation Fieldbus...
- Page 43 " Unzoom " : vous permet de revenir à la plage de mesure nomi- nale avec simple agrandissement. Diagnostic - Simulation Ce point de menu vous permet de simuler des valeurs de mesure par la sortie de courant. Vous pouvez ainsi contrôler la voie signal via des appareils d'affichage ou la carte d'entrée du système de conduite par exemple. VEGAFLEX 81 • Foundation Fieldbus...
- Page 44 " Mémoire des courbes échos ". Vous pouvez effectuer le réglage pour les paramètres de l'enregistre- ment de la courbe échos et les réglages de la courbe échos dans le logiciel de configuration PACTware. La courbe échos de haute résolution peut être affichée et utilisée ulté- rieurement à l'aide du logiciel de configuration PACTware et du PC. Il est ainsi possible d'évaluation la qualité de la mesure. VEGAFLEX 81 • Foundation Fieldbus...
- Page 45 Pour des versions d'appareil ou applications déterminées, certains points de menu ne sont pas disponibles ou comportent des valeurs différentes : Mise en service Point de menu Valeur par défaut Valeur modifiée Bloquer réglage et configuration Débloquée Nom de la voie de mesure Capteur VEGAFLEX 81 • Foundation Fieldbus...
- Page 46 Longueur de la sonde de mesure Afficheur Point de menu Valeur par défaut Valeur modifiée Langue Spécifique à la commande Valeur d'affichage 1 Hauteur de remplissage Niveau Valeur d'affichage 2 Température de l'électronique Éclairage Éteint Diagnostic Point de menu Valeur par défaut Valeur modifiée Signaux d'état - Contrôle de la fonction Allumé(e) Signaux d'état - En dehors de la spécification Éteint VEGAFLEX 81 • Foundation Fieldbus...
- Page 47 Les données et réglages suivants, effectués avec le module de ré- glage et d'affichage, seront mémorisés lors de cette sauvegarde : • Toutes les données des menus " Mise en service " et " Affichage " • Dans le menu " Autres réglages " les points " Reset, date/heure " • Paramètres spéciaux VEGAFLEX 81 • Foundation Fieldbus...
- Page 48 Ce menu vous permet de lire le nom et le numéro de série de l'appa- reil. Info - Version de l'appareil Dans ce point de menu est affichée la version du matériel et du logiciel du capteur. Info - Date de calibrage Dans ce point de menu sont affichées la date de l'étalonnage du usine capteur en usine ainsi que la date de la dernière modification de pa- ramètres du capteur par le biais du module de réglage et d'affichage ou du PC. VEGAFLEX 81 • Foundation Fieldbus...
- Page 49 Cette fonction peut également être utilisée pour transférer les réglages d'un appareil dans un autre appareil du même type. Au cas où il serait nécessaire de remplacer le capteur, il suffit d'enficher le module de réglage et d'affichage dans l'appareil de remplacement et de transférer les données dans le capteur par le biais du point du menu " Copier données capteur ". VEGAFLEX 81 • Foundation Fieldbus...
- Page 50 " Collection DTM/PACTware ", qui est joint à chaque collection DTM et peut être téléchargé sur notre site internet. Vous trouverez des informations complémentaires dans l'aide en ligne de PACTware et des DTMs. VEGAFLEX 81 • Foundation Fieldbus...
- Page 51 Un programme d'aide à la décision pour cuves ainsi qu'un multiviewer pour l'affichage et l'analyse des courbes de valeurs de mesure et d'échos mémorisées sont également disponibles. La version standard peut être téléchargée sur www.vega.com/Téléchargements et " Logiciels ". Vous pouvez vous procurer la version complète sur cédérom auprès de votre agence VEGA. 7.3 Mise en marche à l'aide de la fonction de mise en marche rapide Généralités...
- Page 52 Mise en marche rapide Réglage étendu Maintenance Mise en marche rapide La mise en marche rapide permet de paramétrer le VEGAFLEX 81 en quelques étapes pour votre application. Le réglage commandé par assistant contient les réglages de base pour une mise en marche simple et sûre.
- Page 53 Nom de la voie de mesure Ici vous pouvez assigner un nom adéquat de la voie de mesure à votre VEGAFLEX 81. Les noms peuvent comporter 19 caractères au maximum. Vous pouvez utiliser des lettres majuscules et minuscules ainsi que de chiffres. Les caractères spéciaux suivants sont égale- ment possibles : + - .
- Page 54 (niveau de référence du capteur). Réglage pour la mesure de niveau et d'interface Si vous avez sélectionné la mesure d'interface dans le menu pré- cédent, vous pouvez saisir les valeurs pour le réglage min. et max. VEGAFLEX 81 • Foundation Fieldbus...
- Page 55 Lors de la sauvegarde des données, le paramétrage actuel de l'appareil est enregistré dans un fichier. Vous pouvez utiliser cette sauvegarde plus tard pour la restauration du paramétrage de l'appa- reil. Pour la création, toutes les données de l'appareil sont chargées. Cette procédure peut durer quelques minutes. VEGAFLEX 81 • Foundation Fieldbus...
- Page 56 PIN. Sauvegarde des données de paramétrage Nous vous recommandons de documenter et de sauvegarder les données de paramétrage à l'aide de PACTware. Ainsi, celles-ci seront disponibles pour des utilisations multiples et à des fins de mainte- nance ou de service. VEGAFLEX 81 • Foundation Fieldbus...
- Page 57 Ce logiciel est mis à jour via l'Internet et les nouveaux EDD sont ajou- tés automatiquement au catalogue d'appareils de ce logiciel après l'autorisation par le fabricant. Ils peuvent ensuite être transmis à un Field Communicator. VEGAFLEX 81 • Foundation Fieldbus...
- Page 58 Les courbes échos sont mémorisées pour cela avec la date et l'heure échos et les données échos correspondantes. La mémoire est répartie en deux zones : Courbe échos de la mise en service : Elle sert de courbe échos de référence pour les conditions de mesure lors de la mise en service. Cela permet de détecter toute modification des conditions de mesure VEGAFLEX 81 • Foundation Fieldbus...
- Page 59 Contrôle de fonctionnement (Function check) : Des travaux sont effectués à l'appareil et la valeur de mesure n'est temporairement plus valable (par ex. pendant la simulation). Cette signalisation d'état est désactivée par défaut et peut être acti- vée par l'utilisateur à l'aide de PACTware/DTM ou EDD. VEGAFLEX 81 • Foundation Fieldbus...
- Page 60 – Remplacer l'électro- nique – Retourner l'appareil au service réparation F040 – Défaut matériel – Remplacer l'électro- Bit 4 nique Défaut – Retourner l'appareil au dans mo- service réparation dule électro- nique VEGAFLEX 81 • Foundation Fieldbus...
- Page 61 F265 – Le capteur ne mesure – Vérifier la tension de Bit 12 plus service Défaut – Tension de service – Effectuer un reset fonction trop faible mesure – Couper la tension de service pendant un court instant VEGAFLEX 81 • Foundation Fieldbus...
- Page 62 Niveau dans la plage de re- cherche écho de compen- sation S603 – Tension de service au-des- – Vérifier le raccordement sous de la plage spécifiée électrique Tension de – Augmenter la tension de service inad- service, si nécessaire missible VEGAFLEX 81 • Foundation Fieldbus...
- Page 63 – Élimination des signaux parasites erronée Élimination des défauts Comportement en cas de C'est à l'exploitant de l'installation qu'il incombe la responsabilité de défauts prendre les mesures appropriées pour éliminer les défauts survenus. VEGAFLEX 81 • Foundation Fieldbus...
- Page 64 – Courbe de linéarisation – Adapter la courbe de linéari- incorrecte sation time – Erreur de durée de fonctionne- – Effectuer à nouveau la mise en ment (petite erreur de mesure service près de 100 %/erreur impor- tante près de 0 %) VEGAFLEX 81 • Foundation Fieldbus...
- Page 65 – L'écho du niveau est trop faible – Enlever les salissures accumu- zone proche lées sur la sonde de mesure. time L'élimination des signaux parasites doit être supprimée après l'élimination des signaux parasites. – Effectuer une nouvelle élimina- tion des signaux parasites VEGAFLEX 81 • Foundation Fieldbus...
- Page 66 1. La valeur de mesure – Le réglage min./max. est – Adapter le réglage min./max. indique un niveau trop incorrect bas ou trop élevé – Courbe de linéarisation – Adapter la courbe de linéari- incorrecte sation time VEGAFLEX 81 • Foundation Fieldbus...
- Page 67 100 % lors et augmenter l'élimination des du remplissage signaux parasites avec du condensat/des salissures dans time la zone proche – Utiliser un capteur radar avec nettoyage par purge d'air ou un protège-antenne flexible pour les solides en vrac VEGAFLEX 81 • Foundation Fieldbus...
- Page 68 - en cas d'urgence - d'appeler le service d'assistance tech- nique VEGA, numéro de téléphone de la hotline +49 1805 858550. Ce service d'assistance technique est à votre disposition également en dehors des heures de travail, à savoir 7 jours sur 7 et 24h/24.
- Page 69 9 Diagnostic et maintenance Si vous ne disposez pas d'un préamplificateur sur le site, vous pouvez le commander auprès de votre agence VEGA. Les préampli- ficateurs sont adaptés au capteur respectif et diffèrent en outre par la sortie signal et l'alimentation tension. Le nouveau préamplificateur doit comprendre les réglages d'usine du capteur. Ceux-ci peuvent être chargés de la façon suivante : • En usine • Sur le site par l'utilisateur Dans les deux cas, il est nécessaire d'indiquer le numéro de série...
- Page 70 5. Raccourcissez la tige/le câble à l'aide d'une meule tronçonneuse ou d'une scie à métaux au marquage. Veillez à respecter les spécifications indiquées dans le schéma suivant pour le câble. 6. Câble avec poids tenseur : introduire le câble dans le poids ten- seur selon la figure VEGAFLEX 81 • Foundation Fieldbus...
- Page 71 PC avec PACTware • Logiciel actuel de l'appareil comme fichier Pour le logiciel actuel de l'appareil et d'autres informations détaillées sur la procédure à suivre, voir www.vega.com/Téléchargements et " Logiciels ". Avertissement ! Les appareils avec agréments peuvent être liés à certains versions logicielles. Veillez à ce que l'agrément reste valable lors d'une mise à...
- Page 72 9 Diagnostic et maintenance 9.8 Marche à suivre en cas de réparation Pour le formulaire de réparation et d'autres informations détaillées sur la procédure à suivre, voir www.vega.com/Téléchargements et " Formulaires et certificats ". Vos informations précises nous aideront à accélérer les délais de réparation. Si une réparation venait à s'imposer, contactez au préalable votre interlocuteur local : •...
- Page 73 Apportez l'appareil directement à une entreprise de recyclage spécialisée et n'utilisez pas les points de récupération communaux. Ceux-ci sont destinés uniquement à des produits à usage privé conformément à la réglementation DEEE. VEGAFLEX 81 • Foundation Fieldbus...
- Page 74 Ʋ Matériau support 316L Ʋ Verre scellé Verre au borosilicate GPC 540 Ʋ Contacts Alloy C22 Ʋ Débit de fuite à l'hélium < 10 mbar l/s Ʋ Résistance à la pression Voir la pression process du capteur VEGAFLEX 81 • Foundation Fieldbus...
- Page 75 Contrainte de traction max. Ʋ Câble : ø 2 mm (0.079 in) - 316 1,5 KN (337 lbf) (1.4401) Ʋ Câble : ø 2 mm (0.079 in) - Alloy 1,0 KN (225 lbf) C-276 (2.4819) VEGAFLEX 81 • Foundation Fieldbus...
- Page 76 Longueur L de la sonde de mesure Plage de mesure (réglage d'usine se réfère à la plage de mesure dans l'eau) Zone morte supérieure (voir diagrammes sous Précision de mesure - zone marquée en gris) Zone morte inférieure (voir diagrammes sous Précision de mesure - zone marquée en gris) VEGAFLEX 81 • Foundation Fieldbus...
- Page 77 Pour mesure d'interface = 2,0 En fonction des conditions de montage, il peut y avoir des écarts qui peuvent être supprimés en adaptant le réglage ou en modifiant l'offset de la valeur de mesure en mode de service DTM. L'élimination des signaux parasites permet d'optimiser les zones mortes. VEGAFLEX 81 • Foundation Fieldbus...
- Page 78 (-0.591 ") 0,15 m 0,3 m 0,07 m (5.906 (11.811 " ") (2.756 ") 0,05 m (1.97 ") Fig. 51: Écart de mesure VEGAFLEX 81 en version tige dans l'huile Zone morte - Aucune mesure n'est possible dans cette zone Longueur de la sonde de mesure VEGAFLEX 81 • Foundation Fieldbus...
- Page 79 (-0.591 " 0,15 m 0,3 m 0,05 m (5.906 " (11.811 ") (1.969 ") 0,08 m (3.15 ") Fig. 53: Écart de mesure VEGAFLEX 81 en version câble ø 2 mm (0.079 in), dans l'huile Zone morte - Aucune mesure n'est possible dans cette zone Longueur de la sonde de mesure VEGAFLEX 81 • Foundation Fieldbus...
- Page 80 400 °C/752 °F -0.02 % 0.08 % 0.52 % Hydrogène 20 °C/68 °F -0.01 % 0.10 % 0.61 % 200 °C/392 °F -0.02 % 0.05 % 0.37 % 400 °C/752 °F -0.02 % 0.03 % 0.25 % VEGAFLEX 81 • Foundation Fieldbus...
- Page 81 Temps qui s'écoule, après une variation brusque de la distance de mesure de 0,5 m au max. pour des applica- tions dans le domaine des liquides, jusqu'à ce que le signal de sortie atteigne pour la première fois 90 % de sa valeur en régime permanent (IEC 61298-2). VEGAFLEX 81 • Foundation Fieldbus...
- Page 82 25 g, 6 ms selon EN 60068-2-27 (choc mécanique) pour longueur de tige 50 cm (19.69 in) Caractéristiques électromécaniques - version IP 66/IP 67 et IP 66/IP 68 ; 0,2 bars Presse-étoupe M20 x 1,5 ou ½ NPT VEGAFLEX 81 • Foundation Fieldbus...
- Page 83 Ʋ Boîtier Ʋ Hublot Feuille de polyester Horloge intégrée Format de la date jour.mois.année Format de l'heure 12 h/24 h Fusion horaire réglé en usine Écart max. de la déviation de précision 10,5 min/an de marche VEGAFLEX 81 • Foundation Fieldbus...
- Page 84 IP 68 (1 bar) NEMA 6P Deux chambres IP 66/IP 67 NEMA 4X IP 66/IP 68 (0,2 bars) NEMA 6P IP 68 (1 bar) NEMA 6P Catégorie de surtensions Classe de protection IEC 61010-1 IEC 61010-1 VEGAFLEX 81 • Foundation Fieldbus...
- Page 85 Pour ces appareils, il faudra donc respecter les documents d'agréments respectifs. Ceux-ci font partie de la livraison des appareils ou peuvent être téléchargés sur www.vega.com, " VEGA Tools " et " Recherche d'appareils " ainsi que sur www.vega.com/Téléchargements et " Agréments ".
- Page 86 Channel Number et le rend disponible à sa sotie pour d'autres blocs de fonction. Fig. 58: Représentation schématique bloc de fonction Analog Input (AI) Bloc de fonction Discret Input (DI) Le bloc de fonction " Discret Input (DI) " prend la valeur de mesure originaire sélectionnée par un VEGAFLEX 81 • Foundation Fieldbus...
- Page 87 Le bloc de fonction " PID Control " est un composant clé pour des tâches variées dans l'automa- tisation du process et est utilisé de manière universelle. Les blocs PID peuvent être montés en cascade si des constantes temporelles différentes pour la mesure du process primary et secondary rendent cela nécessaire ou souhaitable. Fig. 60: Représentation schématique bloc de fonction PID Control VEGAFLEX 81 • Foundation Fieldbus...
- Page 88 Ce bloc de fonction peut ainsi être utilisé dans un circuit régulateur ou un cheminement du signal. En option, les axes de fonction peuvent être remplacés de manière à ce que le bloc puisse être aussi utilisé dans un circuit régulateur inverse. VEGAFLEX 81 • Foundation Fieldbus...
- Page 89 être calculées et intégrées. Ceci peut être utilisé pour le calcul de variations de volume ou de masse dans des cuves ou pour l'optimisation de régulations d'écoulement. VEGAFLEX 81 • Foundation Fieldbus...
- Page 90 Des informa- tions de commutation peuvent être repris par d'autres blocs d'entrée ou par l'utilisateur. De plus, la sélection de la valeur centrale est soutenue. VEGAFLEX 81 • Foundation Fieldbus...
- Page 91 Flow compensation, square root • Flow compensation, approximate • BTU flow • Traditional Multiply Divide • Average • Traditional Summer • Fourth order polynomial • Simple HTG compensated level • Fourth order Polynomial Based on PV VEGAFLEX 81 • Foundation Fieldbus...
- Page 92 This is the distance value ("sensor_value") with the status of the transducer block. The unit is defined in "SECONDARY_VA- LUE_2_UNIT" FILL_HEIGHT_VALUE Filling height. The unit is defined in "FILL_HEIGHT_VALUE_ UNIT" FILL_HEIGHT_VALUE_UNIT Filling height unit CONST_VALUE Constant value SECONDARY_VALUE_1_ Secondary value 1 type TYPE SECONDARY_VALUE_2_ Secondary value 2 type TYPE FILL_HEIGHT_VALUE_Type Filling height value type DIAGNOSIS AITB Diagnosis DIAG_MASK_1 DIAG_OUT_1 VEGAFLEX 81 • Foundation Fieldbus...
- Page 93 Gradient of the manual sectors, safety at the end of false echo CONFIGURATION2 memory and depending on the import range gating out the false signals ECP_CURVE_AVARAGING_ Averaging factor on increasing and decreasing amplitude CONFIG LEVEL_ECHO_MEASURE- Function measured value filter MENT ECHO_CURVE_STATUS PACKET_COUNT VEGAFLEX 81 • Foundation Fieldbus...
- Page 94 Parameters as start and end LIMITS APPROVAL_WHG Sensor acc. to WHG DEVICE_STATE_CONFIG Function check, maintenance required, out of specification ELECTRONIC_TEMPERA- Electronics temperature TURE RESET_PEAK_ELECTRO- NIC_TEMP FOCUS_RANGE_CONFIG Width focusing range, time for opening the focusing range, min. measurement reliability in and outside the focusing range VEGAFLEX 81 • Foundation Fieldbus...
- Page 95 ECHO_MEM_STATE Busy, curve type, error code 11.3 Dimensions Les dessins cotés suivants ne représentent qu'une partie des versions possibles. Vous pouvez télécharger des dessins cotés détaillés sur www.vega.com/Téléchargements et " Dessins ". Boîtier en matière plastique ~ 69 mm ~ 84 mm (2.72") (3.31")
- Page 96 ½ NPT M20x1,5/ M20x1,5/ ½ NPT ½ NPT Fig. 69: Variantes de boîtier en protection IP 66/IP 68 (0,2 bar) - avec un module de réglage et d'affichage intégré, la hauteur du boîtier augmente de 9 mm/0.35 in Version à chambre unique électropolie Version à chambre unique moulage cire-perdue Version à deux chambres moulage cire-perdue VEGAFLEX 81 • Foundation Fieldbus...
- Page 97 (3.11") M16x1,5 M20x1,5 M20x1,5/ ½ NPT M20x1,5/ ½ NPT Fig. 70: Variantes de boîtier en protection IP 66/IP 68 (1 bar) - avec un module de réglage et d'affichage intégré, la hauteur du boîtier augmente de 9 mm/0.35 in Version à chambre unique électropolie Version à chambre unique moulage cire-perdue Version à deux chambres moulage cire-perdue VEGAFLEX 81 • Foundation Fieldbus...
- Page 98 ø 4 mm (0.16") (0.16") ø 2 mm (0.08") ø 16 mm ø 16 mm ø 16 mm (0.63") (0.63") (0.63") ø 20 mm ø 20 mm ø 20 mm (0.79") (0.79") (0.79") Fig. 71: VEGAFLEX 81, version filetée avec poids tenseur (tous les poids tenseurs avec filetage M8 pour anneau de levage) VEGAFLEX 81 • Foundation Fieldbus...
- Page 99 ø 95 mm (3.74 in) Version câble ø 2 mm (0.079 in) avec poids de centrage (voir notice complémentaire " Centrage ") Version câble ø 4 mm (0.157 in) avec poids de centrage (voir notice complémentaire " Centrage ") VEGAFLEX 81 • Foundation Fieldbus...
- Page 100 G1½, 1½ NPT ø 8 mm ø 12¨mm (0.32") (0.47") Fig. 73: VEGAFLEX 81, version filetée Longueur du capteur, voir au chapitre " Caractéristiques techniques " Version tige ø 8 mm (0.315 in) Version tige ø 12 mm (0.472 in) VEGAFLEX 81 • Foundation Fieldbus...
