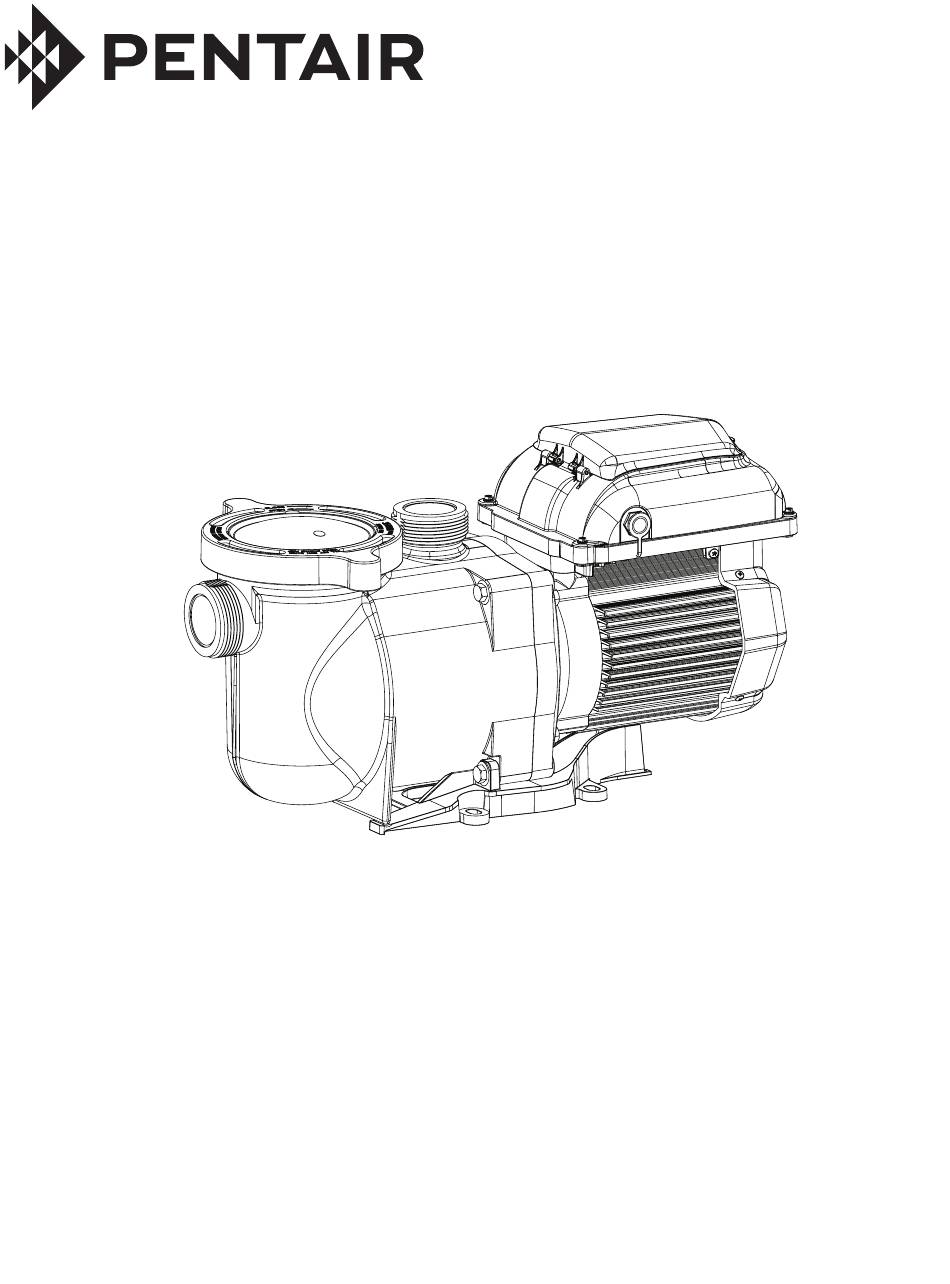

- Page 1 SUPERFLO® VS POMPE À VITESSE VARIABLE GUIDE D’INSTALLATION ET D’UTILISATION CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET SUIVRE TOUTES LES DIRECTIVES CONSERVER CES DIRECTIVES...
- Page 2 Ce guide présente les instructions d'installation et de fonctionnement de la dans le sol ou sur le sol, ou dans un bâtiment, et ne peut pas être démontée pompe. Consultez Pentair si vous avez des questions concernant ce matériel. aux fins d'entreposage. Une piscine démontable est construite de façon à...
- Page 3 AVERTISSEMENT IMPORTANT ET CONSIGNES DE SÉCURITÉ CONCERNANT LA POMPE Enchevêtrement mécanique : Quand un bijou, un maillot de bain, une Installation de commandes électriques sur le ATTENTION épingle à cheveux, un doigt, un orteil ou une phalange est coincé dans une panneau de contrôle du matériel (interrupteurs ouverture d'une sortie ou d'un couvercle de drainage.
-
Page 4: Table Des Matières
SERVICE À LA CLIENTÈLE/SOUTIEN TECHNIQUE Si vous avez des questions sur la commande de pièces de rechange et de produits pour piscines Pentair, veuillez contacter : Service à la clientèle et soutien technique, États-Unis Sanford, Caroline du Nord (de 8 h à 16 h 30 HE) (de 8 h à... -
Page 5: Aperçu De La Pompe
à toute piscine ou fontaine, ou encore à tout spa ou bassin. Pompe SuperFlo VS Toutes les pompes de Pentair sont le fruit de plus de 40 années de développement en matière de technologie Aperçu du régulateur hydraulique novatrice. Compacte, robuste et simple d'entretien, la pompe SuperFlo VS vous offrira plusieurs La pompe SuperFlo VS à... -
Page 6: Aperçu Du Panneau De Commande
APERÇU DU PANNEAU DE COMMANDE (4) Indicateurs DEL du mode affichage (1) Boutons de vitesse (5) Bouton affichage (6) Bouton de (2) Indicateur DEL nettoyage rapide de contrôle externe uniquement (7) Indicateur DEL d'alimentation (3) Bouton Démarrage/Arrêt (8) Flèches « + » et « - » ATTENTION Si le moteur de la pompe SuperFlo ®... -
Page 7: Installation
4. Pour la plupart des installations que Pentair est importante en aval de la pompe. recommande installer une vanne sur les deux 4. -
Page 8: Aperçu Et Installation Du Câblage Électrique
DANGER DE DÉCHARGE ÉLECTRIQUE OU D'ÉLECTROCUTION. La pompe doit être installée par un électricien dûment certifié ou autorisé AVERTISSEMENT ou un professionnel en réparation qualifié conformément au National Electrical Code et à tout code ou à toute ordonnance pertinents de la région. Une installation incorrecte constitue un danger électrique qui pourrait causer la mort ou des blessures graves pour les utilisateurs, les installateurs ou toute autre personne en cas de décharge électrique, ainsi que des dommages matériels. -
Page 9: Contrôle Avec Les Commandes Externes Et Les Entrées Numériques
Il est nécessaire de couper les câbles inclus dans l'ensemble de câblage de contrôle externe (Pentair N/P 353129Z) afin d'obtenir une longueur adéquate pour l'installation. Aucun surplus de câble ne doit être laissé près de l'installation. -
Page 10: Utilisation D'un Signal Basse Tension Alimenté De L'extérieur Pour Le Contrôle Externe
Utilisation d'un signal basse tension alimenté de l'extérieur pour le contrôle externe Lorsqu'un signal basse tension alimenté de l'extérieur est utilisé en tant que déclencheur d'entrée numérique, le câble doit être branché comme indiqué à l'Illustration 5. L'entrée basse tension doit être comprise dans la plage de 5 à 30 V CA ou CC. -
Page 11: Réglage De L'horloge
FONCTIONNEMENT DE LA POMPE Réglage de l'horloge Utilisation du programme horaire par défaut Lorsque la pompe est branchée pour la première fois, l'horloge clignote pour indiquer qu'elle n'est pas Le programme horaire par défaut est conçu pour fournir configurée. Tout programme horaire quotidien configuré un rendement quotidien suffisant pour entretenir une par l'utilisateur sera basé... -
Page 12: Programmes Horaires Personnalisés
Programmes horaires personnalisés Pour personnaliser le programme horaire de 6. Appuyer à nouveau sur le bouton « 1 » et la durée fonctionnement de votre pompe SuperFlo VS à vitesse ® de la VITESSE 1 s'affiche. La DEL du paramètre variable, la pompe doit être arrêtée. -
Page 13: Priorités De Vitesse (Contrôle Non Externe)
Gestion de la pompe pendant le Remarque : Si un utilisateur souhaite que la pompe ne fonctionne pas pendant une certaine période fonctionnement de la journée, n'importe quelle VITESSE peut être programmée à 0 tr/min. Cela forcera la pompe à rester Si le moteur de la pompe est sous tension, le en état stationnaire/de pause pendant toute la durée de ATTENTION... -
Page 14: Amorçage
Amorçage ATTENTION Cette pompe est livrée avec le mode d'amorçage ACTIVÉ. À moins que les paramètres d'amorçage ne soient modifiés dans le menu, il faut savoir que la pompe accélérera pour atteindre la vitesse d'amorçage lorsqu'elle est mise en route pour la première fois et lorsque vous appuyez sur le bouton «... -
Page 15: Quick Clean » (Nettoyage Rapide)
« Quick Clean » (Nettoyage rapide) La pompe est équipée d'un mode « Quick Clean » Remarque : À la fin du mode « Quick Clean » (Nettoyage rapide) qui peut être activé pour fonctionner (Nettoyage rapide), la pompe reprend le programme temporairement à... -
Page 16: Réinitialisation Vers Les Réglages D'usine
Réinitialisation vers les réglages d'usine Au besoin, les réglages d'usine de la transmission Vitesse Durée Heure de début peuvent être réinitialisés. Ce genre de réinitialisation (TR/MIN) (Heures) (Horloge) efface tous les paramètres sauvegardés et VITESSE 1 programmés par l'utilisateur, sauf l'heure actuelle. Avant d'effectuer une réinitialisation vers les réglages VITESSE 2 d'usine, s'assurer que cela est vraiment nécessaire,... -
Page 17: Maintenance
MAINTENANCE NE PAS ouvrir le panier-filtre si la pompe ne réussit pas à s'amorcer ou si la pompe a fonctionné sans eau dans le panier-filtre. Les AVERTISSEMENT pompes qui ont fonctionné dans de telles circonstances peuvent présenter une accumulation de pression de vapeur et peuvent contenir de l'eau bouillante. -
Page 18: Entretien Et Réparations
ENTRETIEN ET RÉPARATIONS Toujours débrancher le courant alimentant la pompe au niveau du disjoncteur et débrancher le câble de communication avant d'effectuer AVERTISSEMENT l'entretien de la pompe. Le non-respect de cette consigne peut engendrer la mort ou des blessures graves aux réparateurs, aux utilisateurs de la piscine ou à... -
Page 19: Remontage De La Pompe
NE PAS faire tourner à sec la pompe. Si la pompe tourne à sec, le joint mécanique sera endommagé et la pompe commencera à fuir. ATTENTION Si cela se produit, le joint endommagé doit être remplacé. TOUJOURS maintenir un niveau d’eau adéquat. Si le niveau de l’eau descend au-dessous du port d’aspiration, la pompe aspirera de l’air à... -
Page 20: Dépannage
DÉPANNAGE Il peut être nécessaire d'interagir avec des composants alimentés par de l'électricité, ou encore de devoir s'en approcher, afin de pouvoir AVERTISSEMENT diagnostiquer certains symptômes. Un contact avec de l'électricité peut causer la mort, des blessures ou des dommages matériels. Lors du dépannage de la pompe, les diagnostics concernant l'électricité... -
Page 21: Erreurs Et Alarmes
Dépannage (Suite) Problème Cause possible Mesure corrective La pompe fonctionne La turbine n'est pas suffisamment serrée. Vérifier que la pompe tourne en observant le ventilateur situé sans écoulement. en arrière de la pompe. Si c'est le cas, vérifier que la turbine de la pompe est correctement installée. -
Page 22: Pièces De Rechange
PIÈCES DE RECHANGE Liste de pièces de rechange Numéro Numéro Pièce n° Description Pièce n° Description d’article d’article 353123 COUVERCLE DE L’ENTRAÎNEMENT 350091 COUVERCLE 353127 MÉCANISME D’ENTRAÎNEMENT 350090 COLLIER, COUVERCLE 353134S MOTEUR ENSEMBLE DE VOLUTE (COMPREND 353010 LES PIÈCES 11 À 17) MÉCANISME D’ENTRAÎNEMENT/DU 353132S MOTEUR... -
Page 23: Courbes De Performance De La Pompe
Courbes de performance de la pompe Nettoyage rapide / 3.450 tr/min (230V Seulement) Nettoyage rapide / 3.450 tr/min (115V Seulement) Vitesse 1 / 3.000 tr/min (115V / 230V) Vitesse 3 / 2.200 tr/min (115V / 230V) Vitesse 2 / 1.400 tr/min (115V / 230V) Débit volumétrique en gallons par minute Caractéristiques techniques... - Page 24 WWW.PENTAIR.COM Toutes les marques de commerce et tous les logos Pentair sont la propriété de Pentair, plc ou de l’une de ses filiales internationales. SuperFlo® et Cam and Ramp™ sont des marques de commerce ou des marques déposées de Pentair Water Pool and Spa, Inc. ou de ses sociétés affiliées aux États-Unis ou dans d’...
