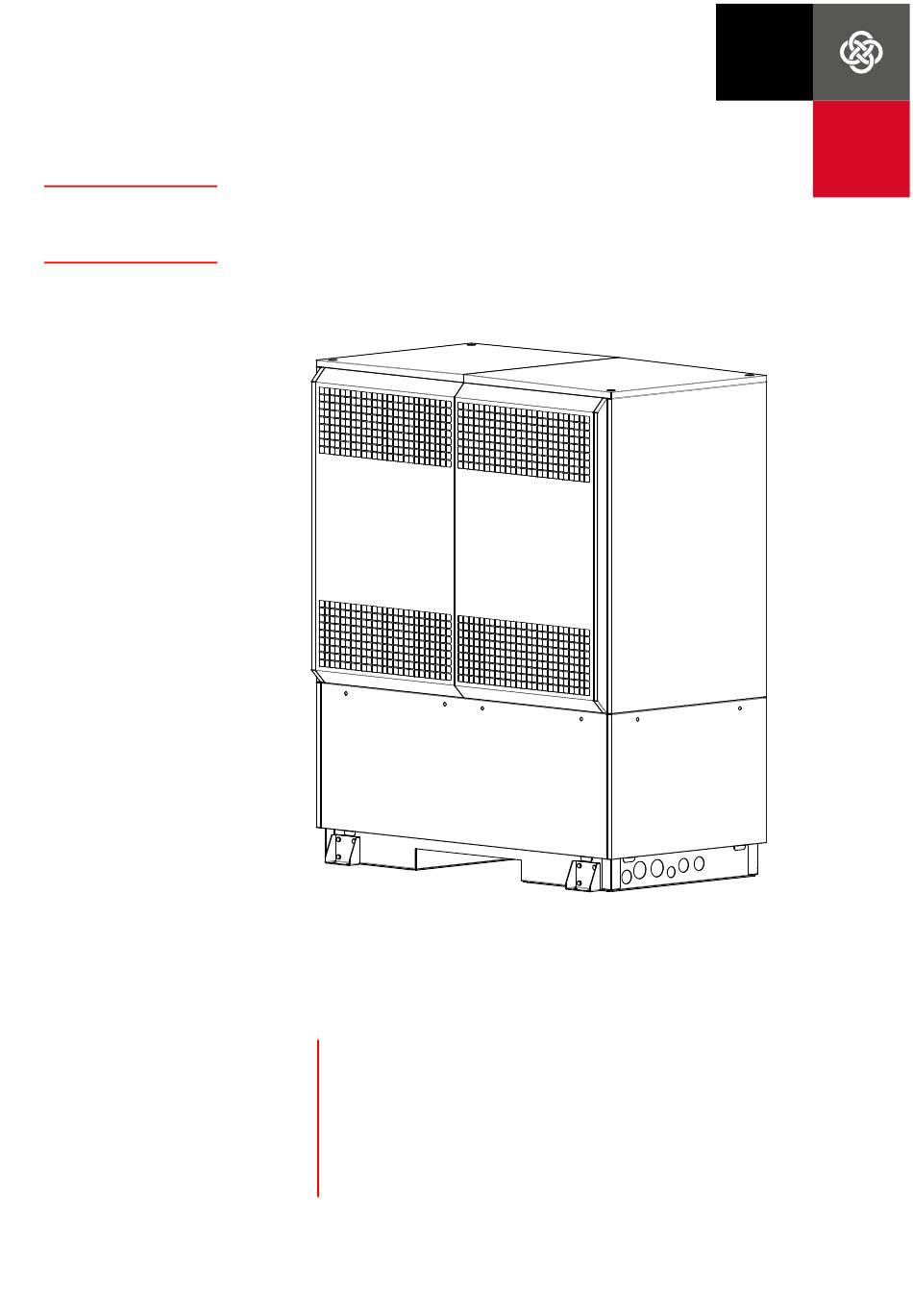

- Page 1 Glen Dimplex Deutschland Dimplex LA 3860 Instructions de montage et d‘utilisation Pompe à chaleur air-eau pour installation extérieure No de commande: 452167.66.48-FR FR · FD 0305...
- Page 3 LA 3860 Français Table des matières Consignes de sécurité..........................FR-2 1.1 Symboles et identification ............................FR-2 1.2 Utilisation conforme................................ FR-2 1.3 Dispositions légales et directives..........................FR-2 1.4 Utilisation de la pompe à chaleur pour économiser de l'énergie..............FR-2 Utilisation de la pompe à chaleur ......................FR-3 2.1 Domaine d'utilisation ..............................
- Page 4 Français LA 3860 Vous trouverez plus d'informations à ce sujet dans le journal de Consignes de sécurité bord ci-joint. 1.1 Symboles et identification 1.4 Utilisation de la pompe à chaleur pour économiser de Les indications importantes dans ces instructions sont signa- lées par ATTENTION ! et REMARQUE.
- Page 5 LA 3860 Français 2.2 Fonctionnement Utilisation de la pompe à L’air environnant est aspiré par le ventilateur puis amené à tra- chaleur vers l’évaporateur (échangeur thermique). L’évaporateur refroi- dit l’air par extraction de chaleur. La chaleur ainsi obtenue est 2.1 Domaine d'utilisation transmise au fluide utilisé...
- Page 6 Français LA 3860 Fournitures 3.1 Appareil de base La pompe à chaleur contient les composants énumérés ci-des- sous. Le circuit frigorifique est « hermétiquement fermé » et contient le fluide frigorigène fluoré R407C répertorié dans le protocole de Kyoto. Vous trouverez la valeur PRG (potentiel de réchauffe- ment global) et l'équivalent CO...
- Page 7 LA 3860 Français Transport Installation ATTENTION ! 5.1 Généralités Lors du transport, l’angle d’inclinaison de la pompe à chaleur ne doit pas dépasser 45° (quel que soit le sens). En règle générale, l'appareil doit être installé sur une surface plane stable, lisse et horizontale. Le châssis doit adhérer au sol Le transport vers l'emplacement définitif doit de préférence...
- Page 8 Français LA 3860 6.2 Raccordement côté chauffage ATTENTION ! Respecter les règles de construction spécifiques à chaque Les raccordements côté chauffage à la pompe à chaleur pays ! doivent être effectués à l'intérieur de l'appareil. La taille des rac- cordements respectifs est indiquée dans les Informations sur ATTENTION ! les appareils.
- Page 9 LA 3860 Français 6.3.2 Corrosion Le cas échéant, par exemple dans le cas d’installations biva- lentes, il faut en outre prendre en compte les directives listées Pour les installations dont le volume spécifique est supérieur à dans le tableau suivant ou se référer aux valeurs indicatives pré- la moyenne de 50 l/kW, la norme VDI 2035 recommande l’utili-...
- Page 10 Français LA 3860 Remarque : Indice de saturation < -0,2 Les raccordements de l'eau de chauffage doivent être effec- -0,2 - 0,1 tués conformément au schéma d'encombrement (voir 0,1 - 0,2 Chap. 13.1 - page 16) selon le principe du contre-courant.
- Page 11 LA 3860 Français 6.4 Branchements électriques 6.4.1 Raccordement de la sonde de demande La sonde de demande R2.2 (NTC 10) est livrée avec le gestion- Au total, 3 lignes/câbles doivent être posés pour la pompe à naire de pompe à chaleur. Elle doit être intégrée en fonction du chaleur: système hydraulique utilisé.
- Page 12 Français LA 3860 7.3 Procédure à suivre Mise en service La mise en service de la pompe à chaleur s'effectue via le ges- 7.1 Généralités tionnaire de pompe à chaleur. Les réglages doivent être effec- tués selon les instructions de celui-ci.
- Page 13 LA 3860 Français L’eau de chauffage peut également être souillée par des rési- Entretien / Nettoyage dus de produits de lubrification et d’étanchéification. Si, en raison d’impuretés, la puissance du condenseur de la 8.1 Entretien pompe à chaleur se trouve réduite, l’installation devra être net- toyée par un chauffagiste.
- Page 14 Français LA 3860 8.3 Nettoyage côté air Défauts / recherche de L’évaporateur, le ventilateur et l’écoulement des condensats pannes doivent être nettoyés de leurs impuretés (feuilles, branches etc.) avant la période de chauffage. Cette pompe à chaleur est un produit de qualité. Si un dysfonc- tionnement devait quand même survenir, celui-ci sera affiché...
- Page 15 LA 3860 Français 11 Informations sur les appareils Désignation technique et référence de commande LA 3860 Design Source de chaleur Version universelle Régulateur gestionnaire de PAC monté au mur Calorimètre intégré Emplacement extérieur Niveau de puissance Plages d'utilisation Départ / retour d'eau de chauffage °C...
- Page 16 Français LA 3860 Autres caractéristiques techniques Type de dégivrage (en fonction des besoins) inversion du circuit Protection antigel cuve de condensats / eau dans l'appareil chauffée / oui protégée contre le gel Surpression de service max. (source de chaleur / dissipation thermique) bars Puissance / coefficient de performance SCOP (coefficient de performance saisonnier) climat moyen 35 °C / 55 °C...
- Page 17 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
- Page 18 Français LA 3860 13 Schémas cotés 13.1 Schéma coté FR-16 452167.66.48-FR · FD 0305 www.dimplex.de...
- Page 19 LA 3860 Français 14 Diagrammes 14.1 Courbes caractéristiques mode chauffage Heizleistung in [kW] Wasseraustrittstemperatur in [°C] Heating capacity in [kW] Water outlet temperature in [°C] Puissance de chauffage en [kW] Température de sortie de l'eau en [°C] EN 14511 A7 W35...30 6,0 m³/h...
- Page 20 Français LA 3860 14.2 Diagramme des seuils d'utilisation chauffage 6,0 m³/h 3,4 m³/h Wasseraustritt (+0 / -2 K) Water outlet (+0 / -2 K) Sortie d'eau (+0 / -2 K) *Wassereintritt *Water inlet *Entrée d'eau Die maximalen Vorlauftemperaturen werden beim geforderten Mindestheizwasserdurchfluss erreicht.
- Page 21 LA 3860 Français 15 Schéma d'intégration 15.1 Schémas d’intégration hydraulique www.dimplex.de 452167.66.48-FR · FD 0305 FR-19...
- Page 22 Français LA 3860 15.2 Légende Vanne d’arrêt Jeu de vannes de sécurité Circulateur Vase d’expansion Vanne commandée par température ambiante Vanne d’arrêt avec clapet anti-retour Vanne d’arrêt avec vidange Consommateur de chaleur Vanne d'inversion 4 voies Sonde de température Tuyau de raccordement flexible Clapet anti-retour Mélangeur 3 voies...
- Page 23 LA 3860 Français 16 Déclaration de conformité Vous pouvez télécharger la déclaration de conformité CE actuelle sous : https://dimplex.de/la3860 www.dimplex.de 452167.66.48-FR · FD 0305 FR-21...
