Si la lame n'est pas parfaitement à 45° :
 Désengager le levier de verrouillage de biseau.
 Desserrer le vis de réglage de 45°.
 Placer une équerre combinée à côté de la lame, sur la en
droit. Le bord de la équerre et la lame de scie doivent être
parallèles.
NOTE : Assurez-vous que les contacts carrés la partie
équerre de la lame de scie, pas les dents de scie.
 Engager le levier de verrouillage de biseau.
 Serrer vis de réglage. Vérifier de nouveau l'alignement et
continuer à ajuster effectuer les réglages éventuels.
 Placer l'indicateur d'onglet sur 45°.
 Effectuer une coupe d'essai.
La vis de réglage doit être en dessous de la table de la scie
surface de sorte que la pièce ne capture pas sur les bords
irréguliers. S'il est impossible de procéder à cet réglage, prendre
le produit à un centre de service autorisé.

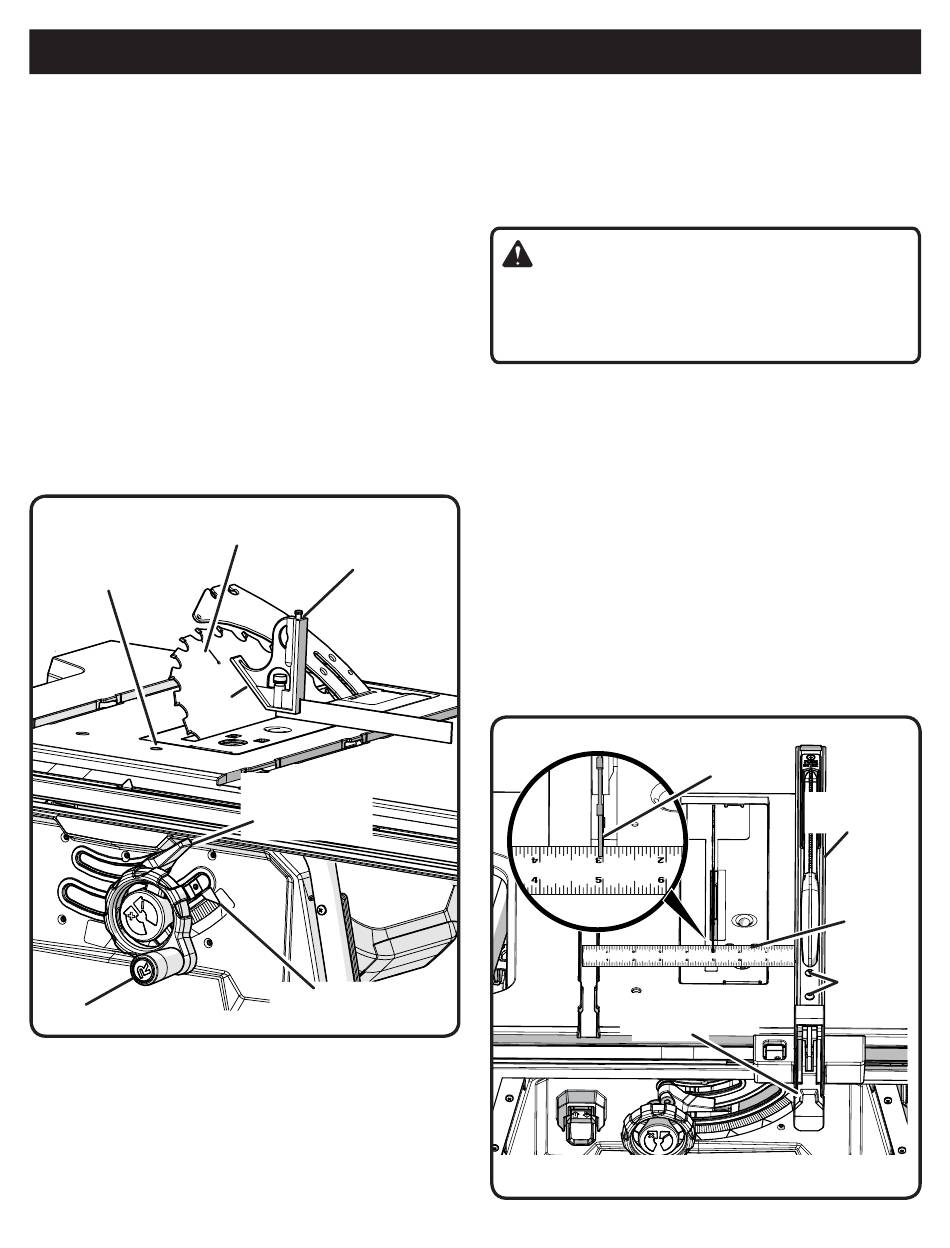

VIS DE
RÉGLAGE À 45°
45°
POIGNÉE
RÉGLAGES
LAME
ÉQUERRE
COMBINÉE
LEVIER DE
VERROUILLAGE
DE BISEAU
VERROUILLAGE
Fig. 50
DE BISEAU
VÉRIFICATION DE L'ALIGNEMENT DU GUIDE
LONGITUDINAL SUR LA LAME
Voir la figure 51.
Le guide longitudinal doit être installé en parallèle avec la lame
et les rainures du guide d'onglet.
AVERTISSEMENT :
Un guide longitudinal incorrectement aligné peut causer
des rebonds et des blocages. Pour réduire les risques
de blessures,maintenir l'alignement correct du guide
longitudinal.
 Débrancher la scie.
 Retirer la garde de lame, le couteau diviseur et griffes anti-
rebond. Relever la lame au maximum en tournant le volant
de réglage de hauteur / biseau.
 Vérifier que la lame est parallèle avec la rainure du guide
d'onglet, conformément à ce qui est décrit à la sec-
tion Réglage de la lame parallèlement à la rainure du
guide d'onglet (suppression du talon) dans la section
Utilisation.
 Amener le guide longitudinal près de la lame de la scie (à
environ 76,20 mm [3 po] de la lame), puis verrouiller le guide
à l'aide du levier de verrouillage.
 Faites une marque derrière une dent sur le devant de la
lame. À l'aide d'une règle, mesurer la distance entre la face
intérieure de la dent de lame et la face intérieure du guide
longitudinal.
40 − Français
DENT DE
LAME
LONGITUDINAL
LEVIER DE
VERROUILLAGE
GUIDE
RÈGLE
VIS
Fig. 51
