POUR CHANGER ENTRE UNE COUTEAU
DIVISEUR
12.
Voir la figure
Cette scie est expédiée avec le couteau diviseur a placé dans
la coupe de non traversante ou « en bas » la position et doit
être en.« en haut » la position pour toutes autres opérations
de coupe.
 Débrancher la scie.
Placer en la position « en haut » pour tout par les coupes
traversante :
 Retrait de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage de
hauteur / biseau vers la droite.
 Ouvrir le levier de dégagement en le tirant en haut.
 S'emparer de le couteau diviseur et le tirer vers le côté droit
de la scie pour relâcher le couteau diviseur du serre-joint de
couteau diviseur.
 Le tire le couteau diviseur en haut jusqu'à ce que es goupilles
internes sont engagées et l'écarteur c'est ci-dessus de la
lame de scie.
 Verrouiller le levier de dégagement en appuyant le levier.
 Réinstallez de la plaque à gorge.
Placer en la position « en bas » pour tout par les coupes
non traversante :
 Retirer de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage de
hauteur / biseau vers la droite.
 Ouvrir le levier de dégagement en le tirant en haut.
 S'emparer de le couteau diviseur et le tirer vers le côté droit
de la scie pour relâcher le couteau diviseur du serre-joint de
couteau diviseur.
 Appuyer le couteau diviseur jusqu'à ce que c'est au
dessous de la lame de scie
 Le tire le couteau diviseur en haut jusqu'à ce que es goupilles
internes sont engagées et le couteau diviseur c'est ci-dessus
de la lame de scie.
 Verrouiller le levier de dégagement en appuyant le levier.
 Réinstallez de la plaque à gorge.

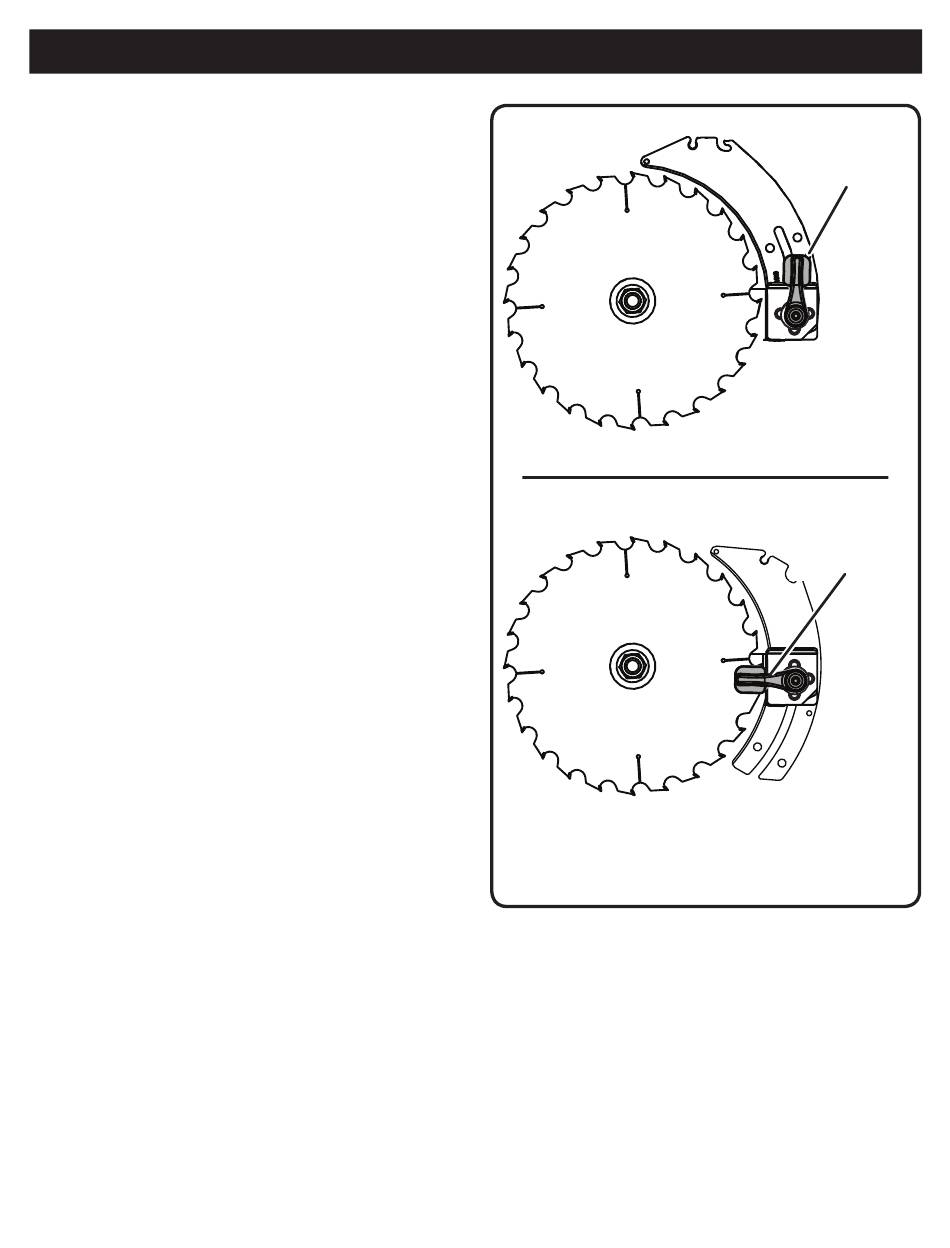

ASSEMBLAGE
EN « HAUT » POSITION POUR TOUT PAR TRAVERSANTE
17 − Français
EN « BAS » POSITION POUR TOUTE
COUPE DE NON TRAVERSANTE
LEVIER DE
DÉGAGEMENT
(DÉVERROUILLÉE)
LEVIER DE
DÉGAGEMENT
(VERROUILLÉE)
Fig. 12
