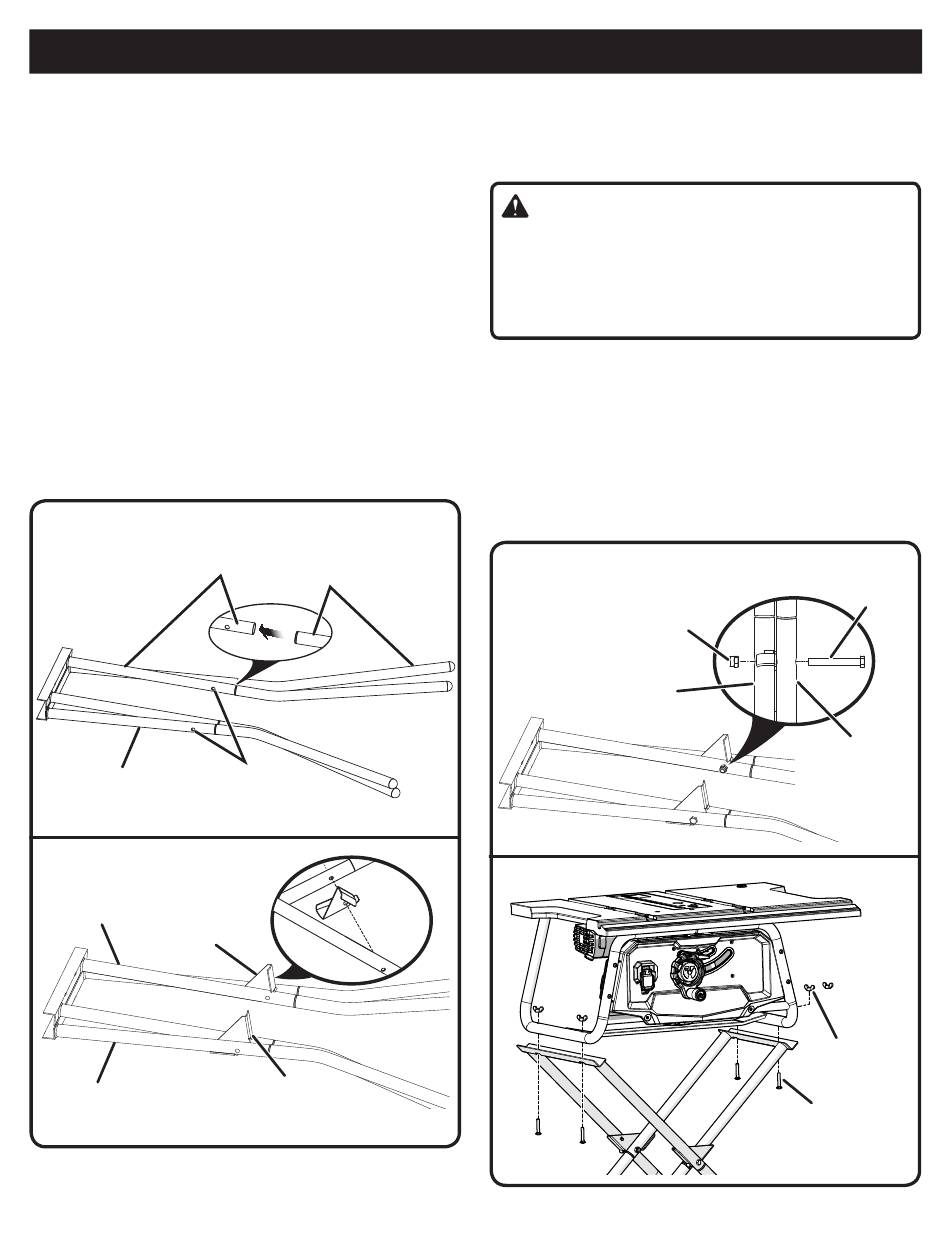

ASSEMBLAGE DE STAND
Voir les figures 6 à 8.
NOTE : Ne pas se stand à un usage autre que celui pour
lequel il est conçu.
Déployer la ferrure de support vers l'extérieur et sur une
surface plane. Placer la ferrure de support intérieur sur le
dessus de la ferrure de support extérieure en positionnant
les rails face à face.
Insérer les pattes du support dans les ferrures de support.
Les extrémités inclinées des pattes de support doivent
être à l'opposé l'une de l'autre de manière à former un
« V ».
Installer l'entretoise « R » entre l'assemblage de patte du
côté droit. Répéter pour l'entretoise « F » pour le côté
gauche.
Aligner soigneusement les trous des pattes avec
l'entretoise. Installer la quincaillerie dans les trous. Serrer
fermement la quincaillerie.
FERRURE DE
SUPPORT
(INTÉRIEUR)
FERRURE DE
SUPPORT
(EXTERIOR)
FERRURE DE
SUPPORT
ENTRETOISE
(INTÉRIEUR)
DU SUPPORT À
PATTE (F)
FERRURE DE
SUPPORT
(EXTERIOR)
ASSEMBLAGE
PATTE DU
SUPPORT
TROU
Fig. 6
ENTRETOISE
DU SUPPORT À
PATTE (R)
Fig. 7
MONTAGE DU SUPPORT SUR LA BASE DE
LA SCIE
Voir la figure 9.
AVERTISSEMENT :
Ne soulevez pas la scie sans l'aide d'une autre personne.
La scie pèse environ 55 lb. Tenez-la près de votre corps,
pliez les genoux et soulevez-la avec les jambes, et non
pas avec le dos. Si ces précautions ne sont pas prises,
vous pourrez vous faire mal au dos.
Placer la base sur une surface plate et l'ouvrir
complètement.
Placer la scie à table sur le support de manière à ce que
les trous dans le cadre de la scie soient alignés avec les
trous dans les brides du support.
NOTE : S'assurer que le cadre de la scie à table est à
plat contre le support et que toutes les pattes du support
touchent au sol.
ENSEMBLES
(INTÉRIEUR)
15 − Français
ÉCROU
HEXAGONAL
PATTES
BOULON DU
BOULON DU
SUPPORT À
PATTES
ENSEMBLES
PATTES
(EXTERIOR)
Fig. 8
ÉCROU À
OREILLES
SUPPORT À
PATTE
Fig. 9
