INSTALLATION DE PROTÈGE-LAME
Voir les figures 14 et 15.
AVERTISSEMENT :
Toujours installer le protège-lame et les griffes antirebond
sur le couteau diviseur vers le haut afin de protéger
adéquatement la lame. L'installation de composants
protecteurs sur le couteau diviseur dans toute autre
position nuira au bon fonctionnement du couteau diviseur
et augmentera le risque de blessures graves.
AVERTISSEMENT :
Remplacer le protège-lame si les griffes antiretour sont
émoussées ou endommagées. Les griffes émoussées
ou endommagées pourraient ne pas arrêter un retour,
augmentant ainsi le risque de blessure grave.
Les griffes antiretour font partie du protège-lame de cette
scie. Elles devraient seulement être utilisées pour les coupes
complètes. Lorsqu'on n'en a pas besoin, elles peuvent être
placées hors du chemin.
 Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Placer le couteau diviseur en la posición « en haut ».
 Réinstaller la plaque à gorge.
Installation de protège-lame :
 Soulever le levier du garde en haut pour déverrouiller.
 Avec le devant du protège-lame a élevé, abaisser le dos
du garde dans le trou de milieu le couteau diviseur comme
illustré. Appuyer le devant du garde jusqu'à ce que c'est
parallèle à la table (voir la figure 15). Si le protège-lame
n'est pas parallèle la table, le couteau diviseur n'est pas dans
« en haut » la position.
 Verrouiller le garde à sa place en appuyant le levier du
garde.
 Les barrières latérales du protège-lame peuvent être
soulevées et repliées, et ensuite placées hors du chemin
sans être retirées pour faciliter la mesure.
NOTE : L'alignement peut être réglé en fonction de différentes
largeurs de lame. Voir : Vérification et alignement du
couteau diviseur et la lame. Vérifier que la garde de lame
fonctionne librement, sans heurter d'autres pièces.
ASSEMBLAGE
PROTÈGE-
19 − Français
LAME
LEVIER DU
GARDE
CORRECT
INCORRECT
GRIFFES
ANTIREBOND

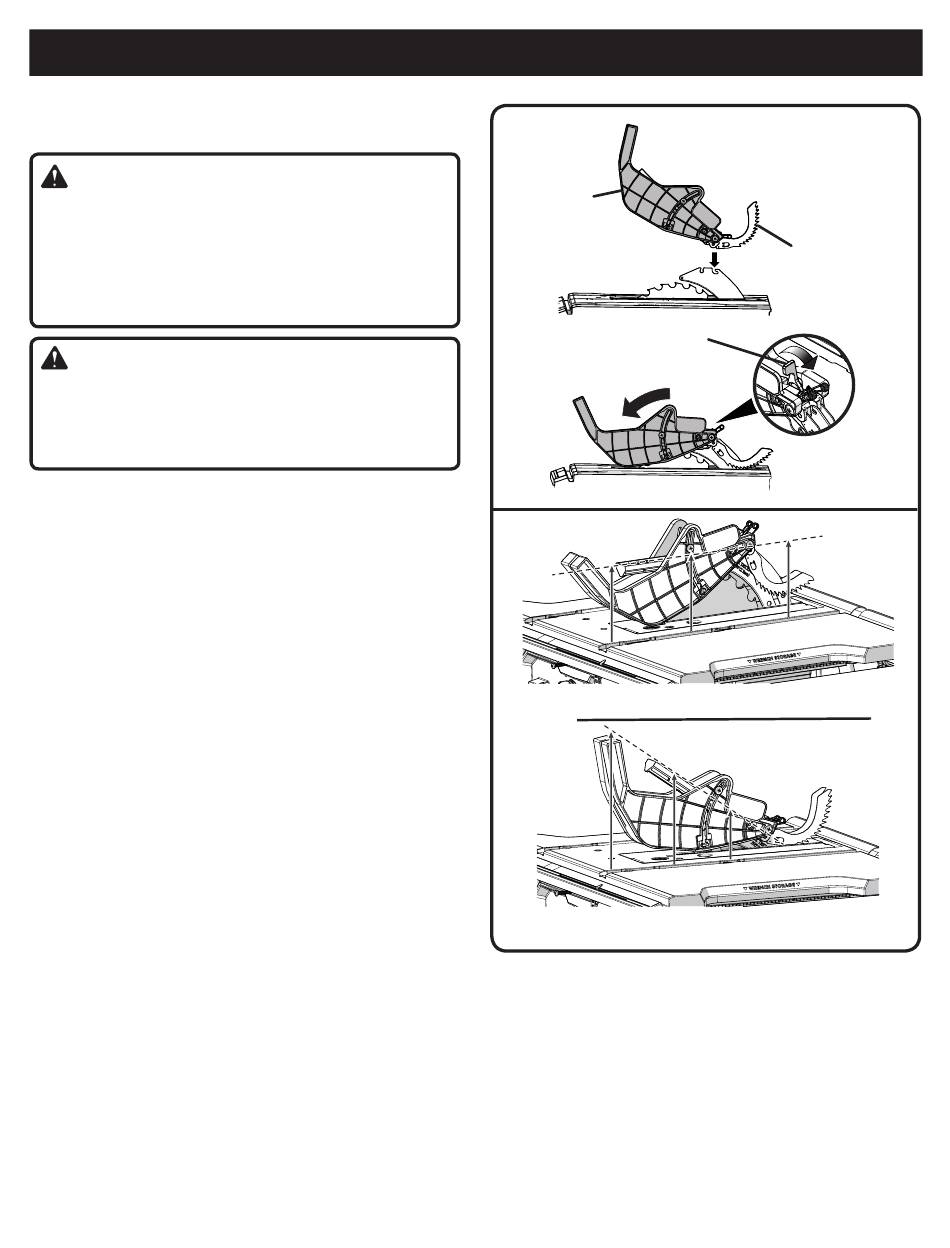

Fig. 14
