1. INSTALLATION
1
-1. Branchement IPPTZ773A
Branchement au réseau
Branchez un câble standard RJ-45 au port de réseau de la caméra. En général, un câble de croisement est
utilisé pour la connexion directe à l'ordinateur, tandis qu'un câble direct est utilisé pour la connexion à un
hub/interrupteur.

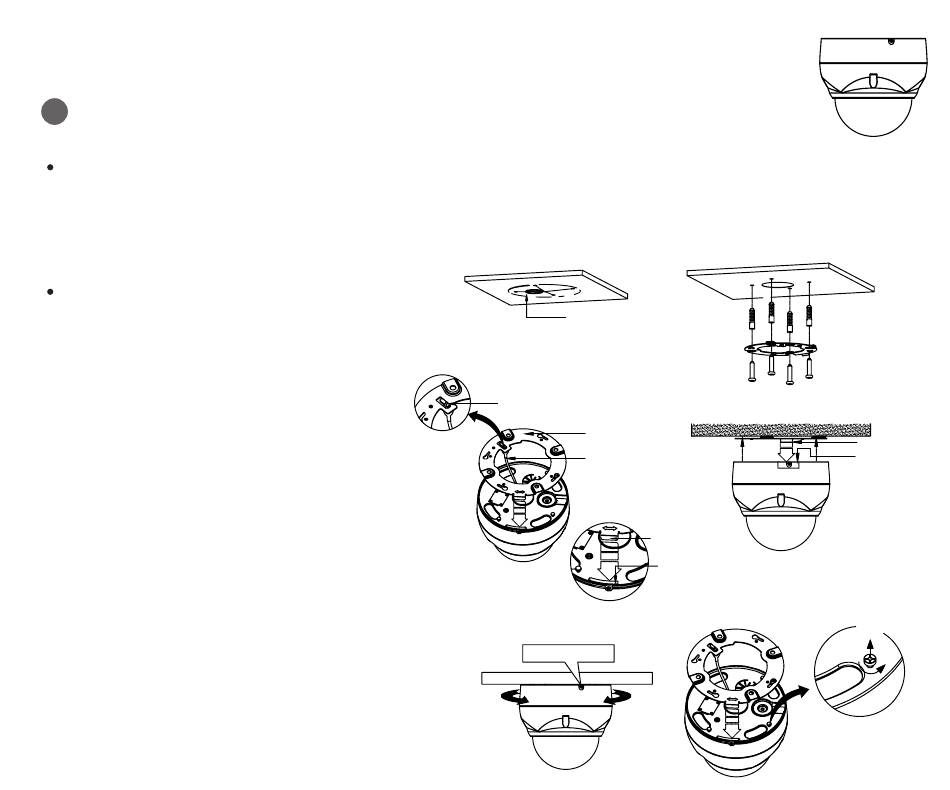

Verrouillage de la caméra minidome IPPTZ773A
1) Pratiquez des trous à visser au plafond à l'aide
de la fiche échantillon de montage fournie
(Figure A)
2) Fixez le support de montage au plafond à l'aide
des pièces d'ancrage (4x) et des vis de montage
(4x) fournis (Figure B)
3) Accrochez la lanière de sécurité au crochet prévu
à cet effet sur le support de montage (Figure C)
4) Alignez la languette de verrouillage sur le support
et la fiche de verrouillage, sur la base du dôme (Figure D)
5) Faites tourner le dôme de 10 degrés environ dans le
sens contraire des aiguilles d'une montre vers la position
de verrouillage (Figure E)
Template Sheet
Figure A
Safety Lanyard Hook
Mounting Bracket
Safety Lanyard
Figure C
Locking Screw
UnLock
Lock
Figure E
Locking Tab
Locking Slot
Figure D
Figure F
IPPTZ773A
Figure B
Locking Tab
Locking Slot
"A"
