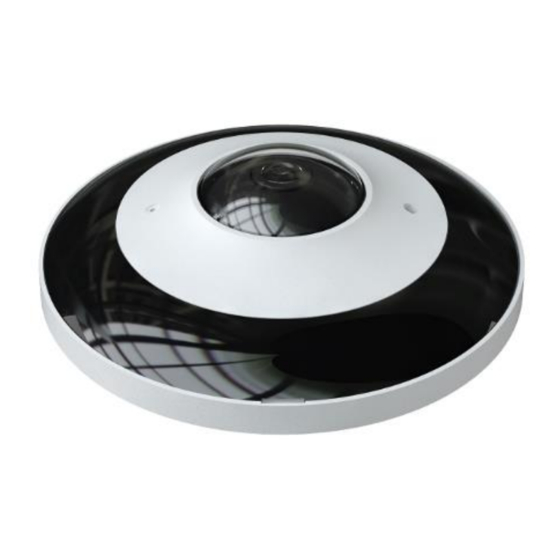

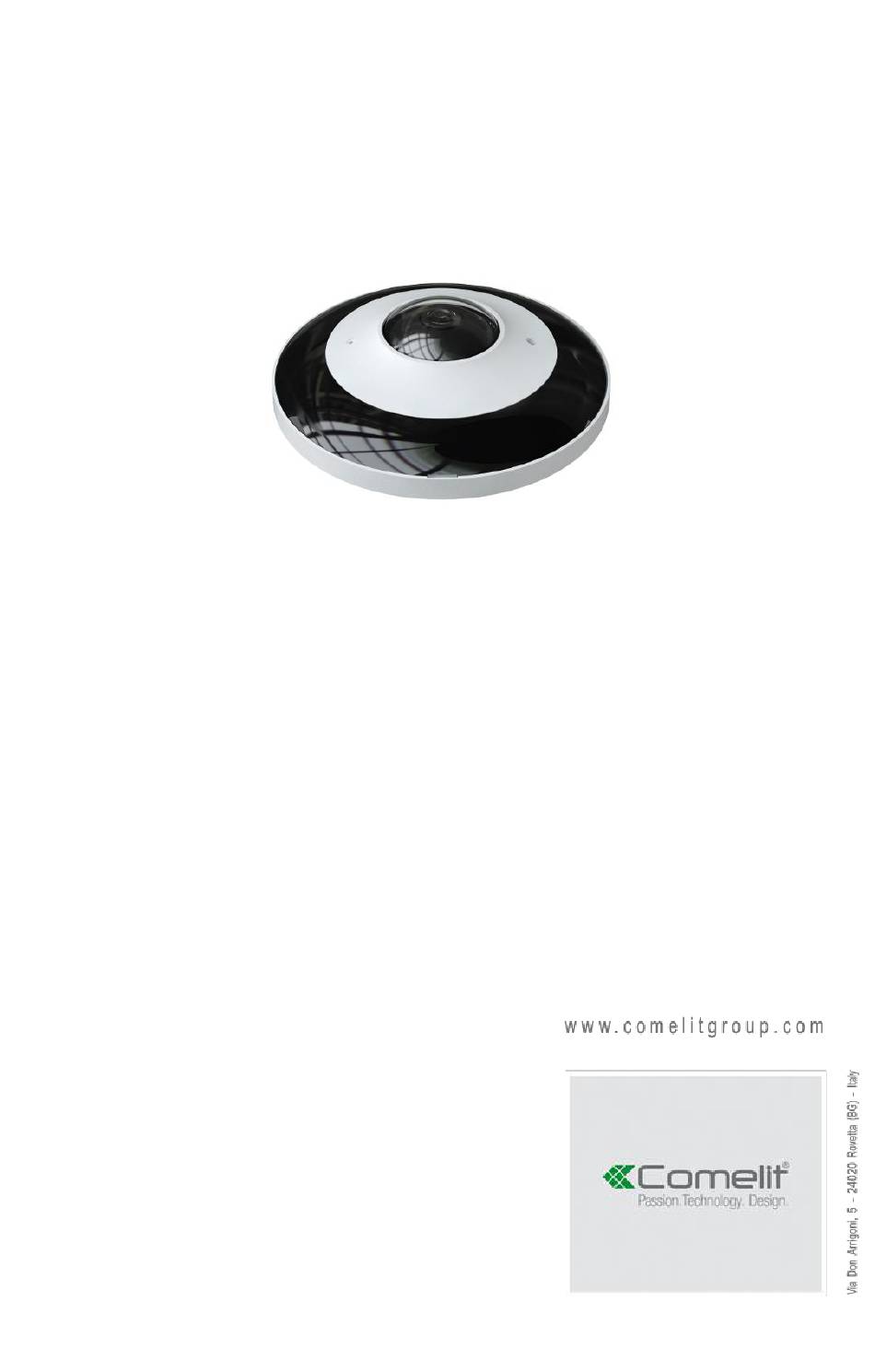

- Page 1 CAMÉRAS IP FISH-EYE ART. IPFCAMA06FA Veuillez lire intégralement ce manuel avant d’utiliser la caméra et conservez-le pour vous y référer ultérieurement.
- Page 2 AVERTISSEMENTS Ce produit est destiné à être alimenté par une unité d'alimentation limitée, portant la mention « Source d'alimentation limitée », « LPS » sur l'unité, sortie nominale minimum 12 Vcc/2 A ou POE 48 Vcc/ 350 mA ou 24 Vca (selon les modèles), fonctionnement à une altitude inférieure à 2000 m et Tma= 60 °C.
-
Page 3: Table Des Matières
Table des matières Connexion au réseau........................1 LAN ....................................1 1.1.1 Accès via Comelit Advance IP Tool ......................1 1.1.2 Accès via Internet Explorer ........................3 WAN ....................................4 Vue live ............................7 Configuration de la caméra réseau ..................11 Configuration du système ............................ - Page 4 3.5.13 QoS ................................32 Configuration sécurité ..............................32 3.6.1 Configuration utilisateur .......................... 32 3.6.2 Utilisateur en ligne ........................... 34 3.6.3 Listes de bloqués et autorisés ........................ 34 3.6.4 Gestion de la sécurité..........................34 Configuration de la maintenance ..........................35 3.7.1 Sauvegarde et restauration ........................
-
Page 5: Connexion Au Réseau
Connectez la caméra IP (IPC) via LAN ou WAN par le biais du navigateur Internet Explorer. 1.1 LAN En réseau local, il y a deux façons d'accéder à l’ICP : 1. via le logiciel Comelit Advance IP Tool ; 2. via le navigateur Internet Explorer. - Page 6 Par exemple, l'adresse IP de votre ordinateur est 192.168.1.4. Par conséquent, l'adresse IP de la caméra doit être remplacée par 192.168.1.X. Après la modification, entrez le mot de passe de l'administrateur et cliquez sur le bouton « Modify » (Modifier) pour modifier le paramètre. ...
-
Page 7: Accès Via Internet Explorer
Le système affiche le champ de saisie de texte ci-dessus pour vous demander de modifier le mot de passe par défaut. Il est vivement recommandé de modifier le mot de passe par défaut pour la sécurité du compte. Si la case « Do not show again » (Ne plus afficher) est cochée, le champ de saisie de texte n'apparaîtra pas la prochaine fois. -
Page 8: Wan
Sélectionnez « Properties » (Propriétés), puis le protocole Internet (par exemple : IPv4). Cliquez ensuite sur le bouton « Properties » (Propriétés) pour configurer le réseau du PC. ② Ouvrez le navigateur IE, entrez l'adresse par défaut de l’IPC et confirmez. ③... - Page 9 ① Veillez à ce que la caméra soit connectée au réseau local, accédez ensuite à la caméra via LAN et allez au menu ConfigNetwork (Réseau)menu Port pour définir le numéro de port. Configuration du port ② Allez à Config Network (Réseau)menu TCP/IP pour modifier l’adresse IP. Configuration IP ③...
- Page 10 Accès via le protocole PPPoE Connexion au réseau Accédez à la caméra via la connexion automatique PPPoE. Les étapes de la configuration sont les suivantes : ① Allez à ConfigNetwork (Réseau)menu Port pour définir le numéro de port. ② Allez à Config Network (Réseau)TCP/IPmenu Config PPPoE. Activez PPPoE et saisissez ensuite le nom d’utilisateur et le mot de passe de votre fournisseur de services internet.
-
Page 11: Vue Live
2 Vue live Une fois connecté, vous verrez s’afficher la fenêtre suivante. Avant d’afficher l'image live, veuillez définir le mode de flux et la méthode d’installation (voir la section Régler paramètres fisheye pour plus de détails). Le tableau suivant affiche les instructions des icônes sur l’interface de vue en direct. Icône Description Icône... - Page 12 Mode d’affichage panoramique Mode d’affichage Fisheye+ 3PTZ...
- Page 13 Mode d’affichage Fisheye+ 3PTZ Mode d’affichage 4PTZ (vous devez commuter le mode de flux dans Config System Interface Fisheye Parameter) En mode Panoramique + 3PTZ ou en mode Fisheye + 3PTZ ou en mode 4PTZ, sélectionnez une fenêtre PTZ et affichez l’image de n’importe quelle direction à partir du panneau PTZ. Cliquez sur pour afficher le panneau de commande.
- Page 14 Icône Description Icône Description Cliquez sur cette icône pour faire Cliquez sur cette icône pour faire tourner l’image de la caméra en tourner l’image de la caméra en diagonale vers le haut et vers la diagonale vers le haut et vers la gauche.
-
Page 15: Configuration De La Caméra Réseau
Configuration de la caméra réseau Dans le client, choisissez « Config » pour accéder à l'interface de configuration. Remarque : cliquez sur le bouton « Save » (Enregistrer) pour sauvegarder les réglages. 3.1 Configuration du système 3.1.1 Informations de base Dans l'interface «... -
Page 16: Configuration Locale
3.1.3 Configuration locale Allez à ConfigSystem (Système)Local Config (Config Locale) pour configurer le chemin de stockage des images capturées et des vidéos enregistrées sur PC local. Il existe également une option permettant d'activer ou de désactiver l'affichage du débit binaire dans les fichiers enregistrés. 3.1.4 Stockage Allez à... - Page 17 Paramètres de programmation de l'enregistrement 1. Allez à Config System (Système) Storage (Stockage) Record (Enregistrement) pour accéder à l’interface comme illustré ci-dessous. 2. Régler le flux d'enregistrement, le temps de pré-enregistrement, l'écriture du cycle. Pre Record Time (Temps de pré-enregistrement) : définissez le temps d'enregistrement avant le début de l'enregistrement de l'événement.
-
Page 18: Paramètres Fisheye
Calendrier des vacances Réglez l'heure d'enregistrement de l'alarme pour un jour précis, par exemple un jour de vacances. Remarque : La programmation des vacances est prioritaire sur celle hebdomadaire. Paramètres des instantanés Allez à Config System (Système) Storage (Stockage) ... -
Page 19: Configuration Des Images
Stream mode (Mode de flux) : Fisheye + Panoramic view + 3PTZ ou Fisheye ou 4PTZ. Installation method (Méthode d’installation) : wall (mur), ceiling (plafond) ou desktop (bureau). 3.2 Configuration des images La configuration des images comprend la configuration de l'affichage, de la vidéo/audio, de l'OSD, du masque vidéo et de la RI. -
Page 20: Configuration Vidéo / Audio
Backlight Compensation (BLC) (Compensation de contre-jour] : Off : désactive la fonction de compensation du rétro-éclairage (par défaut). HWDR : WDR peut régler la caméra pour fournir une meilleure image lorsqu'il y a simultanément des zones très claires et très sombres dans le champ de vision en diminuant la luminosité de la zone claire et en augmentant la luminosité... -
Page 21: Configuration Osd
IP Channel 1 (Voie IP 1) : Canal affichage Fisheye, 3 flux peuvent être définis. Canal IP 2 : canal affichage panoramique, 2 flux peuvent être définis. Canal IP 3/4/5 : canal affichage PTZ, 2 flux peuvent être définis pour chaque canal. Resolution (Résolution) : résolution de l'image. -
Page 22: Masque Vidéo
Définissez ici l'horodatage, le nom de l'appareil, le contenu OSD et le chevauchement des images. Après l'activation, entrez le contenu et faites-les glisser pour modifier sa position. Cliquez ensuite sur le bouton « Save » (Enregistrer) pour sauvegarder les paramètres. 3.2.4 Masque vidéo Allez à... -
Page 23: Configuration De La Ri
3.2.5 Configuration de la RI Allez à Imageinterface Config RI comme illustré ci-dessous. Une zone de l'image peut être définie comme Région d'intérêt. Cette zone aura un débit binaire plus élevé que le reste de l'image, ce qui se traduira par une meilleure qualité d'image pour la zone identifiée. 1. -
Page 24: Configuration D'alarmes
Le protocole et le débit doivent être les mêmes que ceux du clavier. Adresse : 1 ; vous pouvez contrôler le canal PTZ 1 en utilisant cette adresse dans le clavier. Adresse : 2 ; vous pouvez contrôler le canal PTZ 2 en utilisant cette adresse dans le clavier. 3.4 Configuration d’alarmes 3.4.1 Détection de mouvement... - Page 25 Déplacez la barre de défilement "Sensitivity" (Sensibilité) pour définir la sensibilité. Une valeur de sensibilité plus élevée signifie que l'alarme de mouvement se déclenchera plus facilement. Sélectionnez « Add » (Ajouter) et cliquez sur « Draw Area » (Tracer zone). Faites glisser la souris pour tracer la zone de détection de mouvement ;...
-
Page 26: Entrée D'alarme
Programmation hebdomadaire Réglez le temps d'enregistrement de l'alarme du lundi au dimanche pour une semaine. Chaque jour est divisé en une heure. Vert correspond à programmé. Blanc correspond à non programmé. « Add » (Ajouter) : ajoutez la programmation pour un jour précis. Faites glisser la souris pour régler l’heure le temps sur le calendrier. - Page 27 Alarm Out Mode (Mode sortie d’alarme) : Liaison d'alarme, fonctionnement manuel, lien de commutation jour/nuit ou timing. - Alarm Linkage (Liaison d’alarme) : après avoir sélectionné ce mode, définissez le nom de la sortie d'alarme et la durée de maintien de l'alarme dans la liste déroulante « Alarm Holding Time » (Durée de maintien de l'alarme).
-
Page 28: Serveur Alarme
3.4.4 Serveur alarme Allez à Alarm interface Alarm Server (serveur alarme) comme illustré ci-dessous. Définissez l'adresse du serveur, le port, le battement de cœur et l'intervalle de battement de cœur. Lorsqu'une alarme se produit, la caméra transfère l'événement d'alarme au serveur d'alarme. 3.5 Configuration du réseau 3.5.1 TCP/IP... -
Page 29: Port
HTTP Port (Port http) : 80 par défaut. HTTPS Port (Port HTTPS) : 443 par défaut. Data Port (Port de données) : 9008 par défaut. RTSP Port (Port RTSP) : 554 par défaut. 3.5.3 Configuration du serveur Cette fonction est utilisée pour connecter le Comelit Advance VMS. -
Page 30: Ddns
1. Cochez « Enable » (Activer). 2. Vérifiez l'adresse IP et le port du serveur de transfert média dans le Comelit Advance VMS. Activez ensuite le rapport automatique dans le Comelit Advance VMS lors de l'ajout d'un nouvel appareil. Ensuite, entrez les autres informations de l'appareil dans le Comelit Advance VMS. Le système attribue ensuite automatiquement un ID à... - Page 31 3.5.6 802.1x Si elle est activée, les données de la caméra peuvent être protégées. Lorsque la caméra est connectée au réseau protégé par l'IEE802.1x, une authentification utilisateur est nécessaire.
-
Page 32: Rtsp
Pour utiliser cette fonction, la caméra doit être connectée à un commutateur prenant en charge le protocole 802.1x. Le commutateur peut être considéré comme un système d'authentification identifiant l’appareil dans un réseau local. Si la caméra connectée à l'interface réseau du commutateur a réussi l'authentification du commutateur, il est possible d'y accéder via le réseau local. -
Page 33: E-Mail
3.5.9 E-mail Si vous avez besoin de déclencher E-mail lorsqu'une alarme se produit ou que l'adresse IP est modifiée, définissez d'abord l'E-mail ici. Allez à Config Network (Réseau) Email. Sender Address (Adresse de l’expéditeur) : adresse e-mail de l'expéditeur. Username and Password (Nom d’utilisateur et mot de passe) : nom d’utilisateur et mot de passe de l'expéditeur. -
Page 34: Ftp
Cliquez sur le bouton « Test » pour tester la connexion du compte. Recipient Address : adresse e-mail du destinataire. 3.5.10 FTP Après la configuration d'un serveur FTP, les images capturées lors d'événements sont téléchargées vers le serveur FTP. Allez à Config ... - Page 35 Il y a un certificat installé par défaut comme illustré ci-dessus. Activez cette fonction et enregistrez-la. Il est ensuite possible d‘accéder à la caméra en entrant https://IP address:https port via le navigateur internet (par ex. https://192.168.1.150:443). Un certificat privé peut être créé si les utilisateurs ne veulent pas utiliser celui par défaut. Cliquez sur «...
-
Page 36: P2P (Option)
Si cette fonction est activée, il est possible d'accéder rapidement à la caméra réseau en ajoutant l'ID de l'appareil dans le client de surveillance mobile ou le client Comelit Advance VMS via WAN. Activez cette fonction en allant à ConfigNetwork (Réseau)interface P2P. - Page 37 2. Saisissez le nom de l'utilisateur dans le champ de saisie de texte « User Name » (Nom d'utilisateur). 3. Entrez des lettres ou des chiffres dans le champ de saisie de texte « Password » (Mot de passe) et «...
-
Page 38: Utilisateur En Ligne
Supprimer utilisateur : 1. Sélectionnez l'utilisateur à supprimer dans la zone de liste de configuration des utilisateurs. 2. Cliquez sur le bouton « Delete » (Supprimer) pour supprimer l'utilisateur. Remarque : le compte administrateur par défaut ne peut pas être supprimé. 3.6.2 Utilisateur en ligne Online User (Utilisateur en ligne) pour voir l’utilisateur en train de Allez à... -
Page 39: Configuration De La Maintenance
3.7 Configuration de la maintenance 3.7.1 Sauvegarde et restauration Allez à ConfigMaintenanceBackup & Restore (Sauvegarde et restauration). Paramètres d'importation et d'exportation Les paramètres de configuration de la caméra peuvent être exportés d'une caméra à une autre caméra. 1. Cliquez sur « Browse » (Parcourir) pour sélectionner le chemin de sauvegarde des informations d'importation ou d'exportation sur PC. -
Page 40: Journal Opérations
1. Cliquez sur le bouton « Browse » (Parcourir) pour sélectionner le chemin du fichier de mise à niveau 2. Cliquez sur le bouton « Upgrade » (Mettre à niveau) pour lancer la mise à jour du micrologiciel. 3. L'appareil redémarre automatiquement Attention ! Ne fermez pas le navigateur et ne déconnectez pas la caméra du réseau pendant la mise à... -
Page 41: Recherche
4 Recherche 4.1 Recherche d’image Cliquez sur Search (Rechercher) pour aller à l’interface comme illustré ci-dessous. Les images enregistrées sur carte micro-SD peuvent être trouvées ici. Recherche locale d'images Choisissez « Picture »— « Local » (Image—Local). Régler l'heure : sélectionnez la date et choisissez l'heure de début et l’heure de fin. Cliquez sur pour rechercher les images. -
Page 42: Recherche Vidéo
Les descriptions des boutons se présentent comme suit : Icône Description Icône Description Fermer : sélectionnez une image et Fermer tout : cliquez sur ce bouton cliquez sur ce bouton pour fermer pour fermer toutes les images. l’image. Enregistrer : cliquez sur ce bouton Enregistrer tout : cliquez sur ce bouton pour sélectionner... - Page 43 Choisissez « Record »—« Local » (Enregistrement—Local). Définissez l'heure de recherche : sélectionnez la date et choisissez l'heure de début et l’heure de fin. Cliquez sur pour rechercher les images. Double-cliquez sur le nom du fichier dans la liste pour lancer la lecture. Icône Description Icône...
-
Page 44: Recherche Vidéo Sur Carte Micro-Sd
Icône Description Icône Description Cliquez dessus pour lire l’enregistrement Accélérer. précédent. Cliquez dessus pour lire Affichage du filigrane. l’enregistrement suivant. Activer / désactiver le son ; Plein écran Cliquez pour faites glisser le curseur pour afficher en plein écran. ajuster le volume après avoir Cliquez deux fois pour activé... - Page 45 L'horaire peut être affiché au format 24h/12h/2h/1h en cliquant sur les boutons correspondants. Opérations de clip vidéo et de téléchargement : Recherchez les fichiers vidéo en suivant les étapes ci-dessus. Sélectionnez l'heure de départ en cliquant sur l'horaire. Cliquez sur pour régler l'heure de démarrage, puis ce bouton devient vert ( Sélectionnez l'heure de fin en cliquant sur l’horaire.
-
Page 46: Annexe
C : Le numéro de port Web a été modifié : contacter l'administrateur pour obtenir le bon numéro de port. D : Exclure les raisons ci-dessus. Rétablir les paramètres par défaut de Comelit Advance IP Tool. Comelit Advance IP tool ne peut pas rechercher les appareils. - Page 47 Aucun son ne peut être entendu. A：Le dispositif d'entrée audio n'est pas connecté. Connectez-vous et retentez. B : La fonction audio n'est pas activée sur le canal correspondant. Activez cette fonction.
