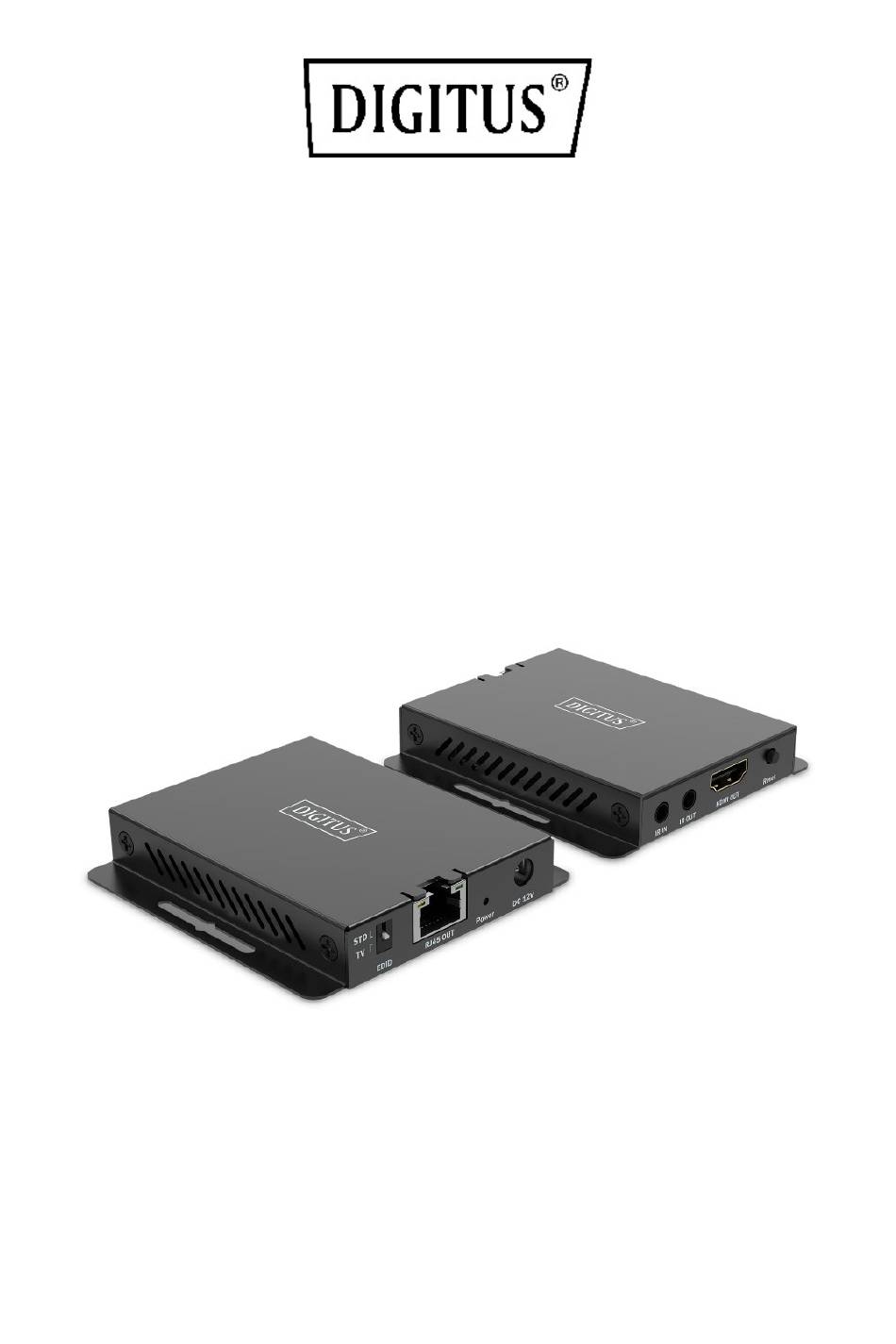

- Page 1 KIT D'EXTENSION HDMI, 4K / 120 Hz, 30 M Guide d'installation rapide DS-55342...
- Page 2 Aperçu du contenu Introduction ..............3 Caractéristiques principales ......... 3 Contenu de l'emballage ..........3 Caractéristiques techniques ......... 4 Ports et interfaces ............5 Schéma de connexion ..........6 Dépannage ..............7...
- Page 3 1. Introduction Le DIGITUS kit d'extension HDMI permet de transmettre un signal HDMI sur une distance allant jusqu'à 30 m (4K / 120 Hz, 4:4:4) en utilisant un câble Cat. 6 ou supérieur. La transmission IR bidirectionnelle fait également partie de la panoplie de cet appareil, elle permet un contrôle flexible de la source du signal.
- Page 4 2x Bloc d'alimentation (12 V / 1 A, 1,2 m) • • 1x Guide d'installation rapide 4. Caractéristiques techniques Ports de l'unité émettrice: 1x entrée HDMI (4K / 120 Hz) – connexion de la source du signal 1x sortie RJ45 – connecteur de câble de communication Cat. 1x sortie IR –...
- Page 5 1x indicateur d'état (LED) Température de 0 à 50 °C fonctionnement Consommation électrique TX: env. 4 W, RX: env. 3,5 W Boîtier Métal Dimensions (1 unité) 8,4 x 8,2 x 1,5 cm (L x l x H) Poids (1 unité) 125 g Couleur Noir...
- Page 6 2. RJ45 OUT: Port de sortie du câble UTP 3. Power: Voyant LED d'alimentation 4. DC 12V: Entrée 12 VCC 5. IR IN : Port d'entrée du signal IR 6. IR OUT: Sortie du signal IR. 7. HDMI IN : Connexion aux sources d'entrée via le connecteur HDMI 8.
- Page 7 7. Dépannage Problème Causes Solutions Non connecté Il est possible que Vérifiez que le bloc au réseau le bloc d'alimentation est électrique/tous d'alimentation ne correctement branché les voyants soit pas et que la tension de sont éteints correctement sortie correspond aux branché...
- Page 8 ne soit pas stable. résoudre le problème. Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
