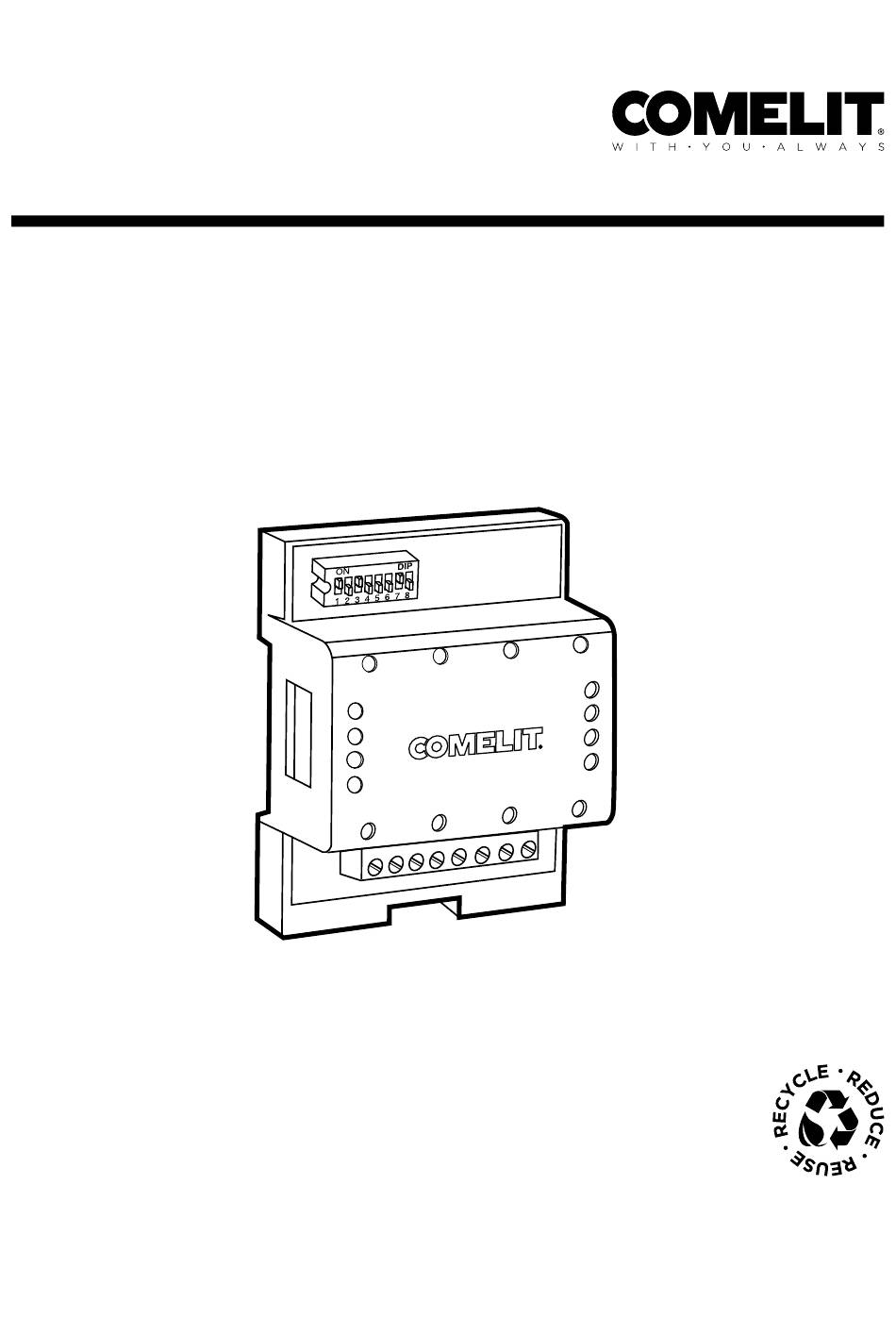

- Page 1 1256 art. M A N U E L T E C H N I Q U E Join us in taking care of our planet...

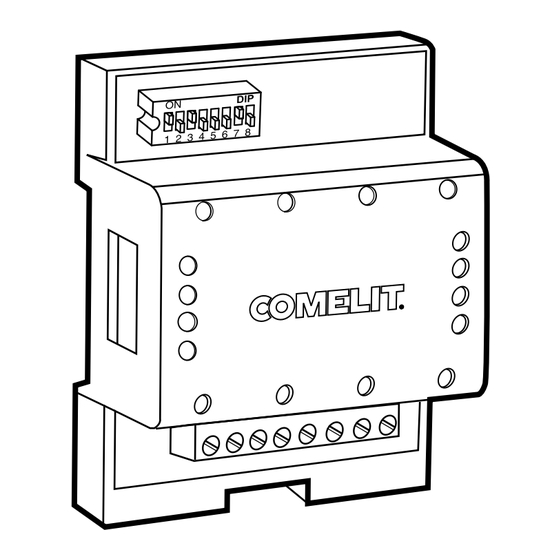

- Page 2 Relais actionneur Simplebus 1 et Simplebus 2 Dispositif intelligent utilisable sur tous les systèmes Simplebus pour la commande d’un relais embarqué (12÷24 Vca/Vcc / 10A max) pour usages généraux. Alimentation : 12 Vca ou 20 Vcc. Borne de dérivation du signal vidéo art. 1214/2C comprise. Pensez-y avant Aidez-nous à...
- Page 3 Connexions Schémas de connexion Installation art. 1256 dans des installations audio Installation art. 1256 pour la fonction « Ouvre-porte secondaire » sur des installations Simplebus 2 Installation art. 1256 sur des installations Kit et Simplebus 2 Porte secondaire avec art. 1256 branché après l'art. 4888, 4888C Porte secondaire avec art.
- Page 4 | Sommaire | Caractéristiques techniques 66 mm 35 mm SYSTÈMES COMPATIBLES Audio/vidéo Simplebus 2 avec alimentation art. 4888C Oui Audio/vidéo Simplebus 2 avec alimentation art. 1210/1210A Oui Kit audio/vidéo Simplebus 2 avec alimentation art. 1209 Oui Audio Simplebus 2 avec alimentation art. 1210/1210A Oui Audio Simplebus 1 Oui CARACTÉRISTIQUES ÉLECTRIQUES Type d'alimentation Alimentation extérieure...
- Page 5 : éclairage, contacts d'alarme CCTV, portails de sortie de garage, entrées sans platine extérieure ou autres dispositifs. Tous les art. 1256 programmés pour être utilisés avec cette fonction sont activés en même temps, en appuyant sur le bouton du poste audio/moniteur vidéophonique.
- Page 6 4888C. Régler les cavaliers JP2, JP3, JP4 sur la position « 1 » (Simplebus 1) • Possibilité de brancher un maximum de 30 art. 1256 sur la ligne bus en sortie du mitigeur 4888 et 4888C. Régler les cavaliers JP2, JP3, JP4 sur la position « 2 »...
- Page 7 | Sommaire | Schémas de connexion Installation art. 1256 dans des installations audio 1256 1200 12V~ 230V~ 12V/24V AC/DC - 10A 2708W/A 1256 1200 12V~ 230V~ 12V/24V 2708W/A AC/DC - 10A 1256 1200 12V~ 230V~ 12V/24V AC/DC - 10A 1622...
- Page 8 | Sommaire | Installation art. 1256 pour la fonction « Ouvre-porte 1216 secondaire » sur des installations Simplebus 2 1214/2C 2719W P4 C4 1214/2C 1214/2C 1 2 3 4 5 6 1214/2C 1195 1256 1214/2C 12 VAC/VDC 18 Ω MAX 4888C 4888C...
- Page 9 | Sommaire | 1216 1214/2C 2738W/A 6750W 1214/2C 1214/2C 1 2 3 4 5 6 1214/2C 1195 1256 NC C NO L 1214/2C 12 VAC/VDC 18 Ω MAX 4888C ~230V 1595 120-230 V 12 VAC/VDC UT1020 18 Ω MAX UT1020B...
- Page 10 | Sommaire | Installation art. 1256 sur des installations Kit et Simplebus 2 1216 1214/2C 1214/2C 1200 1256 12V~ 230V~ 12V/24V AC/DC - 10A 1 2 3 4 5 6 1214/2C 1214/2C 1200 1256 12V~ 230V~ 12V/24V AC/DC - 10A...
- Page 11 | Sommaire | Porte secondaire avec art. 1256 branché après l'art. 4888, 4888C 1214/2C OUT OUT 12V/24V AC-DC - 10A 4888 4888C 1256 ~230V 4680 - 4680C UT1020 - UT1020B - UT1020W Porte secondaire avec art. 1256 branché avant l'art. 4888, 4888C...
- Page 12 | Sommaire | Art. 1256 branché sur la platine extérieure Simplebus 2 1214/2C 1210A 1210 230V 1214/2C 0 2 1 4 2 1195 12V/24V AC-DC - 10A 12 VAC/VDC UT2020 18 Ω MAX 1256 UT2020W R GND NO NC UT2020B UT9200 Art.
- Page 13 | Sommaire | Codes d'appel Code DIP ON 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3...
- Page 14 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m édition 05/2024 Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy code 2G40002907...
