- Page 1 MANUEL TECHNIQUE Module audio/vidéo système 2 fils Passion.Technology. Design. Art. 4681 / 1621VC...
-
Page 2: Table Des Matières
Sommaire Avertissements Description ..................2 Art. 4681 - Tableau des compatibilités ..........2 Art. 1621VC - Tableau des compatibilités ..........2 Câbles pour connexion caméra déportée (uniquement pour art. 1621VC) .....................3 Caractéristiques techniques ............4 Art. 4681 ....................4 Art. 1621VC ....................4 Installation platine extérieure ............5 Branchements .................. -
Page 3: Description

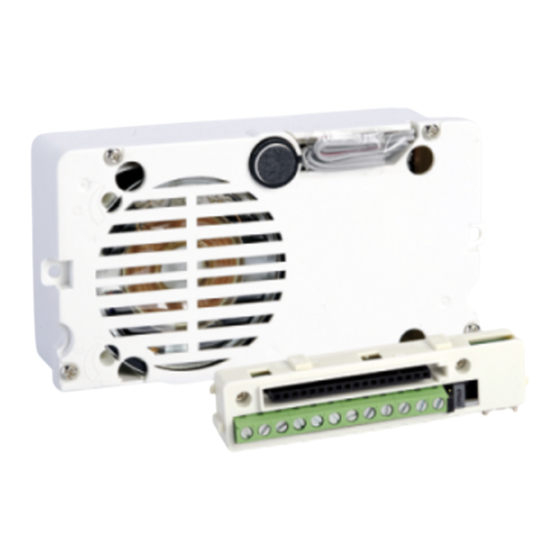

Description L’article 4681 est un module audio-vidéo couleurs compatible avec les systèmes vidéophoniques Comelit « Building Kit » (2 fils pur), à utiliser exclusivement avec l’alimentation de colonne montante art. 1210. Il peut être installé sur les platines extérieures des séries Ikall, Ikall Metal, Vandalcom, Roma, série « N », et il peut être complété... -
Page 4: Câbles Pour Connexion Caméra Déportée
Les retirer si l’alimentation est séparée. 11. LED de signalisation : phonie activée. 4. CNF switch de confirmation des programmations 12. Caméra couleur (uniquement avec l’art. 4681). spéciales. 13. LED de signalisation : ouvre-porte activé. 5. Le connecteur est réservé au module 1621VC pour la connexion de la caméra déportée. -
Page 5: Caractéristiques Techniques
Caractéristiques techniques Art. 4681 CARACTÉRISTIQUES PRINCIPALES Compatible avec le système SimplebusTop Compatible avec le système Kit Collectif Compatible avec le système ViP Systèmes audio/vidéo Systèmes audio Caméra Couleurs Codification vidéo Mpeg Détecteur de prise de vue 1/3'' CCD Résolution (TVL) 540TVL Éclairage minimum... -
Page 6: Installation Platine Extérieure
Ne pas installer la caméra face à une source lumineuse puissante ou dans un endroit où la personne filmée est fortement à contre-jour. Il est conseillé de prévoir une source d’éclairage supplémentaire pour les endroits peu éclairés. Brancher le cadre porte-modules à la prise de terre. Art. 4681 Art. 1621VC... - Page 7 SOLO MT COMPLETO BLUE WHITE Sélection éclairage led étiquettes porte-nom. Position alternative du micro (à l’exception de la platine extérieure à 4 modules) 360° ouvrir fermer...
-
Page 8: Branchements
Branchements Branchements 4681, 1621VC 1210 4681 1621VC Bouton ouvre-porte sortie. Entrée active à la fermeture pour signalisation PORTE OUVERTE Connexions 4681, 1621VC avec alimentation séparée 1210 1595 120-230 V 4681 1621VC Bouton ouvre-porte sortie. Entrée active à la fermeture pour signalisation PORTE OUVERTE Connexion caméra déportée (uniquement pour art. -
Page 9: Variantes
Variante pour l’utilisation d’un système de fermeture de sécurité 230 V 12/24V AC/DC 12V/24V AC-DC 10A MAX 4681 1621VC « Activation relais C.NF.NO sur 4681 commande actionneur : 2 s » 1621VC Régler les dip switches de manière permanente comme le... -
Page 10: Connexions Des Modules
Connexions des modules Les modules de la platine extérieure sur les installations avec l’art. 4681/1621VC et l’alimentation art. 1210 disposent d’un courant maximum de 100 mA. Calculer la consommation totale des modules à partir du tableau des consommations en fonction de la configuration de l’installation. -
Page 11: Modules Ikall/ Ikall Metal
Modules Ikall/ Ikall Metal Connexion modules boutons 33433, 33434, 33436, 33433M, 33434M, 33436M 4681 1621VC MAX 5 MAX 5 modules (MAX 17 modules avec alimentation supplémentaire). Connexion art. 3348B, 3348BM 1210 4681 1621VC 3348B 3348BM MAX 2 MAX 2 modules (MAX 17 modules avec alimentation supplémentaire). -
Page 12: Modules Vandalcom
Modules Vandalcom Connexion art. 3064S et art. 1172B 1210 2G60000653 N°1 N°2 N°6 MAX 6 with Art. 4681 4681+3268S 3064S 3064S 3064S 3064S 1621VC 1621VC+3262S 1172B 1172B 1172B MAX 6 black Utiliser le câble inclus dans l’art. 3262S, 3268S Isoler les câbles après les avoir coupés MAX 6 art. -
Page 13: Connexion Art. 3188A
1595 120-230 V 3188A N°1 N°2 N°15 MAX 15 3064S 3064S 3064S 3064S 4681+3268S 1621VC+3262S 1172B 1172B 1172B MAX 15 Utiliser le câble inclus dans l’art. 3262S, art. 3268S Bouton ouvre-porte sortie. MAX 15. Connexion art. 3070S, 3072S 1210 1595... -
Page 14: Modules Pour Platine Extérieure Monobloc
Modules pour platine extérieure monobloc Connexion art. 3063D 1210 3063D 4681 1172B 1621VC N°1 2G60000653 N°1 with Art. 4681 1621VC 1172B MAX 6 N°6 3063D MAX 6 black N°6 3063D Utiliser le câble inclus dans l’Art. 1250IV, art. 1250IA Isoler les câbles après les avoir coupés MAX 6 art. -
Page 15: Modules Simplekey
Modules Simplekey Connexion avec art. SK9015 pour connexion avec lecteurs art. SK9000I, art. SK9001I 1210 4681 1621VC C NO SK9015 SK9000I SK9001I MAX 5 5 modules maximum... -
Page 16: Programmation Des Boutons
Programmation des boutons 33433 33434 33436 Saisir le code d’appel au moyen des dip, voir tableau d’adressage. -
Page 17: Programmations Spéciales
Programmations spéciales Saisir les dip selon la fonction que l’on désire programmer, voir tableau... - Page 18 FONCTIONS CODE DIP SWITCH ON Résistance d'anti-buée 1,3,5,7,8 OFF (par défaut) 3,5,7,8 Messages audio-visuels 1,2,7,8 Hébreu 3,7,8 Polonais 1,3,7,8 Catalan 2,3,7,8 Galicien 1,2,3,7,8 Langue basque 2,3,4,7,8 Danois 1,2,3,4,7,8 Norvégien 1,2,5,7,8 Suédois 1,2,3,5,7,8 Français 4,5,7,8 Français 1,4,5,7,8 Espagnol 2,4,5,7,8 Hollandais 1,2,4,5,7,8 Grec 3,4,5,7,8 Anglais...
-
Page 19: Informations Sur L'installation
Informations sur l’installation • Le module art. 4681/art. 1621VC fonctionne par défaut comme platine extérieure principale (signal occupé temporisé). Pour le programmer comme platine extérieure secondaire (signal occupé actif pendant toute la durée où la colonne montante est occupée), tous les dip switches du sélecteur doivent être placés sur ON. - Page 20 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
