MANUEL
TECHNIQUE

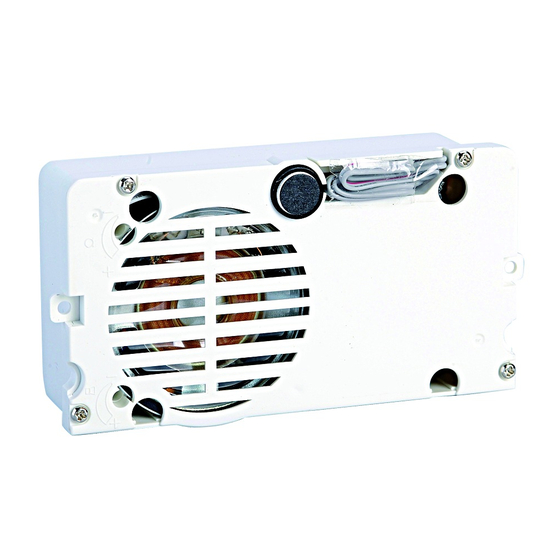

Module audio Art. 1622 et Art. 1622L

Publicité

Table des Matières
loading

Manuels Connexes pour Comelit 1622

Sommaire des Matières pour Comelit 1622

  • Page 1 MANUEL TECHNIQUE Module audio Art. 1622 et Art. 1622L...

  • Page 2: Table Des Matières

    Ne pas toucher les protections internes contre les courts-circuits et les surcharges. • Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des appareils, pour des modifications effectuées par d’autres personnes pour n’importe quelle raison et pour l'utilisation d’accessoires et matériaux non d'origine.

  • Page 3: Description

    Description 4. 5. 1. Dip-switch de programmation des fonctions et de 6. Bornier de connexion : configuration du code d’appel. connexion pour gâche électrique COM contact commun du relais 2. Switch d’entrée/sortie programmation NC contact normalement fermé du relais 3. Réglage volume haut-parleur. NO contact normalement ouvert du relais GND négatif de référence entrées pour DO-RTE 4.

  • Page 4: Informations D'installation

    Les montants avec plus de 30 postes audio Easycom réf. 6228W ou réf. 6228B doivent être installés en technologie SB2 (avec mélangeur réf. 4888 ou réf. 4888C) • Les modules Art. 1622/Art. 1622L fonctionnent normalement comme platine extérieure principale (signal d’occupé temporisé). •...

  • Page 5: Installation Avec Platine Extérieure Ikall

    Installation avec platine extérieure Ikall BLUE WHITE Sélection éclairage leds étiquettes porte-nom Position alternative du micro (à l’exception de la platine extérieure à 4 modules) ouvrir Réglage volume haut-parleur fermer...

  • Page 6: Installation Avec Platine Extérieure Vandalcom (A) Roma (B)

    Installation avec platine extérieure Vandalcom (A) Roma (B) white green orange white green orange Vandalcom (A) orange white green Roma (B) orange white green...

  • Page 7: Programmation Des Boutons

    Programmation des boutons 33433 33434 Saisir le code d’appel au 33436 33433 moyen des dip, voir “Tableau 33434 de programmation des dip 33436 switches”.

  • Page 8: Tableau De Programmation Des Dip Switches

    Tableau de programmation des dip switches Dip switch Dip switch Dip switch Code Code Code 1,5,6 1,6,7 2,5,6 2,6,7 1,2,5,6 1,2,6,7 3,5,6 3,6,7 1,3,5,6 1,3,6,7 2,3,5,6 2,3,6,7 1,2,3 1,2,3,5,6 1,2,3,6,7 4,5,6 4,6,7 1,4,5,6 1,4,6,7 2,4,5,6 2,4,6,7 1,2,4 1,2,4,5,6 1,2,4,6,7 3,4,5,6 3,4,6,7 1,3,4 1,3,4,5,6...

  • Page 9: Exemple Pour Le Réglage Du Code 200

    Dip switch Dip switch Dip switch Code Code Code 1,5,8 1,5,6,8 1,5,7,8 2,5,8 2,5,6,8 2,5,7,8 1,2,5,8 1,2,5,6,8 1,2,5,7,8 3,5,8 3,5,6,8 3,5,7,8 1,3,5,8 1,3,5,6,8 1,3,5,7,8 2,3,5,8 2,3,5,6,8 2,3,5,7,8 1,2,3,5,8 1,2,3,5,6,8 1,2,3,5,7,8 4,5,8 4,5,6,8 4,5,7,8 1,4,5,8 1,4,5,6,8 1,4,5,7,8 2,4,5,8 2,4,5,6,8 2,4,5,7,8 1,2,4,5,8 1,2,4,5,6,8 1,2,4,5,7,8 3,4,5,8...

  • Page 10: Programmations Spéciales

    Programmations spéciales 1 sec Saisir les dip selon la fonction que l’on désire programmer, voir “Tableau des programmations spéciales”.

  • Page 11: Tableau Des Programmations Spéciales

    Tableau des programmations spéciales CODE DIP SWITCH ON FONCTIONS Messages audio-visuels (uniquement pour Art. 1622L) 2,5,7,8 uniquement messages visuels (uniquement pour Art. 1622L) 1,2,5,7,8 Suédois (uniquement pour Art. 1622L) 2,3,5,7,8 OFF (par défaut) (uniquement pour Art. 1622L) 1,2,3,5,7,8 Italien (uniquement pour Art. 1622L) 4,5,7,8 Français (uniquement pour Art.
  • Page 12 Envoi appel : simple (par défaut) 2,4,5,6,7,8 Envoi appel : triple 1,5,6,7,8 Gestion postes intérieurs reliés à l'Art. 1622 : jusqu'à 70 (par défaut) 2,5,6,7,8 Gestion postes intérieurs reliés à l'Art. 1622 : de 71 à 100 Modalité installation Simplebus (par défaut)

  • Page 13: Distances De Fonctionnement Avec Art. 1595

    Distances de fonctionnement avec Art. 1595 1622 1595 Distances de fonctionnement A MAX B MAX 1 mm² (Ø 1,2 mm AWG 17) 50 m 500 m (165 feet) (1625 feet) 0,28 mm² (Ø 0,6 mm AWG 23) 300 m (15 feet) (990 feet) 0,5 mm²...

  • Page 14: Schémas De Connexion

    Schémas de connexion Installation parlophonique avec 1 porte audio série Ikall. Mise en service/vérification tensions d’installation au repos. 1595 120-230V 26-28 Vdc SB/TNP Bouton ouvre-porte sortie.

  • Page 15: Installation Parlophonique Avec 2 Portes Audio Série Ikall

    Installation parlophonique avec 2 portes audio série Ikall 1595 1595 120-230V 120-230V Bouton ouvre-porte sortie. SBC/014NP...

  • Page 16: Variante Connexion Porte Audio Numérique Avec Art. 3360

    Variante connexion porte audio numérique avec Art. 3360 1595 120-230V Bouton ouvre-porte sortie. SB/QNP Variante avec système de fermeture de sécurité 1595 120-230V Bouton ouvre-porte sortie. SB2/SNP...

  • Page 17: Utilisation Relais Platine Extérieure Sur Ouvre-Porte Ou Commande Actionneur

    Régler les dip switches de manière permanente comme le montre la figure (Dip switch ON 8, Dip switch OFF 1,2,3,4,5,6,7) Valable pour Art. 1622L. Valable pour Art. 1622 avec IR 038 ou supérieur Bouton ouvre-porte sortie. SB/RTNP Variante utilisation signalisation porte ouverte.

  • Page 18: Variante Connexion Protections Pour Ligne Art. 1237

    Variante connexion protections pour ligne Art. 1237 1595 120-230V Bouton ouvre-porte sortie. SB2V/SCA Utilisation du réseau RC pour filtre système de fermeture sur les contacts du relais Sur les contacts Sur les contacts Exclue : contact libre Jumper C. NO. C.
  • Page 20 w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
