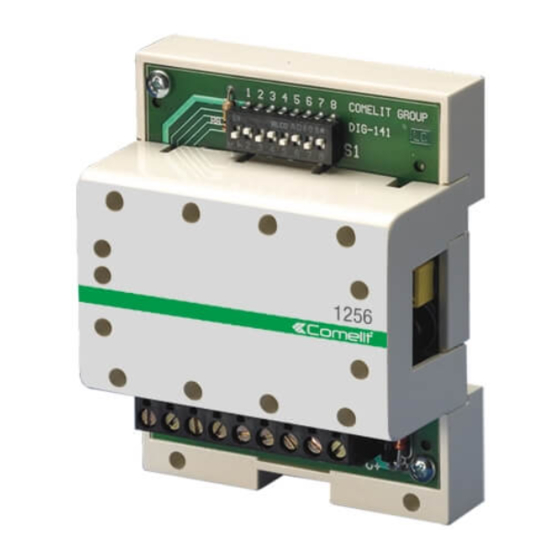

- Page 1 MANUEL TECHNIQUE Branchement relais actionneur numérique Art.1256 Passion.Technology. Design.
-
Page 2: Table Des Matières
Avertissements Description ..................3 Caractéristiques techniques ............3 Connexions ..................4 Connexions 1256 ..................4 Fonctionnement et Programmation ..........5 A) Fonction répétition appel ..............5 B) Fonction activation sur bouton appel standard ........5 C) Fonction éclairage plaque de rue / Fonction éclairage escalier ..5 D) Fonction ouvre-porte de bas d’escalier (sans plaque de rue) ..5... -
Page 3: Description
Kit 2 fils « Building Kit » (2 fils pur) et sur des installations Simplebus TOP. Installer au maximum 10 modules relais actionneur art. 1256 sur la ligne bus en sortie d’une plaque de rue audio ou audio/ vidéo. -
Page 4: Connexions
Connexions Connexions 1256 12V/24V AC/DC COLONNE MONTANTE VIDÉOPHONIQUE 12V~ 230V~ 1200 1256 1214/2C COLONNE MONTANTE VIDÉOPHONIQUE Nécessaire uniquement sur les installations vidéo. -
Page 5: Fonctionnement Et Programmation
également utilisable individuellement, non pas pour répéter l’appel à un appartement mais pour fermer le contact C.NO. lorsque la plaque de rue appelle le code usager programmé sur l’art. 1256. Le temps de fermeture du relais est fixe : environ 2 sec. Pour programmer le code usager au moyen du DIP switch, voir le “tableau... -
Page 6: Fonction Activation Sur Bouton Actionneur
1’ 5’‘ 2’ 10’‘ * Le relais de l’art. 1256 fonctionne en mode BISTABLE et change d’état à chaque commande ; en cas d’absence d’alimentation, il retourne en position C.NO. et y reste jusqu’au retour du courant. Le mode bistable est disponible pour les produits ayant un indice de révision égal ou supérieur à 003. - Page 8 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
