FR
MANUEL
TECHNIQUE

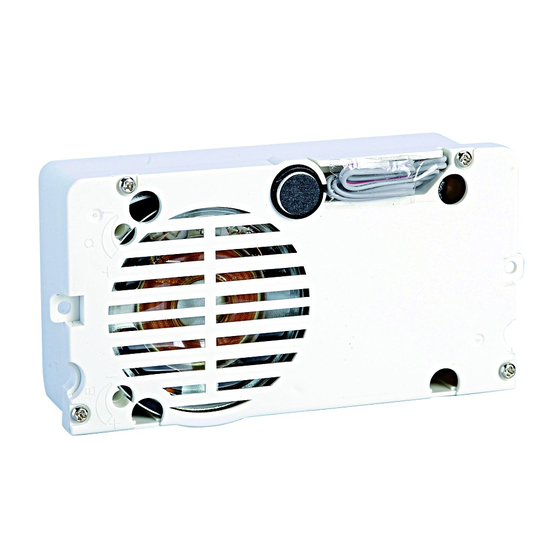

Module audio système SB1
Art. 1622

Publicité

Table des Matières
loading

Manuels Connexes pour Comelit 1622

Sommaire des Matières pour Comelit 1622

  • Page 1 MANUEL TECHNIQUE Module audio système SB1 Art. 1622...

  • Page 2: Table Des Matières

    • d’utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel / Instructions.

  • Page 3: Description

    Description L’article 1622 est un module audio compatible avec les systèmes audio Comelit « SB1 », à utiliser exclusivement avec l’alimentation art. 1595. Il peut être installé sur les platines extérieures des séries Ikall, Ikall Metal, Vandalcom, Roma, et il peut être complété par des modules supplémentaires qui peuvent répondre à...

  • Page 4: Caractéristiques Techniques

    1. Haut-parleur. 2. Micro. 3. Réglage volume haut-parleur. Caractéristiques techniques Art. 1622 CARACTÉRISTIQUES PRINCIPALES Système audio Systèmes audio/vidéo Bornes L L V+V- RTE DO PR GND SE COM NC NO Micro Haut-parleur Température de service (°C) -25 ÷ 55 FONCTIONS Fonction bouton ouvre-porte RÉGLAGES...

  • Page 5: Installation Platine Extérieure

    Installation platine extérieure Brancher le cadre porte- modules à la prise de terre. BLUE WHITE Sélection éclairage led étiquettes porte-nom. Fermer Ouvrir Position alternative du micro (à l’exception de la platine extérieure à 4 modules)

  • Page 6: Connexion

    Régler les dip switches de manière permanente comme le montre la figure (Dip switch ON 8, Dip switch OFF 1,2,3,4,5,6,7) Valable pour Art. 1622 avec IR 038 ou supérieur Jumper Sur les contacts C. NO. Sur les contacts C. NC.

  • Page 7: Connexions Des Modules

    Connexions des modules Modules Ikall/ Ikall Metal Connexion modules boutons 33433, 33434, 33436, 33433M, 33434M, 33436M 1622 Connexion Art. 3348B, 3348BM COLONNE MONTANTE PARLOPHONIQUE 1595 120-230 V 1622 3348B 3348BM Connexion Art. 3360B, 3360BM 1622 3360B 3360BM...

  • Page 8: Modules Vandalcom

    Modules Vandalcom Connexion Art. 3064S COLONNE MONTANTE PARLOPHONIQUE 1595 120-230 V 1622+3262S 3064S 3064S 3064S 3064S 1172B 1172B 1172B 1172B Utiliser le câble inclus dans l’Art. 3262S. Utiliser l’ampoule Art. 1172B pour éclairer les porte-étiquettes. La lampe est polarisée. Connexion Art. 3188SB...

  • Page 9: Connexion Art. 3070S, 3072S

    Connexion Art. 3070S, 3072S COLONNE MONTANTE PARLOPHONIQUE 1595 120-230 V 1622 3070S 3072S "V-" BLUE "S" YELLOW "V+" BROWN 2E7T000696 Utiliser le câble 2E7T000696 inclus dans l’Art. 3070S, Art. 3072S. 20m max. Bouton ouvre-porte sortie. Modules pour platine extérieure monobloc Connexion Art. 3063D...

  • Page 10: Programmation Des Boutons

    Programmation des boutons 33433 33434 33436 33433 33434 33436 Saisir le code usager au moyen des DIP, voir tableau d’adressage.

  • Page 11: Programmations Spéciales

    Programmations spéciales 1 sec Saisir les dip selon la fonction que l’on désire programmer, voir tableau ci-après.
  • Page 12 Reset après ouverture gâche en phonie : non actif 1,4,5,6,7,8 Envoi appel : simple (par défaut) 2,4,5,6,7,8 Envoi appel : triple 1,5,6,7,8 Gestion postes intérieurs reliés à l'Art. 1622 : jusqu'à 70 (par défaut) 2,5,6,7,8 Gestion postes intérieurs reliés à l'Art. 1622 : de 71 à 100...

  • Page 13: Informations Sur L'installation

    Informations sur l’installation • Le module Art. 1622 fonctionne normalement comme platine extérieure principale (signal occupé temporisé). Pour le programmer comme platine extérieure secondaire (signal occupé actif pendant toute la durée où la colonne montante est occupée), tous les dip switches du sélecteur doivent être placés sur ON.
  • Page 14 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
