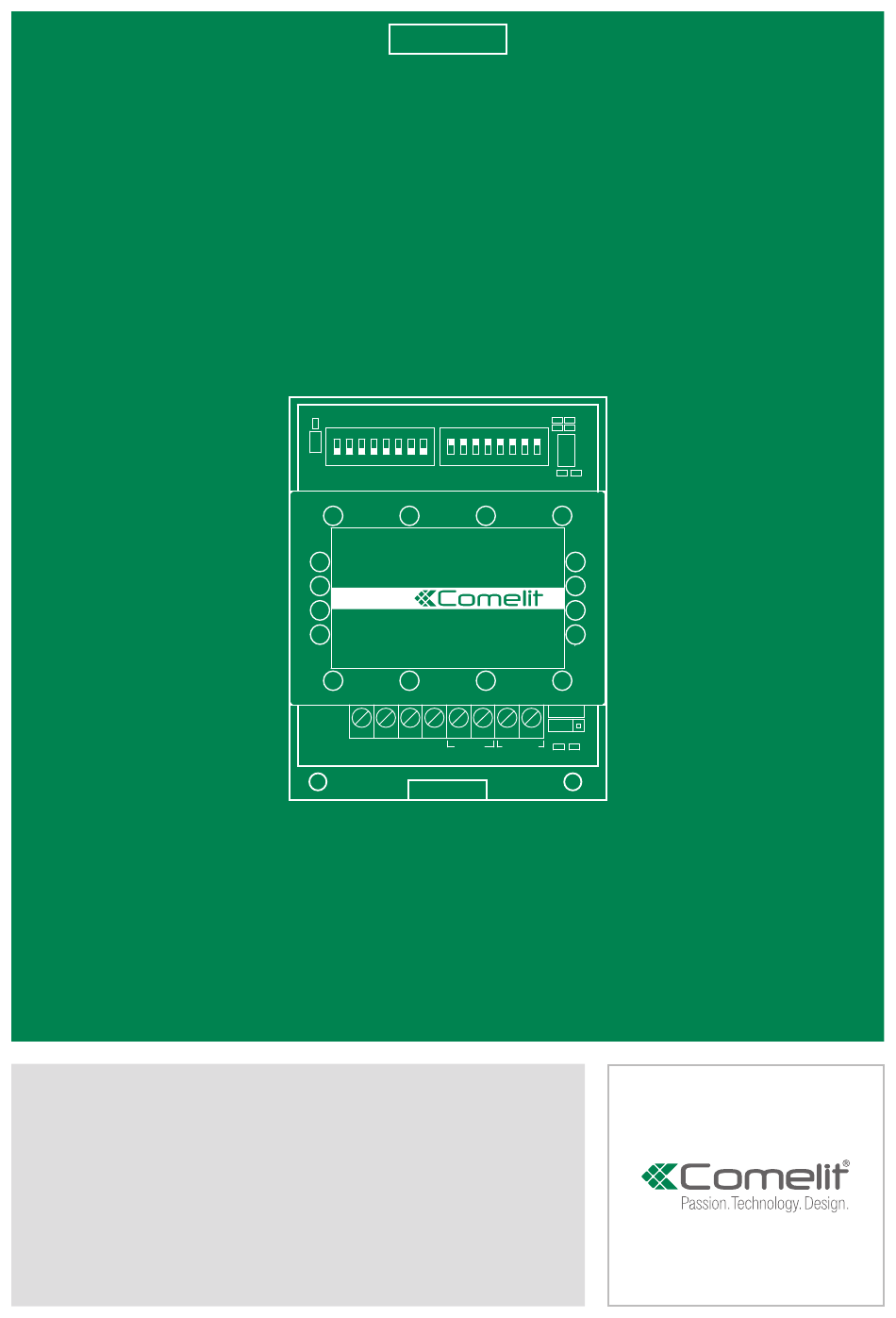

- Page 1 MANUEL TECHNIQUE Ar 1404 LM LS LS LPin LPout Commutateur numérique système 2 fils art. 1404...
-
Page 2: Table Des Matières
Sommaire Avertissements Description ..................3 Connexions ..................4 Connexions 1404 ..................4 Fonctionnement et Programmation ..........5 Mode standard (par défaut) ..............5 Mode TOP 1 ....................5 Mode TOP 2 ....................5 Mode TOP 3 ....................5 Exemples ....................6 Programmations spéciales..............6 Tableau de programmation des dip switches et de réglage de S3 ..7 Caractéristiques techniques ............ -
Page 3: Description

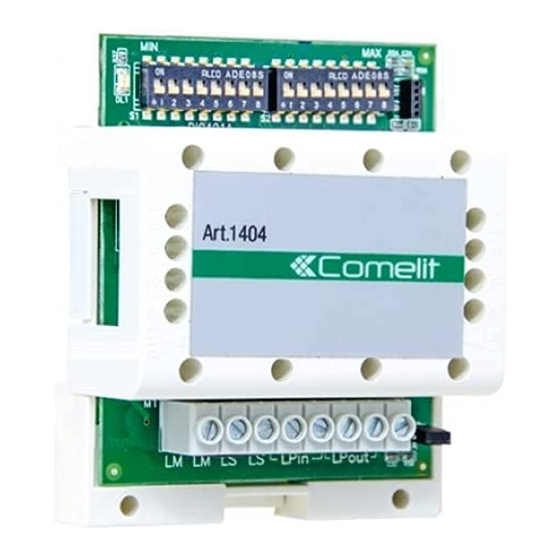

Description L’articolo 1404 è un modulo scambio audio/video utilizzabile in impianti “Building Kit” (2 fili puro), Simplebus Top e Kit Video. Da utilizzare in impianti con più ingressi. LM LS LS LPin LPout 1. DL1 Led de signalisation éteinte : commutateur sur platine extérieure secondaire allumée : commutateur sur platine extérieure principale... -
Page 4: Connexions
Connexions Connexions 1404 SORTIE LIGNE BUS DE SORTIE LIGNE BUS COLONNE MONTANTE PRINCIPALE 1404 ENTRÉE LIGNE BUS DIP 4 (S3) SECONDAIRE ENTRÉE DIP 4 (S3) ALIMENTATION ENTRÉE LIGNE BUS PRINCIPALE... -
Page 5: Fonctionnement Et Programmation
Fonctionnement et Programmation Le commutateur Art. 1404 prévoit 4 modes de fonctionnement. Choisir le mode en fonction du type et de la position du commutateur sur l’installation : STANDARD (à utiliser sur des installations en kit nécessitant des platines extérieures supplémentaires et sur les« systèmes non TOP »). -
Page 6: Exemples
Utiliser le commutateur pour câbler tous les ports principaux sur la partie de l'installation arrivant aux bornes LPin-LPin des commutateurs Art. 1404 en mode TOP 1 ou TOP 2. Le commutateur Art. 1404 en mode TOP 3 gère les ZONES comprises dans la gamme définie. -
Page 7: Tableau De Programmation Des Dip Switches Et De Réglage De S3
Tableau de programmation des dip switches et de réglage de S3 Code us. / DIP SWITCH Code us. / DIP SWITCH Code us. / DIP SWITCH Code us. / DIP SWITCH zone zone zone zone 1,2,3,4,5,6,7 2,3,4,5,6,8 1,2,3,4,5,6,8 1,2,7 1,7,8 1,2,8 2,7,8 1,3,7... -
Page 8: Caractéristiques Techniques
Caractéristiques techniques INFO GÉNÉRALES Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Température de fonctionnement (°C) 0÷40 MONTAGE/INSTALLATION Montage sur rail DIN Modules DIN (n°) CARACTÉRISTIQUES AUDIO/VIDÉO Système audio Système audio/vidéo CARACTÉRISTIQUES ÉLECTRIQUES Power supply voltage (V) 12Vac / 22Vdc Fonctionnalités de l’installation et schémas Pour de plus amples informations sur les fonctionnalités de l’installation et pour visualiser les schémas d’installation, cliquez sur le type d’installation qui s’adapte à... - Page 10 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
