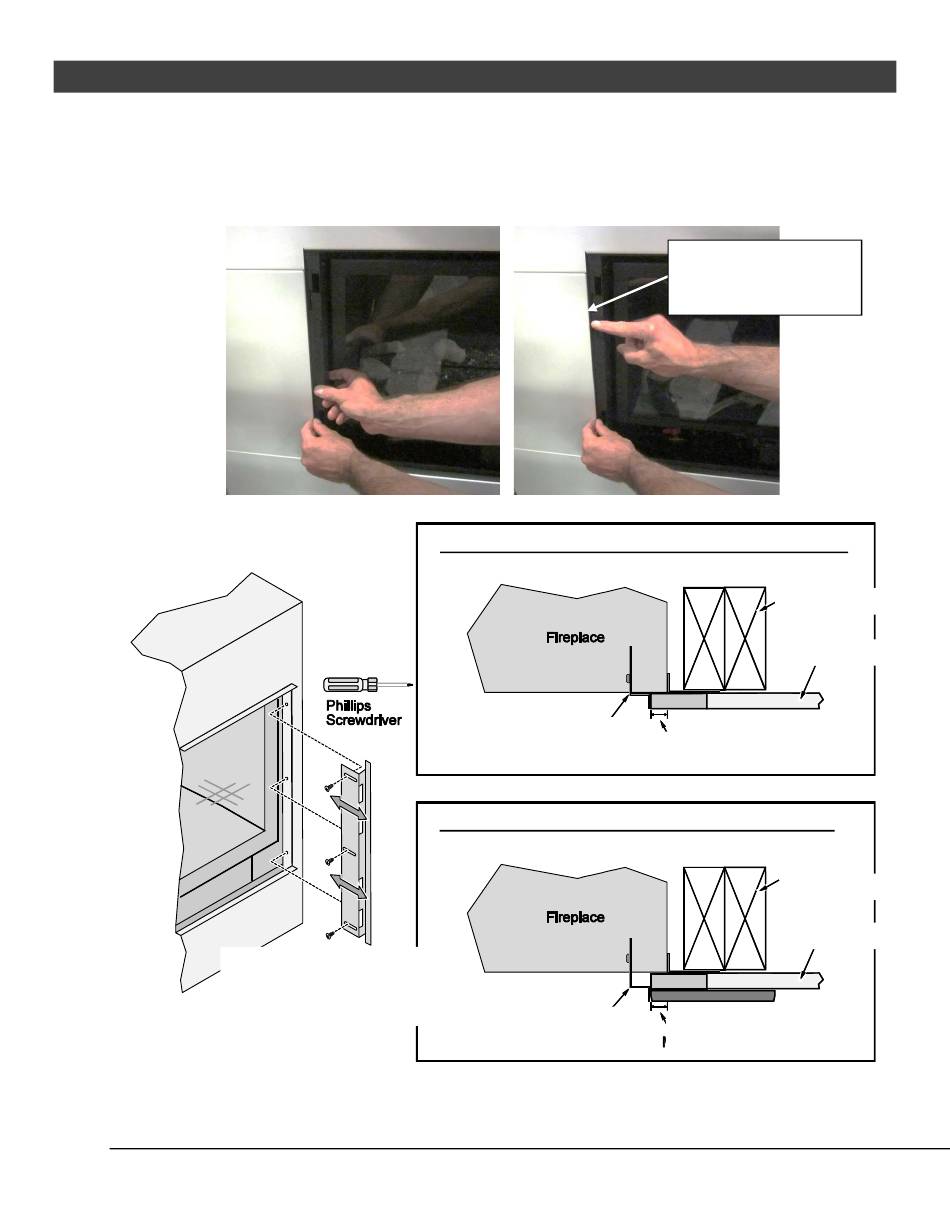

Montages d'assemblage d'écran
Sur les bords avant extérieurs de la cheminée, il y a deux montures réglables pour l'assemblage de l'écran. La
garniture sur l'ensemble chevauche le matériau de finition de 1/2 "à 1-1 / 2" d'épaisseur. Chaque support est
maintenu en place par (3) vis à tête Philips. Avant de monter l'ensemble d'écran, ajustez les supports de manière
à ce que le bord avant soit au ras du matériau de finition entourant le foyer. Pour régler les montures, desserrez
les vis (3) et faites glisser le support jusqu'à la position désirée. Resserrer les vis.
Le support de l'assemblage
de l'écran peut être glissé
vers l'avant jusqu'au
parement adapté.
© Travis Industries
Installation
(for qualified installers only)
Exemple d'orientation de 13 mm (1/2 ") - Vue de dessus
Exemple d'orientation de 26 mm (1 ") - Vue de dessus
5/24/21 – 1458-FR
Support d'assemblage
d'écran
Support d'assemblage
d'écran
41
Positionner le bord de la
monture à l'aide d'un
matériau de finition
Encadrement
Cloison sèche
Max. Chevauchement de
1/2 "(13 mm)
Encadrement
Cloison sèche
Max. Chevauchement de
1/2 "(13 mm)
