28
Installation de ventilation
Faites glisser les sections d'évent ensemble et tournez 1/4 de tour jusqu'à ce que les sections se verrouillent
en place.
Les vis ne sont pas nécessaires pour assurer l'évacuation. Cependant, trois vis peuvent être utilisées pour
sécuriser les sections d'évent ensemble si désiré.
Un joint d'étanchéité à haute température est recommandé lors de la connexion de la section de démarrage
de l'appareil (utiliser un silicone haute température ou Mill-Pac®).
Si le désassemblage est nécessaire, au moment du réassemblage, vérifiez si l'évent crée un ajustement
serré. Si ce n'est pas le cas, appliquer un agent d'étanchéité à haute température aux joints des sections.
Les sections horizontales nécessitent une augmentation de 1/4 "(6mm) tous les 12" (305mm) de
déplacement.
Les sections horizontales nécessitent un support non combustible tous les trois pieds (par exemple: sangle
de plomberie).
Configurations de ventilation approuvées

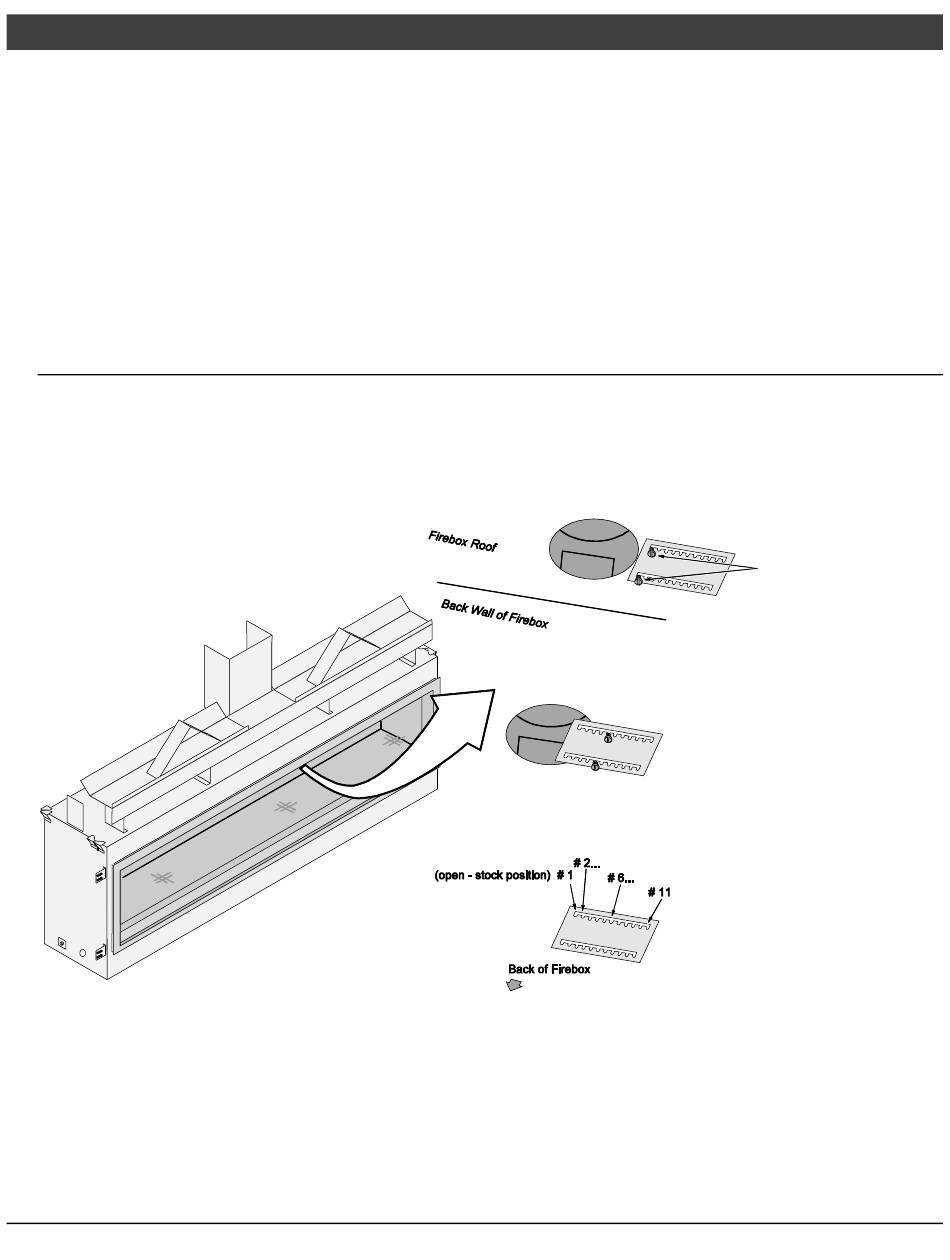

Position du limiteur d'échappement
Un limiteur d'échappement est intégré dans l'appareil pour ajuster le débit des gaz d'échappement. Selon la
configuration de ventilation, vous devrez peut-être ajuster la position du limiteur. Les tableaux pour les
configurations de ventilation détaillent la position correctrice correcte.
© Travis Industries
Installation
(for qualified installers only)
5/24/21 - 1453
Desserrez ces 2 vis sur
le restricteur
d'échappement
Faites glisser le restricteur jusqu'à
la position correcte de restriction
(voir l'illustration ci-dessous). Les
emplacements des vis indiquent la
position du restricteur. Dans cet
exemple, le restricteur est réglé en
position # 5. Serrez les vis pour
fixer le restricteur.
PB 72 MV/GSB2/GSR2 Install
