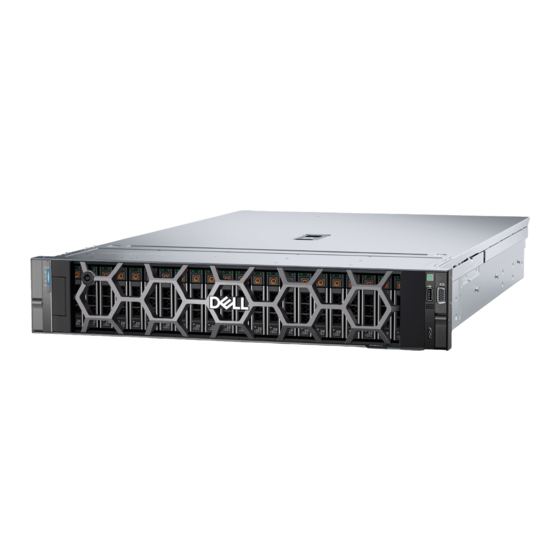

Page 1 Dell PowerEdge R760 Manuel d’installation et de maintenance Modèle réglementaire: E82S Type réglementaire: E82S001 Février 2023 Rév. A01...
Page 2 © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
Page 3 Table des matières Chapitre 1: À propos du présent document..................8 Chapitre 2: Présentation du Système....................9 Vue avant du système................................9 Vue du panneau de configuration gauche........................11 Vue du panneau de configuration droit........................12 Vue arrière du système................................13 À l’intérieur du système............................... 18 Localisation du code de service express et du numéro de série...................
Page 4 BIOS du système................................58 Paramètres iDRAC.................................79 Paramètres de l’appareil............................... 80 Paramètres du numéro de série...........................80 Dell Lifecycle Controller..............................80 Gestion des systèmes intégrée............................80 Gestionnaire de démarrage..............................80 Démarrage PXE................................... 80 Chapitre 6: Validation de la configuration minimale pour le POST et de la configuration de gestion des système..........................
Page 5 Installation d’un ventilateur............................108 Retrait du ventilateur d’un module de disques arrière 2 x 2,5 pouces..............109 Installation du ventilateur d’un module de disques arrière 2 x 2,5 pouces............110 Retrait du ventilateur d’un module de disques arrière 4 x 2,5 pouces..............111 Installation du ventilateur d’un module de disques arrière 4 x 2,5 pouces.............112 Disques....................................
Page 6 Retrait des cartes de montage pour carte d’extension pleine longueur............... 261 Installation des cartes de montage pour carte d’extension pleine longueur............263 Retrait d’un processeur graphique..........................267 Installation d’un processeur graphique........................269 Retrait des cartes d’accès R1 et R4.......................... 272 Installation des cartes d’accès R1 et R4........................
Page 7 Contacter Dell Technologies............................337 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)........... 338 QRL (Quick Resource Locator) pour système PowerEdge R760................ 338 Réception d’un support automatisé avec Passerelle de connexion sécurisée (SCG)..........339 Chapitre 12: Ressources de documentation................... 340...
Page 8 À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
Page 9 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 10 Figure 2. Vue avant d’un système à 16 disques de 2,5 pouces Figure 3. Vue avant d’un système à 8 disques de 2,5 pouces Figure 4. Vue avant d’un système de 12 disques de 3,5 pouces Tableau 1. Fonctionnalités disponibles à l’avant du système Élémen Ports, panneaux et Icône...
Page 11 Vous pouvez accéder à l’inventaire du système, aux journaux Dell Lifecycle Controller ou journaux système, à l’état d’intégrité du Présentation du Système...
Page 12 USB au système. Port iDRAC direct Le port iDRAC Direct (USB micro-AB) permet d’accéder aux fonctionnalités USB (Micro-AB USB) micro-AB d’iDRAC Direct. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/ poweredgemanuals.
Page 13 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à...
Page 14 Tableau 5. Vue arrière du système (suite) Éléme Ports, panneaux ou Icône Description logements REMARQUE : En cas de blocage du serveur durant l’exécution de l’auto-test de démarrage, appuyez sur le bouton ID du système (pendant plus de cinq secondes) pour accéder au mode de progression du BIOS.
Page 15 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à...
Page 16 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à...
Page 17 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton d’identification du Le bouton d’identification du système (ID) est disponible à l’avant et à...
Page 18 Tableau 8. Vue arrière du système avec module de disques arrière 4 x 2,5 pouces (suite) Éléme Ports, panneaux ou Icône Description logements Carte NIC OCP (en option) s.o. La carte NIC OCP prend en charge OCP 3.0. Les ports NIC sont intégrés sur la carte OCP qui est connectée à...
Page 19 13. Carte de montage pour carte d’extension 2 14. Carte système 15. Assemblage du bâti du ventilateur 16. Fond de panier 17. Numéro de série express Figure 13. Vue interne du système avec cartes de montage pleine longueur et carénage de processeur graphique 1.
Page 20 Figure 14. Vue interne du système avec module de refroidissement liquide du processeur 1. Fond de panier 2. Module PERC avant à montage arrière 3. Ventilateurs de refroidissement 4. Modules de refroidissement liquide du processeur 5. Sockets de mémoire DIMM 6.
Page 21 L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST) et le code de service express (Exp Svc Code). Le code de service express permet à Dell d’orienter les appels de support vers le technicien approprié.
Page 22 Figure 17. Informations de maintenance Présentation du Système...
Page 23 Figure 18. Informations sur la mémoire Présentation du Système...
Page 24 Figure 19. Présentation électrique Présentation du Système...
Page 25 Figure 20. Comportement du voyant LED Figure 21. Légende des icônes Présentation du Système...
Page 26 Figure 22. Configuration et disposition d’un système de disques 2,5 pouces Figure 23. Configuration et disposition d’un système de disques 3,5 pouces Présentation du Système...
Page 27 Figure 24. Tâches du système Figure 25. Dissipateur de chaleur Figure 26. BOSS-N1 Présentation du Système...
Page 28 Figure 27. Numéro de série express Présentation du Système...
Page 29 Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, consultez le document Dell Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell) disponible sur...
Page 30 Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du boîtier • Poids du système • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Systèmes d’exploitation pris en charge •...
Page 31 Dimensions du boîtier Figure 28. Dimensions du boîtier Tableau 9. Dimensions du boîtier PowerEdge R760 482,0 mm (18,97 pouces) 434 mm 86,8 mm 35,84 mm 700,7 mm 736,29 mm (17,08 pouces) (3,41 pouces) (1,41 pouce) Avec (27,58 pouces) De (28,98 pouces)De panneau l’oreille à...
Page 32 Nombre de processeurs pris en charge Intel® Xeon® Scalable Processors de 4e génération deux Spécifications des blocs d’alimentation (PSU) Le système PowerEdge R760 prend en charge jusqu’à deux blocs d’alimentation CA ou CC. Tableau 12. Spécifications des blocs d’alimentation (PSU) Bloc Class Dissipatio Fréquence...
Page 33 REMARQUE : Lorsque vous sélectionnez ou mettez à niveau la configuration du système, vérifiez sa consommation électrique avec l’outil Enterprise Infrastructure Planning Tool, disponible à l’adresse Dell.com/calc, pour assurer une utilisation optimale de l’alimentation. REMARQUE : Si un système équipé d’un bloc d’alimentation CA de 2 400 W fonctionne à basse tension de 100 à 120 V CA, la puissance nominale par bloc d’alimentation est réduite à...
Page 34 ● Refroidissement liquide direct (DLC) (en option) Caractéristiques techniques des ventilateurs Le système PowerEdge R760 prend en charge jusqu’à six ventilateurs de qualité standard (STD), hautes performances Silver (HPR) ou hautes performances Gold (VHP). Tableau 14. Caractéristiques techniques des ventilateurs Type de Abréviation...
Page 35 Caractéristiques des cartes de montage de cartes d’extension Le système PowerEdge R760 prend en charge jusqu’à huit logements PCI Express (PCIe) (six au format pleine longueur et deux au format profil bas) sur la carte système. Tableau 15. Logements de carte d’extension pris en charge sur la carte système...
Page 36 8 - Demi- - Demi- longueur longueur Spécifications de la mémoire Le système PowerEdge R760 prend en charge les spécifications de mémoire suivantes pour un fonctionnement optimisé. Tableau 16. Spécifications de la mémoire Monoprocesseur Doubles processeurs Type de Capacité DIM Capacité...
Page 37 > Parcourir tous les produits > InfrastructureInfrastructure de datacenter > Adaptateurs et contrôleurs de stockage > Disques SSD Dell PowerEdge Express Flash NVMe PCIe > Sélectionnez ce produit Documentation > Manuels et documents. Spécifications des ports et connecteurs Caractéristiques des ports USB Tableau 19.
Page 38 La procédure d’installation de la carte du connecteur série (en option) est identique à celle de la plaque de recouvrement de carte d’extension. Caractéristiques des ports VGA Le système PowerEdge R760 prend en charge le port VGA DB-15 sur le panneau avant et sur la carte d’E/S arrière (en option pour la configuration de refroidissement liquide direct). Caractéristiques vidéo Le système PowerEdge R760 prend en charge le contrôleur graphique Matrox G200 intégré...
Page 39 Spécifications environnementales REMARQUE : Pour plus d’informations sur les certifications environnementales, veuillez consulter la fiche technique environnementale du produit qui se trouve dans la section Documentation sur www.dell.com/support/home. Tableau 22. Spécifications de fonctionnement en continu pour ASHRAE A2 Température Spécifications Opérations continues autorisées...
Page 40 Tableau 25. Spécifications environnementales communes pour ASHRAE A2, A3 et A4 (suite) Température Spécifications REMARQUE : * Selon les consignes thermiques de l’ASHRAE pour le matériel de bande, il ne s’agit pas de taux instantanés de variation de la température. Limites de température hors fonctionnement -40 °C à...
Page 41 Tableau 28. Caractéristiques de contamination particulaire (suite) Contamination particulaire Spécifications REMARQUE : Cette condition s’applique aux environnements avec et sans datacenter. Armoire ou datacenter en périphérie walk-up La filtration n’est pas nécessaire pour les armoires qui doivent être ouvertes (environnement scellé en circuit fermé) 6 fois ou moins par an.
Page 42 Tableau 32. Tableau des restrictions thermiques pour la configuration à refroidissement par air 16 dis ques 16 dis 16 dis 24 disq 8 disque ques ques 2,5 po s NVMe NVMe 24 disques SAS de uces NVMe 12 disques de Configuration fond 2,5 pouces...
Page 43 Tableau 32. Tableau des restrictions thermiques pour la configuration à refroidissement par air (suite) 16 dis ques 16 dis 16 dis 24 disq 8 disque ques ques 2,5 po s NVMe NVMe 24 disques SAS de uces NVMe 12 disques de Configuration fond 2,5 pouces...
Page 44 Tableau 33. Tableau des restrictions thermiques pour la mémoire avec configuration à refroidissement par air (sans processeur graphique) 16 disq 16 disq 16 disq 24 disqu 8 disque Pas de 2,5 po s NVMe fond NVMe 24 disques SAS de uces NVMe 12 disques de...
Page 45 Tableau 33. Tableau des restrictions thermiques pour la mémoire avec configuration à refroidissement par air (sans processeur graphique) (suite) 16 disq 16 disq 16 disq 24 disqu 8 disque Pas de 2,5 po s NVMe fond NVMe 24 disques SAS de uces NVMe 12 disques de...
Page 46 Tableau 34. Tableau de restriction thermique pour les disques NVMe arrière avec configuration à refroidissement par air (sans processeur graphique) (suite) Configuration 24 disques SAS de 2,5 pouces 12 disques de 3,5 pouces 2 disques 4 disques 4 disques 2 disques arrière arrière de arrière de arrière de...
Page 47 Tableau 35. Tableau des restrictions thermiques pour les configurations de processeur graphique (suite) 8 disques NVMe de 16 disques 24 disque 8 disques 2,5 pouce 16 disque SAS de Pas de 16 disques 24 disques s NVMe NVMe de s SAS de 2,5 pouces Configuration fond de...
Page 48 Tableau 37. Tableau des restrictions thermiques pour la mémoire avec configuration à refroidissement par air (processeur graphique) 16 disques SAS de 16 disques Pas de 8 disques 16 disques 24 disques S 2,5 pouces 24 disques N NVMe** Configuration fond de NVMe de SAS* de AS* de...
Page 49 Tableau 38. Restrictions thermiques pour la mémoire avec configuration à refroidissement liquide (sans processeur graphique) 16 dis ques 8 disq 16 dis 16 dis 24 dis ques ques 2,5 p ques Configuratio fond NVMe 24 disques SAS de ouces NVMe 12 disques de e de 2,5 pouces...
Page 50 Deux blocs d’alimentation sont requis en mode redondant. En cas de défaillance du bloc d’alimentation, les d’alimentation performances du système peuvent être réduites. carte PCIe Les cartes de périphériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. Processeur Non pris en charge...
Page 51 Deux blocs d’alimentation sont requis en mode redondant. En cas de défaillance du bloc d’alimentation, les d’alimentation performances du système peuvent être réduites. carte PCIe Les cartes de périphériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. Processeur Non pris en charge...
Page 52 Cette section décrit les tâches à effectuer lors de l’installation et la configuration initiales du système Dell. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.
Page 53 Toolkit disponible à l’adresse https://www.dell.com/ openmanagemanuals > OpenManage Deployment Toolkit. iDRAC Direct Guide de l’utilisateur de l’Integrated Dell Remote Access Controller à l’adresse https://www.dell.com/idracmanuals ou pour connaître les caractéristiques spécifiques du système Guide de l’utilisateur de l’Integrated Dell Remote Access Controller, accédez à...
Page 54 Vous pouvez également accéder à iDRAC à l’aide de l’outil d’automatisation (API Redfish). Pour plus d’informations, voir Integrated Dell Remote Access Controller User's Guide Redfish API Guide (Guide de l’API Redfish du guide de l’utilisateur de l’Integrated Dell Remote Access Controller) disponible à l’adresse https://developer.dell.com.
Page 55 Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans le champ Saisir un numéro de série Dell, un identifiant de produit Dell ou un modèle, puis appuyez sur Entrée. Installation et configuration initiales du système...
Page 56 REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à votre produit. 3. Sur la page produit affichée, cliquez sur Pilotes et téléchargements. Sur la page Pilotes et téléchargements, tous les pilotes applicables au système s’affichent. 4.
Page 57 Options permettant de gérer les applications pré-système d’exploitation Vous pouvez utiliser l’une des options suivantes pour gérer les applications pré-système d’exploitation : ● Configuration du système ● Dell Lifecycle Controller ● Gestionnaire de démarrage ● Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE) Sujets : •...
Page 58 à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, voir Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur d’Integrated Dell Remote Access Controller) disponible à l’adresse https:// www.dell.com/idracmanuals..
Page 59 Lorsque Mode Optimiseur est activé, les contrôleurs DRAM fonctionnent indépendamment en mode 64 bits et optimisent le fonctionnement de la mémoire. Lorsque l’option Mode résistance aux pannes Dell (FRM) est activé, un pourcentage de la mémoire totale installée est configuré pour créer une zone résistante aux pannes à...
Page 60 Tableau 49. Détails de l’écran Paramètres de la mémoire (suite) Option Description résistante aux pannes à utiliser par certains hyperviseurs pour la résilience de la virtualisation de l’hôte. Spécifiez le pourcentage FRM à l’aide de la fonctionnalité Taille de la mémoire en mode résistance aux pannes[%]. État actuel du mode de fonctionnement de la Spécifie l’état actuel du mode de fonctionnement de la mémoire.
Page 61 Tableau 50. Détails des paramètres du processeur Option Description Processeur logique Chaque cœur de processeur prend en charge jusqu’à deux processeurs logiques. Si cette option est définie sur Activé, le BIOS affiche tous les processeurs logiques. Si cette option est définie sur Désactivé, le BIOS n’affiche qu’un processeur logique par cœur.
Page 62 Permutation circulaire. L’option linéaire prend en charge l’énumération des cœurs du secteur, tandis que l’option Permutation circulaire prend en charge l’énumération des cœurs optimisée par Dell. Clustering basé sur UMA Ce champ en lecture seule s’affiche sous forme de Quadrant , lorsque Sub NUMA Cluster est désactivé...
Page 63 Par défaut, cette option est définie sur 0. Saisissez une valeur comprise entre 0 et 12 bins. La valeur saisie diminue la fréquence de la technologie de mise à l’échelle de Dell AVX lorsque la fonction Turbo contrôlé par Dell est activée.
Page 64 Tableau 50. Détails des paramètres du processeur (suite) Option Description détectées à proximité, évitant ainsi un événement fatal de vérification de la machine. Cette fonctionnalité est disponible uniquement sur les processeurs RAS avancés. Par défaut, cette option est définie sur Activé.
Page 65 Pilote NVMe du BIOS Permet de définir le type de lecteur pour démarrer le disque NVMe. Les options disponibles sont les suivantes : Disques qualifiés par Dell et Tous les disques. Par défaut, cette option est définie sur Disques qualifiés par Dell.
Page 66 Les systèmes d’exploitation DOS et 32 bits ne prennent pas en charge l’UEFI et ne peuvent être installés qu’à partir du mode de démarrage BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site www.dell.com/ossupport. Applications de gestion pré-système d’exploitation...
Page 67 Modification de la séquence de démarrage À propos de cette tâche Vous devrez peut-être modifier l’ordre de démarrage si vous souhaitez démarrer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut être différente si vous avez sélectionné BIOS comme Mode de démarrage. REMARQUE : La modification de la séquence de démarrage du disque est uniquement prise en charge en mode d’amorçage du BIOS.
Page 68 Tableau 57. Description des Paramètres réseau (suite) Option Description nqn.1988-11.com.dell :<Nom du modèle>.<Numéro du modèle>.<Numéro de service>. ID hôte NVMe-oF Ce champ spécifie une valeur de 16 octets de l’ID de l’hôte NVMe-oF qui identifie de manière unique cet hôte avec le contrôleur dans le sous-système NVM.
Page 69 Tableau 60. Description des Paramètres iSCSI du périphérique 1 Option Description Connexion 1 Active ou désactive la connexion iSCSI. Par défaut, cette option est définie sur Désactivé. Connexion 2 Active ou désactive la connexion iSCSI. Par défaut, cette option est définie sur Désactivé.
Page 70 Tableau 63. Paramètres n sous-système NVMe-oF (suite) Option Description Informations sur le sous- Active et désactive le protocole DHCP du sous-système NVMe-oF pour cette connexion. système NVMe-oF par DHCP Par défaut, cette option est définie sur Désactivé. NQN du sous-système NVMe-oF Spécifie le NQN du sous-système NVMe-oF pour cette connexion.
Page 71 Tableau 64. Détails de l’écran Périphériques intégrés (suite) Option Description est défini sur Désactivé, une carte graphique supplémentaire sera utilisé comme affichage principal. Le BIOS s’affiche à la fois au principal sortie vidéo complémentaire et vidéo intégré au cours de l’auto-test de démarrage et l’environnement de pré- amorçage.
Page 72 > BIOS du système > Communications série. REMARQUE : Le port série est en option sur le système PowerEdge R760. La communication série (en option) n’est applicable que si le port série COM est installé dans le système.
Page 73 Tableau 65. Détails de l’écran Communications série (suite) Option Description Type de terminal distant Permet de définir le type de terminal de console distant. Par défaut, cette option est définie sur VT100/VT220. Redirection de console après démarrage Permet d’activer ou de désactiver la redirection de la console du BIOS lorsque le système d’exploitation est chargé.
Page 74 Tableau 66. Description des Paramètres du profil système (suite) Option Description Moniteur/Mwait Permet d’activer les instructions Moniteur/Mwait dans le processeur. Par défaut, l’option est définie sur Activé pour tous les profils systèmes, à l’exception de Personnalisé. REMARQUE : Cette option peut être désactivée lorsque le profil système est défini sur Personnalisé.
Page 75 Tableau 68. Informations de sécurité du module TPM 2.0 (suite) Option Description Lorsque cette option est définie sur Désactivé, les hiérarchies de stockage et de validation ne peuvent pas être utilisées. Lorsque cette option est définie sur Effacer, les valeurs des hiérarchies de stockage et de validation sont effacées, puis l’option est redéfinie sur Activé.
Page 76 Tableau 69. Détails de l’écran Sécurité des systèmes (suite) Option Description Interface de facilité de gestion Lorsqu’il est défini sur Désactivé, ce paramètre cache le système Management Engine (ME), intrabande les appareils HECI et les appareils IPMI du système d’exploitation. Cela empêche le système d’exploitation de modifier les paramètres de plafonnement de l’alimentation ME, et bloque l’accès à...
Page 77 Étapes 1. Pour accéder à la Configuration du système, appuyez sur la touche F2 immédiatement après le démarrage ou le redémarrage de votre système. 2. Dans l’écran Menu principal de configuration du système, cliquez sur BIOS du système > Sécurité du système. 3.
Page 78 5. Dans le champ Setup Password (Mot de passe de la configuration), modifiez ou supprimez le mot de passe existant, puis appuyez sur la touche Entrée ou sur la touche Tab. Si vous modifiez le mot de passe système et de configuration, un message vous invite à ressaisir le nouveau mots de passe. Si vous supprimez le mot de passe système et de configuration, un message vous invite à...
Page 79 L’accès à certaines fonctions des paramètres iDRAC exige une mise à niveau vers la licence iDRAC Enterprise. Pour plus d’informations sur l’utilisation de l’iDRAC, voir le Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur Integrated Dell Remote Access Controller) sur https://www.dell.com/idracmanuals.
Page 80 Gestion des systèmes intégrée Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller est démarré pendant la séquence de démarrage et fonctionne indépendamment du système d’exploitation.
Page 81 Pour accéder à l’option Démarrage PXE, démarrez le système, puis appuyez sur F12 pendant la phase POST au lieu d’utiliser la séquence de démarrage standard de la configuration du BIOS. Cette opération n’ouvre pas de menu ni ne permet la gestion des périphériques réseau.
Page 82 ● Carte système + carte LOM/OCP + carte RIO Validation de la configuration La nouvelle génération de systèmes Dell offre une flexibilité accrue d’interconnexion et des fonctionnalités avancées de gestion iDRAC pour collecter des informations de configuration système précises et signaler des erreurs de configuration.
Page 83 Tableau 73. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Configuration Le contrôleur iDRAC a trouvé un Câble, périphérique ou Configuration manquante : adaptateur manquante élément de configuration manquant dans la composant manquant ou PERC/HBA avant de carte correspondance la plus proche détectée.
Page 84 Tableau 75. Message d’erreur HWC8011 (suite) Code d’erreur HWC8011 1. Débranchez l’alimentation d’entrée. 2. Assurez-vous que la connexion des câbles et le positionnement des composants sont corrects. Si le problème persiste, contactez le prestataire de services. Catégorie Intégrité du système (HWC = Configuration matérielle) Gravité...
Page 85 Installation et retrait de composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Panneau avant (en option) • Capot du système •...
Page 86 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 87 Pour plus d’informations sur les instructions de câblage du bloc d’alimentation CC, accédez à https://www.dell.com/ poweredgemanuals > Serveurs rack > PowerEdge R760 > Sélectionnez ce produit > Documentation > Manuels et documents > Instructions de câblage pour le bloc d’alimentation 48 à 60 V CC. Panneau avant (en option) REMARQUE : L’écran LCD est disponible (en option) sur le panneau avant.
Page 88 Figure 30. Retrait du panneau avant avec l’écran LCD Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 89 Figure 31. Installation du panneau avant avec l’écran LCD Capot du système Retrait du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3.
Page 90 Figure 32. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 91 Figure 33. Installation du capot du système Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Cache du fond de panier de disques Retrait du capot du fond de panier de disques Prérequis 1.
Page 92 Figure 34. Retrait du capot du fond de panier de disques Étapes suivantes Réinstallez le capot du fond de panier de disques. Installation du capot du fond de panier de disques Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 93 Figure 35. Installation du capot du fond de panier de disques Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Installation et retrait de composants du système...
Page 94 Carénages à air Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 95 2. Abaissez le carénage d’aération dans le système jusqu’à ce qu’il soit fermement positionné. Figure 37. Installation du carénage d’aération Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait du capot supérieur du carénage d’aération du processeur graphique Prérequis PRÉCAUTION :...
Page 96 Figure 38. Retrait du capot supérieur du carénage d’aération du processeur graphique Étapes suivantes Réinstallez le capot supérieur du carénage d’aération du processeur graphique. Installation du capot supérieur du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 97 Figure 39. Installation du capot supérieur du carénage d’aération du processeur graphique Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait de la plaque de recouvrement du carénage d’aération du processeur graphique Prérequis 1.
Page 98 Figure 40. Retrait de la plaque de recouvrement du carénage d’aération du processeur graphique Étapes suivantes Remettez le carénage d’aération du processeur graphique en place. Installation de la plaque de recouvrement du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 99 Figure 41. Installation de la plaque de recouvrement du carénage d’aération du processeur graphique Étapes suivantes Installez le capot supérieur du carénage d’aération du processeur graphique. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 100 Figure 42. Retrait du carénage d’aération du processeur graphique Étapes suivantes Réinstallez le carénage d’aération du processeur graphique. Installation du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 101 Figure 43. Installation du carénage d’aération du processeur graphique Étapes suivantes Installez les cartes de montage pour carte d’extension pleine longueur. Installez le capot supérieur du carénage d’aération du processeur graphique. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 102 Figure 44. Retrait du carénage d’aération du module de disques arrière 2 x 2,5 pouces Étapes suivantes Remettez en place le carénage d’aération du module de disques arrière 2 x 2,5 pouces. Installation du carénage d’aération du module de disques arrière 2 x 2,5 pouces Prérequis 1.
Page 103 Figure 45. Installation du carénage d’aération du module de disques arrière 2 x 2,5 pouces Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait du carénage d’aération du module de disques arrière 4 x 2,5 pouces Prérequis PRÉCAUTION :...
Page 104 Figure 46. Retrait du carénage d’aération du module de disques arrière 4 x 2,5 pouces Étapes suivantes Remettez en place le carénage d’aération du module de disques arrière 4 x 2,5 pouces. Installation du carénage d’aération du module de disques arrière 4 x 2,5 pouces Prérequis 1.
Page 105 Figure 47. Installation du carénage d’aération du module de disques arrière 4 x 2,5 pouces Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Ventilateurs de refroidissement Retrait de l’assemblage du bâti du ventilateur Prérequis 1.
Page 106 Figure 48. Retrait de l’assemblage du bâti du ventilateur Étapes suivantes Remettez en place l’assemblage du bâti du ventilateur. Installation d’un assemblage de bâti de ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. PRÉCAUTION : Vérifiez que les câbles à...
Page 107 Figure 49. Installation d’un assemblage de bâti de ventilateur Étapes suivantes 1. S’il a été retiré, installez le carénage d’aération installez le carénage d’aération du processeur graphique. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 108 Figure 50. Retrait d’un ventilateur Étapes suivantes Remplacement d’un ventilateur. Installation d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. REMARQUE : La procédure d’installation d’un ventilateur standard (STD), d’un ventilateur hautes performances qualité...
Page 109 Figure 51. Installation d’un ventilateur Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait du ventilateur d’un module de disques arrière 2 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 110 Figure 52. Retrait du ventilateur d’un module de disques arrière 2 x 2,5 pouces Étapes suivantes Remettez en place le ventilateur du module de disques arrière 2 x 2,5 pouces. Installation du ventilateur d’un module de disques arrière 2 x 2,5 pouces Prérequis 1.
Page 111 Figure 53. Installation du ventilateur d’un module de disques arrière 2 x 2,5 pouces Étapes suivantes Installez le carénage d’aération du module de disques arrière 2 x 2,5 pouces. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 112 Figure 54. Retrait du ventilateur d’un module de disques arrière 4 x 2,5 pouces Étapes suivantes Remettez en place le ventilateur du module de disques arrière 4 x 2,5 pouces. Installation du ventilateur d’un module de disques arrière 4 x 2,5 pouces Prérequis 1.
Page 113 Figure 55. Installation du ventilateur d’un module de disques arrière 4 x 2,5 pouces Étapes suivantes Installez le carénage d’aération du module de disques arrière 4 x 2,5 pouces. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 114 Figure 56. Retrait d’un cache de disque Étapes suivantes Remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
Page 115 PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation www.dell.com/storagecontrollermanuals de la carte contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation de disques.
Page 116 des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque de remplacement sont immédiatement perdues après l’installation du disque. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez le panneau avant. 3. Pour assembler les disques au système, retirez le support de disque ou le cache de disque. Étapes 1.
Page 117 Figure 60. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez le cache du disque.
Page 118 Figure 61. Installation d’un disque dans un support de disque Étapes suivantes Installez un support de disque dur. Module de disque arrière Retrait du module de disques arrière 2 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 119 Figure 62. Retrait du module de disques arrière 2 x 2,5 pouces Étapes suivantes Remettez en place le module de disques arrière 2 x 2,5 pouces. Installation du module de disques arrière 2 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 120 Figure 63. Installation du module de disques arrière 2 x 2,5 pouces Étapes suivantes 1. Connectez tous les câbles au module de disques arrière et routez-les. Installez les lecteurs. 3. Le cas échéant, réinstallez le carénage d’aération. 4. Suivez la procédure décrite dans la section Après une intervention à...
Page 121 6. Débranchez les câbles connectés au module de disque arrière. REMARQUE : Pour plus d’informations, reportez-vous à la section Routages de câbles. Tableau 77. Numéros de logement des baies de disques arrière Configurations avec quatre disques arrière Numéros de logement de la baie 0 Numéros de logement de la baie 1 12 disques SAS/SATA 3,5 pouces + 4 disques Logements 0, 1, 2 et 3...
Page 122 Figure 64. Retrait du module de disques arrière 4 x 2,5 pouces Étapes suivantes Remettez en place le module de disques arrière 4 x 2,5 pouces. Installation du module de disques arrière 4 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 123 Options de disques durs prises en charge Fond de panier SATA 2,5 pouces (8 disques) Fond de panier SAS ou SATA 2,5 pouces (8 disques) PowerEdge R760 Fond de panier SAS/SATA 3,5 pouces (12 disques) Fond de panier SAS, SATA ou NVMe 2,5 pouces (24 disques)
Page 124 Figure 66. Fond de panier pour 8 disques NMVe 2,5 pouces 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC au fond de panier) 3. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) Figure 67. Fond de panier de 8 disques de 2,5 pouces 1.
Page 125 Figure 69. Fond de panier pour 24 disques 2,5 pouces (vue avant) Figure 70. Fond de panier pour 24 disques 2,5 pouces (vue du dessus) 1. BP_CTRL 2. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) 3.
Page 126 11. BP_PWR_1 12. BP_DST_PA2 (connecteur PCIe/NVMe) 13. BP_DST_PB1 (connecteur PCIe/NVMe) 14. BP_DST_PA1 (connecteur PCIe/NVMe) Retrait du fond de panier de disque Prérequis PRÉCAUTION : Pour éviter d’endommager les disques et le fond de panier, retirez les disques du système avant de retirer le fond de panier.
Page 127 Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 128 Installez le capot du fond de panier de disques. 7. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Supports de paroi latérale Retrait du support de paroi latérale Il existe deux supports de paroi latérale de chaque côté du système. La procédure de retrait est similaire. Prérequis 1.
Page 129 Étapes suivantes Remettez en place le support de paroi latérale. Installation du support de paroi latérale Il existe deux supports de paroi latérale de chaque côté du système. La procédure d’installation est similaire. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 130 Étapes suivantes Remettez en place l’assemblage du bâti du ventilateur. 2. S’il a été retiré, installez le carénage d’aération installez le carénage d’aération du processeur graphique. 3. S’il a été retiré, installez le capot du fond de panier de disques. 4.
Page 131 Figure 77. Configuration 1 : 12 disques SAS/SATA 3,5 pouces avec APERC sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 80. 12 disques SAS/SATA 3,5 pouces avec APERC sur carte de montage 2 Commande À...
Page 132 Figure 78. Configuration 2 : 12 disques SAS/SATA 3,5 pouces + 2 disques SAS/SATA 2,5 pouces avec APERC sur carte de montage 1 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 133 Figure 79. Configuration 3 : 12 disques SAS/SATA 3,5 pouces + 2 disques SAS/SATA 2,5 pouces avec APERC sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 134 Figure 80. Configuration 4 : 12 disques SAS/SATA 3,5 pouces + 2 disques NVMe 2,5 pouces avec APERC sur carte de montage 1 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 135 Figure 81. Configuration 5 : 12 disques SAS/SATA 3,5 pouces + 2 disques NVMe 2,5 pouces avec APERC sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 136 Figure 82. Configuration 6 : 12 disques SAS/SATA 3,5 pouces + 4 disques SAS/SATA 2,5 pouces avec APERC sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 137 Figure 83. Configuration 7 : 12 disques SAS/SATA 3,5 pouces + 4 disques NVMe 2,5 pouces avec APERC sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 138 Figure 84. Configuration 8 : 8 disques NVMe 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 87. 8 disques NVMe de 2,5 pouces Commande À SL1_CPU2_PA1 (connecteur de transmission sur la BP_DST_PA1 (connecteur de transmission du fond carte système)
Page 139 Figure 85. Configuration 9 : 8 disques NVMe RAID 2,5 pouces avec fPERC (H755N) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 88. 8 disques NVMe RAID 2,5 pouces avec fPERC (H755N) Commande À...
Page 140 Figure 86. Configuration 10 : 8 disques NVMe RAID 2,5 pouces avec fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 89. 8 disques NVMe RAID 2,5 pouces avec fPERC (H965i) Commande À...
Page 141 Figure 87. Configuration 11 : 8 disques universels (SAS/SATA/NVMe) 2,5 pouces avec fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 90. 8 disques universels (SAS/SATA/NVMe) 2,5 pouces avec fPERC (HBA355i, H355, H755) Commande À...
Page 142 Figure 88. Configuration 12 : 16 disques NVMe RAID 2,5 pouces avec fPERC (H755N) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 91. 16 disques NVMe RAID 2,5 pouces avec fPERC (H755N) Commande À...
Page 143 Figure 89. Configuration 13 : 16 disques NVMe 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 92. 16 disques NVMe de 2,5 pouces Commande À SL2_CPU2_PA1 (connecteur de transmission sur la BP_DST_PA1 (connecteur de transmission du fond carte système)
Page 144 Figure 90. Configuration 14 : 16 disques NVMe RAID 2,5 pouces avec fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 93. 16 disques NVMe RAID 2,5 pouces avec fPERC (H965i) Commande À...
Page 145 Tableau 93. 16 disques NVMe RAID 2,5 pouces avec fPERC (H965i) (suite) Commande À CTRL_SRC_PA1 (connecteur du contrôleur fPERC) BP_DST_PA1 (connecteur de transmission du fond de panier) et BP_DST_PB1 (connecteur de transmission du fond de panier) REMARQUE : Un fond de panier NVMe de 8 disques 2,5 pouces avec fPERC H965i doit être assemblé à l’extérieur et inséré dans le système, ainsi que tous les câbles nécessaires.
Page 146 Figure 92. Configuration 16 : 16 disques SAS/SATA 2,5 pouces avec fPERC (H965i) Tableau 95. 16 disques SAS/SATA 2,5 pouces avec fPERC (H965i) Commande À SL3_CPU1_PA2 (connecteur de transmission sur CTRL_DST_PA1 (connecteur d’entrée du la carte système) fPERC) SL4_CPU1_PB2 (connecteur de transmission sur CTRL_DST_PB1 (connecteur d’entrée du la carte système) fPERC)
Page 147 Figure 93. Configuration 17 : 16 disques SAS/SATA 2,5 pouces + 8 disques NVMe 2,5 pouces avec fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 148 Figure 94. Configuration 18 : 16 disques SAS/SATA 2,5 pouces + 8 disques NVMe 2,5 pouces avec fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 97. 16 disques SAS/SATA 2,5 pouces + 8 disques NVMe 2,5 pouces avec fPERC (H965i) Commande À...
Page 149 Figure 95. Configuration 19 : 16 disques SAS/SATA 2,5 pouces + 8 disques NVMe 2,5 pouces avec fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 150 Figure 96. Configuration 20 : 16 disques SAS/SATA 2,5 pouces + 8 disques NVMe 2,5 pouces avec fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 99. 16 disques SAS/SATA 2,5 pouces + 8 disques NVMe 2,5 pouces avec fPERC (H965i) Commande À...
Page 151 Figure 97. Configuration 21 : 24 disques SAS/SATA 2,5 pouces avec 8 logements universels (SAS/SATA/NVMe) et fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 100. 24 disques SAS/SATA 2,5 pouces avec 8 logements universels (SAS/SATA/NVMe) et fPERC (H965i) Commande À...
Page 152 Figure 98. Configuration 22 : 24 disques SAS/SATA 2,5 pouces avec fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 101. 24 disques SAS/SATA 2,5 pouces avec fPERC (H965i) Commande À...
Page 153 Figure 99. Configuration 23 : 24 disques SAS/SATA 2,5 pouces + 2 disques NVMe 2,5 pouces avec fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 102. 24 disques SAS/SATA 2,5 pouces + 2 disques NVMe 2,5 pouces avec fPERC (H965i) Commande À...
Page 154 Figure 100. Configuration 24 : 24 disques SAS/SATA 2,5 pouces + 2 disques SAS/SATA 2,5 pouces avec fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 103. 24 disques SAS/SATA 2,5 pouces + 2 disques SAS/SATA 2,5 pouces avec fPERC (H965i) Commande À...
Page 155 Figure 101. Configuration 25 : 24 disques SAS/SATA 2,5 pouces + 4 disques SAS/SATA 2,5 pouces avec fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 104. 24 disques SAS/SATA 2,5 pouces + 4 disques SAS/SATA 2,5 pouces avec fPERC (H965i) Commande À...
Page 156 Figure 102. Configuration 26 : 24 disques SAS/SATA 2,5 pouces + 4 disques NVMe 2,5 pouces avec fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 105. 24 disques SAS/SATA 2,5 pouces + 4 disques NVMe 2,5 pouces avec fPERC (H965i) Commande À...
Page 157 Figure 103. Configuration 27 : 24 disques SAS/SATA 2,5 pouces avec double contrôleur, fPERC (H965i) et APERC sur carte de montage 1 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 158 Figure 104. Configuration 28 : 24 disques SAS/SATA 2,5 pouces avec double contrôleur, fPERC (H965i) et APERC sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 159 Figure 105. Configuration 29 : 24 disques SAS/SATA 2,5 pouces + 2 disques SAS/SATA 2,5 pouces avec double contrôleur, fPERC (H965i) et APERC sur carte de montage 1 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 160 Figure 106. Configuration 30 : 24 disques SAS/SATA 2,5 pouces + 2 disques SAS/SATA 2,5 pouces avec double contrôleur, fPERC (H965i) et APERC sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 161 Figure 107. Configuration 31 : 24 disques SAS/SATA 2,5 pouces avec 8 logements universels (SAS/SATA/NVMe) et fPERC (H965i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 110. 24 disques SAS/SATA 2,5 pouces avec 8 logements universels (SAS/SATA/NVMe) et fPERC (H965i) Commande À...
Page 162 Figure 108. Configuration 32 : 24 disques SAS/SATA 2,5 pouces avec 8 logements universels (SAS/SATA/NVMe) et fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 111.
Page 163 Figure 109. Configuration 33 : 24 disques SAS/SATA 2,5 pouces avec fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 112. 24 disques SAS/SATA 2,5 pouces avec fPERC (HBA355i, H355, H755) Commande À...
Page 164 Figure 110. Configuration 34 : 24 disques SAS/SATA 2,5 pouces + 2 disques NVMe 2,5 pouces avec fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 165 Figure 111. Configuration 35 : 24 disques SAS/SATA 2,5 pouces + 2 disques SAS/SATA 2,5 pouces avec fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 166 Figure 112. Configuration 36 : 24 disques SAS/SATA 2,5 pouces + 4 disques SAS/SATA 2,5 pouces avec fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 167 Figure 113. Configuration 37 : 24 disques SAS/SATA 2,5 pouces + 4 disques NVMe 2,5 pouces avec fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 168 Figure 114. Configuration 38 : 24 disques SAS/SATA 2,5 pouces avec double contrôleur, fPERC (HBA355i, H355, H755) et APERC sur carte de montage 1 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 169 Figure 115. Configuration 39 : 24 disques SAS/SATA 2,5 pouces avec double contrôleur, fPERC (HBA355i, H355, H755) et APERC sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 170 Figure 116. Configuration 40 : 24 disques SAS/SATA 2,5 pouces + 2 disques SAS/SATA 2,5 pouces avec double contrôleur, fPERC (HBA355i, H355, H755) et APERC sur carte de montage 1 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 171 Figure 117. Configuration 41 : 24 disques SAS/SATA 2,5 pouces + 2 disques SAS/SATA 2,5 pouces avec double contrôleur, fPERC (HBA355i, H355, H755) et APERC sur carte de montage 2 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 172 Figure 118. Configuration 42 : 24 disques SAS/SATA 2,5 pouces avec 8 logements universels (SAS/SATA/NVMe) et fPERC (HBA355i, H355, H755) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 121.
Page 173 Figure 119. Configuration 43 : 24 disques SAS/SATA 2,5 pouces avec 4 logements universels (SAS/SATA/NVMe) + 4 disques SAS/SATA 2,5 pouces avec fPERC (HBA355i) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 174 Figure 120. Configuration 44 : 16 disques 2,5 pouces (8 disques SAS/SATA avec fPERC (HBA355i, H355, H755) + 8 disques NVMe RAID avec fPERC (H755N)) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 175 Figure 121. Configuration 45 : 16 disques 2,5 pouces (8 disques SAS/SATA avec fPERC (HBA355i, H355, H755) + 8 disques NVMe RAID avec fPERC (H965i)) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 176 Figure 122. Configuration 46 : 16 disques 2,5 pouces (8 disques SAS/SATA avec fPERC (H965i) + 8 disques NVMe RAID avec fPERC (H755N)) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 177 Figure 123. Configuration 47 : 16 disques 2,5 pouces (8 disques SAS/SATA avec fPERC (H965i) + 8 disques NVMe RAID avec fPERC (H965i)) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse.
Page 178 Figure 124. Configuration 48 : 24 disques passifs 2,5 pouces (NVMe Gen4) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 127. 24 disques passifs 2,5 pouces (NVMe Gen4) Commande À...
Page 179 Figure 125. Configuration 49 : module BOSS-N1 sur carte de montage 1 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 128. Module BOSS-N1 sur carte de montage 1 Commande À...
Page 180 Figure 126. Configuration 50 : module BOSS-N1 dans un module de disques arrière 4 x 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 129. Module BOSS-N1 dans un module de disques arrière 4 x 2,5 pouces Commande À...
Page 181 2. Faites glisser le module PERC avant à montage arrière pour le sortir de son connecteur sur le fond de panier de disques. Figure 127. Retrait du module PERC avant de montage arrière Étapes suivantes Réinstallez le module PERC avant à montage arrière.
Page 182 Figure 128. Installation du module PERC avant à montage arrière Étapes suivantes 1. Connectez tous les câbles et mémorisez leur routage. Installez l’assemblage du bâti du ventilateur. 3. S’il a été retiré, installez le carénage d’aération installez le carénage d’aération du processeur graphique.
Page 183 Figure 129. Retrait du module APERC 4. Si le module APERC n’est pas remis en place, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 184 Étapes suivantes Remettez le module APERC en place. Installation du module de l’adaptateur PERC Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 185 Instructions relatives à la mémoire système Le système PowerEdge R760 prend en charge les barrettes DIMM DDR5 à registres (RDIMM). Votre mémoire système est organisée en huit canaux par processeur (deux sockets de mémoire par canal) pour un total de 16 sockets de mémoire par processeur et de 32 sockets de mémoire par système.
Page 186 Figure 133. Canaux de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 130. Canaux de mémoire Processeu Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Processeur Logement Logements Logements Emplacement Logements A4 Emplaceme...
Page 187 Tableau 131. Tableau des mémoires prises en charge Type de Rang Capacité Tension nominale Vitesse de fonctionnement module DIMM et vitesse de la 1 barrette DIMM 2 barrettes DIMM mémoire DIMM par canal (DPC) par canal (DPC) RDIMM 16 Go DDR5 (1,1 V), 4 800 MT/s 4 400 MT/s...
Page 188 Tableau 132. Règles d’installation de mémoire (suite) Processeur Configuration Population de la mémoire Informations sur l’installation de mémoire processeur 1. L’installation A{6}, B{6}, A{7}, B{7} A{8}, sont prises en charge par du processeur 1 et celle B{8}, A{9}, B{9}, A{10}, B{10}, système.
Page 189 Étapes suivantes Remettez en place le module de mémoire. Installation d’un module de mémoire Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 190 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 3. Pour vérifier que le module de mémoire a été correctement installé, appuyez sur la touche F2 lors du redémarrage et accédez au Menu principal de la configuration système > BIOS du système > Paramètres de la mémoire. Dans l’écran Paramètres de la mémoire, la taille de la mémoire système doit refléter la capacité...
Page 191 Figure 136. Retrait du module du dissipateur de chaleur du processeur 3. Soulevez le module PHM pour le sortir du système et mettez-le de côté avec le processeur orienté vers le haut. Figure 137. Retrait d’un dissipateur de chaleur Étapes suivantes Si vous retirez uniquement un dissipateur de chaleur défectueux, remettez en place le nouveau dissipateur ;...
Page 192 Retrait du processeur Prérequis AVERTISSEMENT : Retirez le processeur du module dissipateur de chaleur-processeur (PHM) uniquement si vous remplacez le processeur ou le dissipateur de chaleur. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 193 Figure 139. Retrait du clip de fixation Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 194 Figure 140. Installation du clip de fixation 3. Alignez le processeur sur le clip de fixation, en appuyant à l’aide de vos doigts sur les quatre côtés du clip de fixation jusqu’à ce qu’il s’enclenche. REMARQUE : Assurez-vous que le processeur est correctement verrouillé sur le clip de fixation. Figure 141.
Page 195 PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur. REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après l’avoir utilisée. Figure 142. Application de graisse thermique 6.
Page 196 ● Veillez à aligner l’indicateur de broche 1 du dissipateur de chaleur sur l’indicateur de broche 1 du clip de fixation pour ensuite placer le dissipateur de chaleur sur le clip de fixation. Figure 144. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module de dissipateur de chaleur du processeur Installez le carénage d’aération...
Page 197 REMARQUE : Assurez-vous que le module de processeur et dissipateur de chaleur est parallèle à la carte système pour éviter d’endommager les composants. Figure 145. Installation du dissipateur de chaleur du processeur 3. Réglez les câbles anti-inclinaison en position verrouillée (vers l’extérieur), puis utilisez un tournevis Torx T30 pour serrer les écrous imperdables (8 po-lbf) sur le dissipateur de chaleur dans l’ordre ci-dessous : a.
Page 198 Figure 146. Placement des câbles anti-inclinaison en position verrouillée et serrage des écrous Étapes suivantes Installez le carénage d’aération installez le carénage d’aération du processeur graphique. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
Page 199 d. Revenez au premier écrou et desserrez-le complètement. REMARQUE : Assurez-vous que les câbles anti-inclinaison sur le module DLC sont en position verrouillée lorsque vous desserrez les écrous imperdables. 7. Placez les câbles anti-inclinaison sur le module DLC en position déverrouillée et soulevez le module DLC pour le sortir du système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes.
Page 200 PRÉCAUTION : Il est prévu qu’une décharge de la batterie CMOS ou qu’une erreur de la somme de contrôle CMOS s’affiche au cours de la première mise sous tension du système après le remplacement du processeur ou de la carte système.
Page 201 Figure 149. Retrait du clip de fixation Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 202 Figure 150. Installation du clip de fixation 3. Alignez le processeur sur le clip de fixation, en appuyant à l’aide de vos doigts sur les quatre côtés du clip de fixation jusqu’à ce qu’il s’enclenche. REMARQUE : Assurez-vous que le processeur est correctement verrouillé sur le clip de fixation. Figure 151.
Page 203 PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur. REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après l’avoir utilisée. Figure 152. Application de graisse thermique 6.
Page 204 REMARQUE : ● Assurez-vous que les éléments de verrouillage du clip de fixation et du module DLC sont alignés pendant l’assemblage. ● Veillez à aligner l’indicateur de broche 1 du module DLC sur l’indicateur de broche 1 du clip de fixation pour ensuite placer le module DLC sur le clip de fixation.
Page 205 REMARQUE : Assurez-vous que les tubes et le câble de détection des fuites du module DLC sont placés vers l’arrière du système. 2. Placez le module sur le logement du processeur et placez tous les câbles anti-inclinaison en position verrouillée (vers l’extérieur). 3.
Page 206 événement. Cela n’empêche pas le démarrage de votre système. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs PowerEdge) à l’adresse www.dell.com/poweredgemanuals. Consignes d’installation des cartes d’extension Figure 156.
Page 207 Figure 157. Carte de montage 1B 1. Logement 1 2. Logement 2 Figure 158. Carte de montage 1R 1. Logement 1 2. Logement 2 Installation et retrait de composants du système...
Page 208 Figure 159. Carte de montage 1R pleine longueur 1. Logement 1 2. Logement 2 Figure 160. Carte de montage 1P 1. Logement 2 Installation et retrait de composants du système...
Page 209 Figure 161. Carte de montage 1P pleine longueur 1. Logement 2 Figure 162. Carte de montage 1Q 1. Logement 1 2. Logement 2 Installation et retrait de composants du système...
Page 210 Figure 163. Carte de montage 2A 1. Logement 6 2. Logement 3 Figure 164. Carte de montage 3A 1. Logement 5 Installation et retrait de composants du système...
Page 211 Figure 165. Carte de montage 3A pleine longueur 1. Logement 5 Figure 166. Carte de montage 3B 1. Logement 4 2. Logement 5 Installation et retrait de composants du système...
Page 212 Figure 167. Carte de montage 4P 1. Logement 7 Figure 168. Carte de montage 4P pleine longueur 1. Logement 7 Installation et retrait de composants du système...
Page 213 Figure 169. Carte de montage 4B 1. Logement 8 2. Logement 7 Figure 170. Carte de montage 4Q 1. Logement 7 2. Logement 8 Installation et retrait de composants du système...
Page 214 Figure 171. Carte de montage 4R 1. Logement 7 2. Logement 8 REMARQUE : Les logements de carte d’extension ne sont pas échangeables à chaud. Le tableau suivant présente des consignes d’installation des cartes d’extension afin d’assurer une installation et un refroidissement corrects.
Page 215 Tableau 133. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de Logements PCIe Format Processeur de Bande passante montage pour contrôle électrique/ carte d’extension connecteur physique du logement Profil bas Processeur 1 PCIe Gen4 x16 (connecteur x16) Profil bas Processeur 2 PCIe Gen4 x16...
Page 216 Tableau 133. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de Logements PCIe Format Processeur de Bande passante montage pour contrôle électrique/ carte d’extension connecteur physique du logement Hauteur standard Processeur 2 PCIe Gen4 x8 (connecteur x16) Hauteur standard Processeur 1 et 2 PCIe Gen5 x16...
Page 217 Tableau 133. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de Logements PCIe Format Processeur de Bande passante montage pour contrôle électrique/ carte d’extension connecteur physique du logement Hauteur standard Processeur 2 PCIe Gen5 x8 (connecteur x16) Hauteur standard Processeur 2 PCIe Gen5 x8...
Page 218 Tableau 133. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de Logements PCIe Format Processeur de Bande passante montage pour contrôle électrique/ carte d’extension connecteur physique du logement Hauteur standard Processeur 2 PCIe Gen5 x8 (connecteur x16) Hauteur standard Processeur 2 PCIe Gen5 x8...
Page 219 Tableau 135. Configuration 1 : R1B + R2A + R3B + R4B (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 25 Gbit) Logement intégré Broadcom (OCP : 10 Gbit) Logement intégré Intel (OCP : 10 Gbit) Logement intégré...
Page 220 Tableau 135. Configuration 1 : R1B + R2A + R3B + R4B (suite) Type de carte Priorité du logement Nombre maximum de cartes QLogic (Marvell) (HBA : FC32) 5, 4, 7, 1, 2 QLogic (Marvell) (HBA : FC32) 6, 3 QLogic (Marvell) (HBA : FC32) 5, 4, 7, 1, 2 QLogic (Marvell) (HBA : FC32)
Page 221 Tableau 136. Configuration 2 : R1Q + R2A + R3B + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 1 Gbit) Logement intégré Foxconn (BOSS) Logement intégré Foxconn (PERC 12 avant) Logement intégré Foxconn (PERC 11 avant) Logement intégré...
Page 222 Tableau 136. Configuration 2 : R1Q + R2A + R3B + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (Carte NIC : 25 Go) 5, 4, 7, 1, 2 Broadcom (Carte NIC : 25 Go) 6, 3 Broadcom (carte NIC : 10 Gbit/s) 5, 4, 7, 1, 2...
Page 223 Tableau 137. Configuration 3-1 : R1P + R2A + R3B + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Foxconn (PERC 11 avant) Logement intégré Foxconn (PERC 11 avant) Logement intégré Foxconn (PERC 11 avant) Logement intégré...
Page 224 Tableau 137. Configuration 3-1 : R1P + R2A + R3B + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (Emulex) (HBA : FC32) 6, 3 QLogic (Marvell) (HBA : FC32) 5, 4, 7, 2 QLogic (Marvell) (HBA : FC32) 6, 3 QLogic (Marvell) (HBA : FC32)
Page 225 Tableau 138. Configuration 3-2 : R1P + R2A + R3B + R4P (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré...
Page 226 Tableau 138. Configuration 3-2 : R1P + R2A + R3B + R4P (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (Carte NIC : 25 Go) 7, 2 Intel (Carte NIC : 10 Gbit) 7, 2 Mellanox (NIC : 25 Go) 5, 4, 7, 2 Mellanox (NIC : 25 Go)
Page 227 Tableau 139. Configuration 4-1 : R1P + R2A + R3B + R4R (HL) Type de carte Priorité du logement Nombre maximum de cartes Inventec (VGA) 8, 4 Inventec (de série) 8, 4 Mellanox (DPU : 25 Gbit) 5, 4, 2 Inventec (carte LOM) Logement intégré...
Page 228 Tableau 139. Configuration 4-1 : R1P + R2A + R3B + R4R (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 100 Gbit) 6, 3 Intel (NIC : 100 Gbit) Intel (carte NIC : 25 Go) Intel (carte NIC : 25 Go) Broadcom (Carte NIC : 25 Go) Intel (Carte NIC : 10 Gbit)
Page 229 Tableau 139. Configuration 4-1 : R1P + R2A + R3B + R4R (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 1 Gbit) 6, 3 Broadcom (NIC : 1 Gbit) 5, 4, 2 Broadcom (NIC : 1 Gbit) 6, 3 Foxconn (adaptateur externe) 5, 4, 6, 3, 2...
Page 230 Tableau 140. Configuration 5-1 : R1R + R2A + R3A + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Mellanox (NIC : VPI HDR) 5, 7, 1, 2 Mellanox (NIC : VPI HDR) 6, 3 Mellanox (NIC : 100 Gbit) 5, 7, 1, 2 Mellanox (NIC : 100 Gbit)
Page 231 Tableau 140. Configuration 5-1 : R1R + R2A + R3A + R4P (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (carte NIC : 10 Gbit/s) 6, 3 Intel (Carte NIC : 10 Gbit) 5, 7, 1, 2 Intel (Carte NIC : 10 Gbit) 6, 3 Intel (Carte NIC : 10 Gbit)
Page 232 Tableau 141. Configuration 5-2 : R1R + R2A + R3A + R4P (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Foxconn (adaptateur PERC 11) 1, 3, 2 Foxconn (adaptateur PERC 11) 1, 3, 2 Foxconn (adaptateur PERC 11) 1, 3, 2 NVIDIA (processeur graphique H100) NVIDIA (processeur graphique A40)
Page 233 Tableau 141. Configuration 5-2 : R1R + R2A + R3A + R4P (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (Emulex) (HBA : FC32) 6, 3 QLogic (Marvell) (HBA : FC32) 5, 7, 1, 2 QLogic (Marvell) (HBA : FC32) 6, 3 QLogic (Marvell) (HBA : FC32)
Page 234 Tableau 142. Configuration 6 : R2A + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré Foxconn (BOSS) Logement intégré...
Page 235 Tableau 142. Configuration 6 : R2A + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (carte NIC : 10 Gbit/s) Broadcom (carte NIC : 10 Gbit/s) 3, 6 Broadcom (carte NIC : 10 Gbit/s) 7, 3, 6 Broadcom (carte NIC : 10 Gbit/s) Broadcom (carte NIC : 10 Gbit/s) 3, 6...
Page 236 Tableau 143. Configuration 7 : R1Q + R2A + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Foxconn (adaptateur PERC 12) Foxconn (adaptateur PERC 11) Foxconn (adaptateur PERC 11) Foxconn (adaptateur PERC 11) Foxconn (adaptateur PERC 11) Mellanox (NIC : VPI HDR100) 6, 3 Mellanox (NIC : VPI HDR)
Page 237 Tableau 143. Configuration 7 : R1Q + R2A + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 1 Gbit) 7, 1, 2 Intel (NIC : 1 Gbit) 6, 3 Intel (NIC : 1 Gbit) 7, 1, 2 Intel (NIC : 1 Gbit) 6, 3...
Page 238 Tableau 144. Configuration 7 : R1Q + R2A + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 100 Gbit) 6, 3 Mellanox (NIC : 25 Go) 7, 1, 2 Mellanox (NIC : 25 Go) 6, 3 Intel (carte NIC : 25 Go) 7, 1, 2...
Page 239 Tableau 145. Configuration 8 : R1B + R2A Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré Foxconn (BOSS) Logement intégré Foxconn (adaptateur PERC 11) 1, 3, 2 Foxconn (adaptateur PERC 11) 1, 3, 2...
Page 240 Tableau 145. Configuration 8 : R1B + R2A (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (Carte NIC : 10 Gbit) Intel (Carte NIC : 10 Gbit) 1, 2 Intel (Carte NIC : 10 Gbit) Intel (NIC : 1 Gbit) 1, 2 Intel (NIC : 1 Gbit) Intel (NIC : 1 Gbit)
Page 241 Tableau 146. Configuration 9 : R1Q + R2A + R4R (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (NIC : 100 Gbit) Intel (NIC : 100 Gbit) Mellanox (NIC : 25 Go) 7, 1, 2 Mellanox (NIC : 25 Go) Intel (carte NIC : 25 Go) 7, 1, 2 Intel (carte NIC : 25 Go)
Page 242 Tableau 147. Configuration 10-1 : R1P + R2A + R4R (HL) Type de carte Priorité du logement Nombre maximum de cartes Inventec (VGA) Inventec (de série) Mellanox (DPU : 25 Gbit) 7, 2 Inventec (carte LOM) Logement intégré Intel (OCP : 25 Gbit/s) Logement intégré...
Page 243 Tableau 147. Configuration 10-1 : R1P + R2A + R4R (HL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (Carte NIC : 10 Gbit) Mellanox (NIC : 25 Go) 7, 2 Mellanox (NIC : 25 Go) Intel (carte NIC : 25 Go) 7, 2 Intel (carte NIC : 25 Go)
Page 244 Tableau 148. Configuration 10-2 : R1P + R2A + R4R (FL) Type de carte Priorité du logement Nombre maximum de cartes Inventec (VGA) Inventec (de série) Mellanox (carte DPU : 100 Gbit) Inventec (carte LOM) Logement intégré Intel (OCP : 25 Gbit/s) Logement intégré...
Page 245 Tableau 148. Configuration 10-2 : R1P + R2A + R4R (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 100 Gbit) Intel (NIC : 100 Gbit) Intel (NIC : 100 Gbit) Intel (carte NIC : 25 Go) Intel (carte NIC : 25 Go) Broadcom (Carte NIC : 25 Go) Intel (Carte NIC : 10 Gbit)
Page 246 Tableau 148. Configuration 10-2 : R1P + R2A + R4R (FL) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 1 Gbit) 7, 2 Intel (NIC : 1 Gbit) Broadcom (NIC : 1 Gbit) 7, 2 Broadcom (NIC : 1 Gbit) Foxconn (adaptateur externe) 7, 3, 2...
Page 247 Tableau 149. Configuration 11 : carte d’accès R1 + R2A + R3B + carte d’accès R4 (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (Emulex) (HBA : FC32) 6, 3 QLogic (Marvell) (HBA : FC32) 5, 4 QLogic (Marvell) (HBA : FC32) 6, 3 QLogic (Marvell) (HBA : FC32)
Page 248 Tableau 150. Configuration 12 : R1Q + R2A + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 1 Gbit) Intel (OCP : 1 Gbit) Foxconn (BOSS) Foxconn (PERC 12 avant) Foxconn (PERC 11 avant) Foxconn (PERC 11 avant) Foxconn (PERC 11 avant) Foxconn (PERC 11 avant)
Page 249 Tableau 150. Configuration 12 : R1Q + R2A + R4Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (carte NIC : 10 Gbit/s) 7, 1, 2, 6, 3 Broadcom (carte NIC : 10 Gbit/s) 7, 1, 2 Broadcom (carte NIC : 10 Gbit/s) 6, 3 Intel (Carte NIC : 10 Gbit)
Page 250 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 172. Retrait de la carte de montage pour carte d’extension 1 Figure 173. Retrait de la carte de montage pour carte d’extension 3 Installation et retrait de composants du système...
Page 251 Figure 174. Retrait de la carte de montage pour carte d’extension 2 Figure 175. Retrait de la carte de montage pour carte d’extension 4 3. Si les cartes de montage ne sont pas remises en place, installez les caches de carte de montage et serrez les vis imperdables si nécessaire.
Page 252 Figure 176. Installation du cache de la carte de montage 1 Figure 177. Installation du cache de la carte de montage 2 Installation et retrait de composants du système...
Page 253 Figure 178. Installation du cache de la carte de montage 3 Figure 179. Installation du cache de la carte de montage 4 Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1.
Page 254 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 255 Figure 182. Retrait du cache de la carte de montage 3 Figure 183. Retrait du cache de la carte de montage 4 2. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 3.
Page 256 Figure 184. Installation de la carte de montage pour carte d’extension 2 Figure 185. Installation de la carte de montage pour carte d’extension 1 Installation et retrait de composants du système...
Page 257 Figure 186. Installation de la carte de montage pour carte d’extension 3 Figure 187. Installation de la carte de montage pour carte d’extension 4 Étapes suivantes 1. Si obligatoire, reconnectez les câbles à la carte d’extension ou à la carte système. Installez le carénage d’aération installez le carénage d’aération du processeur graphique.
Page 258 Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 259 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 260 Figure 190. Retrait de la plaque de recouvrement 3. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage. 4. Insérez fermement la carte dans le connecteur de carte d’extension, jusqu’à ce qu’elle soit correctement positionnée. 5.
Page 261 Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension. Installez les cartes de montage pour cartes d’extension. Installez le carénage d’aération installez le carénage d’aération du processeur graphique. 4. Suivez la procédure décrite dans la section Après une intervention à...
Page 262 Figure 192. Retrait de la carte de montage pour carte d’extension (carte de montage 1) Figure 193. Retrait de la carte de montage pour carte d’extension (carte de montage 4) 2. Si les cartes de montage ne sont pas remises en place, installez les caches des cartes de montage et serrez les vis imperdables. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 263 Figure 194. Installation du cache de la carte de montage 1 Figure 195. Installation du cache de la carte de montage 4 Étapes suivantes Réinstallez la carte de montage pour carte d’extension pleine longueur. Installation des cartes de montage pour carte d’extension pleine longueur Prérequis 1.
Page 264 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. Si vous installez pour la première fois une carte de montage pour carte d’extension pleine longueur, retirez le carénage d’aération remplacez-le par le carénage d’aération du processeur graphique.
Page 265 Figure 197. Retrait du cache de la carte de montage 4 2. Pour installer les cartes de montage pour carte d’extension pleine longueur : a. Pour la carte de montage 4, branchez le câble d’alimentation du processeur graphique au connecteur PWR2_B et le câble de transmission au connecteur PSU2_SIG sur la carte système.
Page 266 Figure 198. Installation de la carte de montage pour carte d’extension (carte de montage 4) Figure 199. Installation de la carte de montage pour carte d’extension (carte de montage 1) Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension ou à la carte système. Installez le capot supérieur du carénage d’aération du processeur graphique.
Page 267 Retrait d’un processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. S’ils sont branchés, déconnectez les câbles de la carte d’extension. Retirez le capot supérieur du carénage d’aération du processeur graphique.
Page 268 Figure 201. Retrait du processeur graphique de la carte de montage 4 3. Si vous retirez définitivement le processeur graphique, installez une plaque de recouvrement. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 269 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 270 également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à la circulation d’air à l’intérieur du système. Figure 203. Retrait de la plaque de recouvrement 2. Pour installer le processeur graphique dans la carte de montage 1 : a.
Page 271 Figure 204. Installation du processeur graphique dans la carte de montage 1 3. Pour installer le processeur graphique dans la carte de montage 4 : a. Branchez le câble d’alimentation du processeur graphique à la carte de processeur graphique. b. Alignez le connecteur du processeur graphique sur celui de la carte de montage. c.
Page 272 REMARQUE : La plaque de recouvrement du carénage d’aération du processeur graphique doit être installée si vous utilisez une carte de processeur graphique simple largeur ou une carte de montage vide. Installez la carte de montage pour carte d’extension pleine longueur.
Page 273 Figure 207. Retrait de la carte d’accès R4 Étapes suivantes Remettez les cartes d’accès en place. Installation des cartes d’accès R1 et R4 Les cartes d’accès R1 et R4 sont prises en charge uniquement dans une configuration avec 24 disques NVMe Gen4 2,5 pouces (passifs). Prérequis 1.
Page 274 Figure 208. Installation de la carte d’accès R1 Figure 209. Installation de la carte d’accès R4 Étapes suivantes 1. Connectez les câbles des cartes d’accès au fond de panier de disques. 2. Insérez les câbles des cartes d’accès dans le support de paroi latérale. Installez l’assemblage du bâti du ventilateur.
Page 275 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération retirez le carénage d’aération du processeur graphique. 4. Si obligatoire, retirez la carte PCIe du logement 7. REMARQUE : Le port série COM est uniquement supporté...
Page 276 Figure 211. Retrait du port série COM 5. Installez la plaque de recouvrement si vous ne remettez pas le port série COM en place. Étapes suivantes Réinstallez le port série COM. Installation du port série COM La procédure d’installation du port série COM dans les cartes de montage 3 et 4 est identique. Prérequis 1.
Page 277 Figure 212. Installation du port série COM 3. Connectez le câble du port série COM à la carte d’E/S arrière. 4. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 5.
Page 278 Port VGA pour module de refroidissement liquide direct (en option) Retrait du port VGA Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 279 Figure 215. Retrait du port VGA 5. Installez la plaque de recouvrement si vous ne remettez pas le port VGA en place. Étapes suivantes Remettez le port VGA en place. Installation du port VGA Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 280 Figure 216. Installation du port VGA 3. Connectez le câble du port VGA à la carte d’E/S LC arrière. 4. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 5.
Page 281 Module BOSS-N1 (en option) Retrait du cache du module BOSS-N1 Les procédures de retrait du cache du module BOSS-N1 de la carte de montage 1 et du module de disques arrière 4 x 2,5 pouces sont similaires. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 282 Figure 219. Installation du cache du module BOSS-N1 Retrait du cache du support de carte BOSS-N1 Les procédures de retrait du cache du support de carte BOSS-N1 de la carte de montage 1 et du module de disques arrière 4 x 2,5 pouces sont similaires.
Page 283 Figure 220. Retrait du cache du support de carte BOSS-N1 Étapes suivantes Remettez en place le cache du support de carte BOSS-N1 installez le support de carte BOSS-N1. Installation du cache du support de carte BOSS-N1 Les procédures d’installation du cache du support de carte BOSS-N1 de la carte de montage 1 et du module de disques arrière 4 x 2,5 pouces sont similaires.
Page 284 Figure 221. Installation du cache du support de carte BOSS-N1 Retrait du module BOSS-N1 Les procédures de retrait du module BOSS-N1 de la carte de montage 1 et du module de disques arrière 4 x 2,5 pouces sont similaires. Prérequis 1.
Page 285 Figure 222. Retrait du support de carte BOSS-N1 3. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,5x4,5 mm qui fixe le disque SSD M.2 NVMe au support de carte BOSS-N1. 4. Faites glisser le disque SSD M.2 NVMe pour le sortir du support de carte BOSS-N1. Figure 223.
Page 286 Figure 224. Retrait du module BOSS-N1 8. Appuyez sur le clip métallique pour retirer le câble de transmission BOSS-N1 du module BOSS-N1. 9. Retirez le câble d’alimentation BOSS-N1 du module BOSS-N1. Figure 225. Retrait des câbles d’alimentation et de transmission BOSS-N1 du module BOSS-N1 Étapes suivantes Remettez en place le module BOSS-N1 installez le cache du module...
Page 287 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. S’il est installé, retirez le cache du module BOSS. Étapes 1. Connectez les câbles d’alimentation et de transmission BOSS-N1 aux connecteurs du module BOSS-N1. Figure 226.
Page 288 Figure 227. Installation du module BOSS-N1 6. Alignez le disque SSD M.2 NVMe en l’inclinant avec le support de carte BOSS-N1. 7. Insérez le disque SSD M.2 NVMe jusqu’à ce qu’il soit correctement installé dans le support de carte BOSS-N1. 8.
Page 289 Figure 229. Installation du support de carte BOSS-N1 Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Batterie du système Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Remise en place de la batterie du système Prérequis AVERTISSEMENT :...
Page 290 Figure 230. Retrait de la pile du système 2. Pour installer une nouvelle pile du système : a. Maintenez la pile avec le côté « + » vers le haut, puis faites-la glisser sous les pattes de fixation. b. Appuyez sur la pile pour l’enclencher dans le connecteur. Figure 231.
Page 291 b. Entrez l’heure et la date exactes dans les champs Heure et Date du programme de configuration du système. c. Quittez la configuration du système. d. Pour tester la nouvelle batterie, vérifiez la date et l’heure au moins une heure après l’avoir installée. e.
Page 292 Installation de la carte USB interne Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez les cartes de montage pour carte d’extension.
Page 293 Retrait du module du commutateur d’intrusion Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez la carte de montage pour carte d’extension.
Page 294 Étapes 1. Alignez et faites glisser le module du commutateur d’intrusion dans son logement sur le système jusqu’à ce qu’il s’enclenche correctement. 2. À l’aide d’un tournevis cruciforme nº 1, serrez la vis du module du commutateur d’intrusion. 3. Branchez le câble du commutateur d’intrusion au connecteur de la carte d’E/S arrière. Figure 235.
Page 295 Figure 236. Retrait de la carte OCP 4. Si vous ne remplacez pas la carte OCP, installez une plaque de recouvrement. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système. Les plaques empêchent également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à...
Page 296 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 297 à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour effectuer la mise à jour vers la dernière version du micrologiciel et modifier la configuration, voir le Lifecycle Controller User’s Guide (Guide d’utilisation de Lifecycle Controller) à l’adresse https://www.dell.com/idracmanuals. REMARQUE : Pour plus d’informations sur les instructions de câblage du bloc d’alimentation CC, accédez à...
Page 298 Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Retrait du cache du bloc d’alimentation Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 299 Figure 241. Installation du cache de bloc d’alimentation Retrait d’un adaptateur de bloc d’alimentation Si vous installez un bloc d’alimentation d’un format de largeur 86 mm, retirez l’adaptateur de bloc d’alimentation. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 300 à la documentation du bras de gestion de câble du système à l’adresse https:// www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du bloc d’alimentation pour faire glisser ce dernier hors de la baie.
Page 301 Figure 244. Retrait d’un bloc d’alimentation Étapes suivantes Remettez en place le bloc d’alimentation installez le cache du bloc d’alimentation. Installation d’un bloc d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Pour les systèmes prenant en charge les blocs d’alimentation redondants, vérifiez que le type et la puissance de sortie maximale des deux blocs d’alimentation sont identiques.
Page 302 à la documentation sur l’accessoire de gestion des câbles du système à l’adressehttps://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.
Page 303 PRÉCAUTION : Le module d’extension TPM est lié de manière cryptographique à cette carte système spécifique après son installation. Au moment du démarrage du système, toute tentative de retrait d’un module d’extension TPM annule la liaison cryptographique ; le module TPM retiré ne peut pas être installé sur une autre carte système. Assurez-vous que toutes les clés stockées sur le module TPM ont été...
Page 304 Initialisation du TPM 2.0 pour utilisateurs Étapes 1. Lors de l’amorçage du système, appuyez sur la touche F2 pour accéder à la configuration du système. 2. Dans l’écran Menu principal de configuration du système, cliquez sur BIOS du système > Paramètres de sécurité des systèmes.
Page 305 Figure 247. Retrait de la carte système Étapes suivantes Installez la carte système. Installation de la carte système Prérequis REMARQUE : Avant de remettre en place la carte système, remplacez l’ancienne étiquette d’adresse MAC iDRAC sur le numéro de série express par l’étiquette d’adresse MAC iDRAC de la carte système de remplacement. 1.
Page 306 Figure 248. Installation de la carte système Étapes suivantes 1. Remettez en place les composants suivants : Module TPM (Trusted Platform Module) REMARQUE : Le module TPM doit être remplacé uniquement lors de l’installation de la nouvelle carte système. Carte USB interne (si elle a été retirée) Carte OCP (si elle a été...
Page 307 Restauration du système à l’aide de la fonctionnalité de restauration facile La fonction Easy Restore (Restauration facile) vous permet de restaurer votre numéro de série, votre licence, la configuration UEFI et les données de configuration du système après un remplacement de la carte système. Toutes les données sont sauvegardées automatiquement sur un périphérique Flash de sauvegarde.
Page 308 Étapes 1. À l’aide d’un tournevis cruciforme nº 2, retirez les vis qui fixent la carte LOM (LAN on Motherboard) et la carte d’E/S arrière à la carte système. 2. En tenant les bords, tirez sur la carte LOM ou la carte d’E/S arrière pour la sortir du connecteur de la carte système. Figure 249.
Page 309 Installation de la carte LOM et de la carte d’E/S arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez la carte système.
Page 310 Figure 252. Installation de la carte LOM et de la carte d’E/S arrière du module de refroidissement liquide Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Panneau de configuration Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance.
Page 311 Figure 253. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit. Installation du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 312 Figure 254. Installation du panneau de configuration droit Étapes suivantes Installation du support de paroi latérale. Installez l’assemblage du bâti du ventilateur. Installez le capot du fond de panier de disques. 4. S’il a été retiré, installez le carénage d’aération installez le carénage d’aération du processeur graphique.
Page 313 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 255. Retrait du panneau de configuration gauche Étapes suivantes Remettez en place le panneau de configuration gauche. Installation du panneau de configuration gauche Prérequis 1.
Page 314 Figure 256. Installation du panneau de configuration gauche Étapes suivantes Installation du support de paroi latérale. Installez l’assemblage du bâti du ventilateur. Installez le capot du fond de panier de disques. 4. S’il a été retiré, installez le carénage d’aération installez le carénage d’aération du processeur graphique.
Page 315 Installation du module de refroidissement liquide direct Cartes de montage Non disponibles sous forme de kits APOS, les mises à niveau sont proposées uniquement avec le service « Mise à niveau Basic Deployment du serveur Dell » Rail Proposé, mais sans consignes techniques spéciales Bras de gestion des câbles (CMA)
Page 316 Kit de module BOSS-N1 Le module BOSS-N1 prend en charge jusqu’à deux disques SSD M.2 NVMe. Avant de commencer l’installation ou le retrait, suivez les indications des sections Consignes de sécurité Avant d’intervenir à l’intérieur de votre système. Tableau 152. Composants du kit de module BOSS-N1 Composants du kit R760 (quantité) Module de carte contrôleur BOSS-N1...
Page 317 Figure 258. Installation du cache du module BOSS-N1 Pour installer le module BOSS-N1 : 1. Pour installer le module BOSS-N1, consultez les étapes 1 à 5 de la section Installation du module BOSS-N1. 2. Pour installer le disque SSD M.2 NVMe et le support de carte BOSS-N1, consultez les étapes 6 à 10 de la section Installation du module BOSS-N1.
Page 318 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 319 Tableau 154. Tableau des ventilateurs et de la mousse nécessaires Configuration du système Ventilateur Mousse nécessaire avec processeur graphique avec processeur graphique 8 disques NVMe de 2,5 pouces HPR GOLD 8 disques NVMe 2,5 pouces + 8 disques SAS/ HPR GOLD SATA 2,5 pouces 16 disques SAS/SATA de 2,5 pouces HPR GOLD...
Page 320 Tableau 155. Tableau des câbles d’alimentation de processeur graphique (suite) Catégo Processeurs graphiques Type Fournis Câble Quantité de câbles pris en charge seur Process NVIDIA H100 Hauteur standard NVIDIA Type 12VH 2 x 6 + 1 x 4 1 pour la carte de (FH) et pleine (12 emplacements + 4 en bande montage 1 et 1 pour la...
Page 321 Figure 259. Installation de la mousse sur le capot du système Après l’installation, suivez les instructions de la section Après une intervention à l’intérieur du système. Kits de mise à niveau...
Page 322 Kit de carte USB interne Le kit de carte USB interne contient une carte USB interne. Pour l’installation de la carte USB interne, voir la section Installation de la carte USB interne. REMARQUE : Veillez à installer la carte USB interne dans le port de carte IDSDM/USB, et non dans le port de connecteur J_R3_PCIE_PWR.
Page 323 Cavaliers et connecteurs Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartes du système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
Page 324 Tableau 157. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description J_R3_PCIE_PWR Connecteur d’alimentation de carte de montage 3 IO_RISER3 (CPU2) Carte de montage 3 B9, B1, B15, B7, B11, B3, B13, B5 Barrettes DIMM pour le processeur 2, canaux A, B, C, D SL10_PCH_SA1 Connecteur SATA 10...
Page 325 Tableau 157. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description SIG_PWR_1 Connecteur d’alimentation 2, à utiliser pour le fond de panier uniquement SL6_CPU2_PA3 Connecteur PCIe 6 FAN_2U3 Connecteur du ventilateur 3 SL5_CPU2_PB3 Connecteur PCIe 5 FAN_2U2 Connecteur du ventilateur 2 SL2_CPU2_PB1 Connecteur PCIe 2 FAN_2U1...
Page 326 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 327 Diagnostics du système et codes des voyants Les voyants de diagnostic situés sur le panneau avant du système affichent l’état du système pendant le démarrage. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
Page 328 Tableau 159. Description des voyants LED d’état (suite) Icône Description État Action corrective ● Si les disques durs sont configurés dans une baie RAID, redémarrez le système puis entrez dans le programme de l’utilitaire de configuration de l’adaptateur hôte. Assurez-vous qu’aucune des conditions suivantes n’existe : ●...
Page 329 événements système. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher.
Page 330 être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/poweredgemanuals ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse https://www.dell.com/ openmanagemanuals.
Page 331 à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
Page 332 LCD dans un format convivial et simplifié. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
Page 333 Figure 265. Codes des voyants de la carte NIC 1. Voyant de liaison 2. Voyant d’activité Tableau 166. Codes des voyants de la carte NIC Codes des voyants de la carte NIC État Les voyants de liaison et d’activité sont éteints. Indique que la NIC n’est pas connectée au réseau.
Page 334 Tableau 167. Codes de la LED d’état du bloc d’alimentation CA et CC (suite) Codes du voyant d’alimentation État Éteint Indique que l’alimentation n’est pas connectée au bloc d’alimentation. Vert clignotant Indique que le firmware du bloc d’alimentation est en cours de mise à...
Page 335 Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
Page 336 La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s’affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l’exécution des tests sur tous les périphériques détectés. Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Étapes...
Page 337 Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
Page 338 Vous pouvez utiliser le QRL (Quick Resource Locator) situé sur l’étiquette d’informations à l’avant du système R760 pour accéder aux informations sur le système PowerEdge R760. Vous disposez également d’un autre QRL pour accéder aux informations sur les produits, situé à l’arrière du capot du système.
Page 339 à partir de vos appareils et les télécharge en toute sécurité sur Dell. Ces informations sont utilisées par le support technique Dell pour résoudre le problème. ● Contact proactif : un agent du support technique Dell vous contacte à propos du dossier d’incident et vous aide à résoudre le problème.
Page 340 Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
Page 341 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).

Ce manuel est également adapté pour:

E82s

Dell PowerEdge R760 Manuel D'installation Et De Maintenance

Liens rapides

Manuels Connexes pour Dell PowerEdge R760

Sommaire des Matières pour Dell PowerEdge R760

Ce manuel est également adapté pour:
