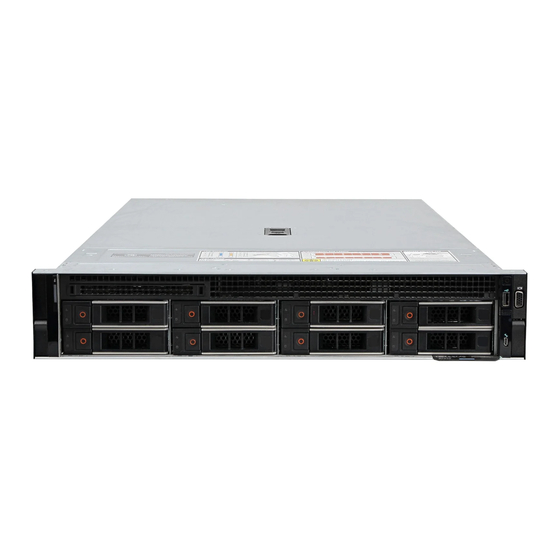

Page 1 Dell EMC PowerEdge R7525 Manuel d’installation et de maintenance Modèle réglementaire: E68S Type réglementaire: E68S001 March 2021 Rév. A09...
Page 2: Remarques, Précautions Et Avertissements
© 2020 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
Page 3: Table Des Matières
Table des matières Chapitre 1: À propos du présent document..................7 Chapitre 2: Présentation du Système....................8 Vue avant du système................................8 Vue du panneau de configuration gauche........................11 Vue du panneau de configuration droit........................12 Vue arrière du système................................13 À l’intérieur du système............................... 16 Localisation du code de service express et du numéro de série..................
Page 4 Installation du panneau de configuration gauche...................... 44 Carénage d’aération................................46 Retrait du carénage d’aération............................ 46 Installation du carénage d’aération..........................46 Retrait du carénage d’aération du GPU........................47 Installation du carénage d’aération du GPU....................... 48 Retrait du capot supérieur du carénage d’aération du processeur graphique............49 Installation du capot supérieur du carénage d’aération du processeur graphique..........
Page 5 Installation des cartes de montage pour carte d’extension..................122 Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension........124 Installation d’une carte d’extension dans la carte de montage pour carte d’extension........125 Retrait des cartes de montage pour carte d’extension pleine longueur..............127 Installation des cartes de montage pour carte d’extension pleine longueur............129 Retrait d’un processeur graphique..........................131 Installation d’un processeur graphique........................
Page 6 Codes des voyants de carte NIC............................. 187 Codes du voyant du bloc d’alimentation......................... 188 Codes des voyants du disque............................190 Utilisation des diagnostics du système..........................191 Diagnostics du système intégré Dell...........................191 Chapitre 8: Obtenir de l’aide......................193 Informations sur le recyclage ou la fin de vie........................193 Contacter Dell..................................193 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........
Page 7: Chapitre 1: À Propos Du Présent Document
À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les caractéristiques techniques, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
Page 8: Chapitre 2: Présentation Du Système
Pour plus d’informations sur l’échange à chaud des disques SSD NVMe PCIe U.2, voir le Dell Express Flash NVMe PCIe SSD User’s Guide (Guide de l’utilisateur des disques SSD Dell Express Flash NVMe PCIe) à l’adresse Parcourir tous les produits > Infrastructure de datacenter > Adaptateurs et contrôleurs de stockage > Disques SSD Dell PowerEdge Express Flash NVMe PCIe >...
Page 9 Figure 2. Vue avant du système de 16 disques de 2,5 pouces Figure 3. Vue avant d’un système de 8 disques de 2,5 pouces Figure 4. Vue avant d’un système de 12 disques de 3,5 pouces Tableau 1. Fonctionnalités disponibles à l’avant du système Élément Ports, panneaux et Icône Description...
Page 10 . Disque s.o. Permet d’installer des disques pris en charge sur le système. Pour plus d’informations sur les disques, consultez la section www.dell.com/poweredgemanuals. Panneau de configuration s.o. Contient le bouton d’alimentation et le port USB, le port micro droit iDRAC Direct, ainsi que le voyant d’état iDRAC Direct.
Page 11: Vue Du Panneau De Configuration Gauche
à l’iDRAC, l’étiquette d’informations contient également le mot de passe par défaut sécurisé iDRAC. Pour plus d’informations sur les ports, consultez la section www.dell.com/poweredgemanuals. Vue du panneau de configuration gauche Figure 6. Panneau de configuration gauche sans voyant iDRAC Quick Sync 2 (en option) Figure 7.
Page 12: Vue Du Panneau De Configuration Droit
Clavier, Vidéo et Souris (KVM) et la Machine Virtuelle basée sur le noyau virtuel (KVM), sur un appareil mobile compatible. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur .
Page 13: Vue Arrière Du Système
Appuyez sur le bouton d’alimentation pour arrêter correctement le système d’exploitation compatible ACPI. REMARQUE : Pour plus d’informations sur les ports, reportez-vous à la section www.dell.com/poweredgemanuals. Vue arrière du système Figure 9. Vue arrière du système Tableau 5. Vue arrière du système Élément...
Page 14 Pour plus d’informations sur les configurations du bloc d’alimentation, reportez-vous à la section www.dell.com/poweredgemanuals. Pour plus d’informations sur les ports, consultez la section www.dell.com/poweredgemanuals. Figure 10. Vue arrière du système avec 2 modules de disques arrière de 2,5 pouces Tableau 6. Vue arrière du système avec 2 modules de disques arrière de 2,5 pouces Élément...
Page 15 Les ports NIC sont intégrés sur la carte LOM qui est connectée à la carte système. Bloc d’alimentation (PSU 1) Pour plus d’informations sur les configurations du bloc d’alimentation, reportez-vous à la section www.dell.com/poweredgemanuals. Pour plus d’informations sur les ports, consultez la section www.dell.com/poweredgemanuals. Présentation du Système...
Page 16: À L'intérieur Du Système
À l’intérieur du système Figure 11. À l’intérieur du système 1. Poignée 2. Cache de la carte de montage 1 3. Bloc d’alimentation (PSU 1) 4. Logement de carte BOSS S2 5. Carte de montage 2 6. Dissipateur de chaleur pour le processeur 1 7.
Page 17: Localisation Du Code De Service Express Et Du Numéro De Série
Figure 12. Vue interne du système muni de cartes de montage pleine longueur 1. Assemblage du bâti du ventilateur 2. Ventilateur de refroidissement 3. Carénage d’aération du processeur graphique 4. Capot supérieur du carénage d’aération du processeur graphique 5. Carte de montage 3 6.
Page 18: Étiquette D'information Du Système
L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell EMC d’orienter les appels de support vers le technicien approprié.
Page 19 Figure 14. Informations de maintenance Présentation du Système...
Page 20 Figure 15. Informations relatives à la mémoire et aux connecteurs de la carte système Figure 16. Comportement, configuration et disposition des voyants, numéro de série express pour un système à disques durs 2,5 pouces Présentation du Système...
Page 21: Matrice De Compatibilité Rack Et De Dimensionnement Des Rails
Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, reportez-vous au document Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell EMC) disponible sur...
Page 22: Chapitre 3: Installation Et Configuration Initiales Du Système
Cette section décrit les tâches à effectuer lors de l’installation et de la configuration initiales du système Dell EMC. Les sections suivantes décrivent les étapes générales que vous devez effectuer pour configurer le système et répertorient les guides de référence pour obtenir des informations détaillées.
Page 23: Options De Connexion À L'idrac
Lifecycle Controller User’s Guide (Guide de l’utilisateur de Dell Lifecycle Controller) sur ; pour un document Lifecycle Controller User’s Guide (Guide de l’utilisateur de Dell Lifecycle Controller) propre à un système, accédez à > page Support produit du système > Manuels et documents. REMARQUE : Pour déterminer la version la plus récente...
Page 24: Ressources D'installation Du Système D'exploitation
Dell EMC PowerEdge). Options de téléchargement du micrologiciel Vous pouvez télécharger le firmware depuis le site de support Dell. Pour plus d’informations, voir la section Téléchargement des pilotes et micrologiciel. Vous pouvez également utiliser l’une des options suivantes pour télécharger le micrologiciel. Pour plus d’informations sur le téléchargement du micrologiciel, voir les liens de documentation fournis dans le tableau.
Page 25: Téléchargement Des Pilotes Et Du Micrologiciel
Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur . 2. Saisissez le numéro de série du système dans la zone Saisir un numéro de série Dell, un identifiant de produit Dell EMC ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, sélectionnez Détecter le PC pour détecter automatiquement le...
Page 26: Chapitre 4: Installation Et Retrait Des Composants Du Système
Installation et retrait des composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Acheminement des câbles • Carte RIO •...
Page 27: Avant D'intervenir À L'intérieur De Votre Système
Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. PRÉCAUTION : Pour assurer le fonctionnement et le refroidissement adéquats, l’ensemble des ventilateurs et des baies du système doivent être occupés en permanence par un composant ou un cache.
Page 28: Acheminement Des Câbles
● pointe en plastique ● Un tournevis plat 1/4 de pouce ● Bracelet antistatique connecté à une prise de terre ● Tapis antistatique Acheminement des câbles Figure 18. 12 disques de 3,5 pouces Figure 19. 8 disques de 3,5 pouces Installation et retrait des composants du système...
Page 29 Figure 20. 12 disques de 3,5 pouces avec disques durs arrière Figure 21. 12 disques NVMe de 3,5 pouces Installation et retrait des composants du système...
Page 30 Figure 22. 24 disques NVMe de 2,5 pouces Figure 23. 16 disques de 2,5 pouces Installation et retrait des composants du système...
Page 31 Figure 24. 8 disques NVMe de 2,5 pouces Figure 25. 8 disques NVMe de 2,5 pouces Installation et retrait des composants du système...
Page 32 Figure 26. 8 disques NVMe de 2,5 pouces Figure 27. 16 disques NVMe de 2,5 pouces et processeurs graphiques Installation et retrait des composants du système...
Page 33: Carte Rio
Figure 28. 8 disques NVMe de 2,5 pouces et processeurs graphiques Carte RIO Retrait de la carte d’entrées/sorties arrière (RIO) Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 34: Étapes Suivantes
Figure 29. Retrait de la carte RIO Étapes suivantes Remettez en place la carte RIO. Installation de la carte d’entrées/sorties arrière (RIO) Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 35: Panneau Avant En Option
Figure 30. Installation de la carte d’entrées/sorties arrière (RIO) Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Panneau avant en option Retrait du panneau avant La procédure de retrait du panneau avant est identique avec ou sans l’écran LCD. Prérequis 1.
Page 36: Installation Du Panneau Avant
Figure 31. Retrait du panneau avant Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 37: Capot Du Système
Figure 32. Installation du panneau avant Capot du système Retrait du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3. Débranchez le système de la prise électrique et déconnectez-le de ses périphériques. Étapes 1.
Page 38: Installation Du Capot Du Système
Figure 33. Retrait du capot du système Étapes suivantes Replacez le capot du système. Installation du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 39: Capot Du Backplane De Disques
Figure 34. Installation du capot du système Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Capot du backplane de disques Retrait du capot du fond de panier de disques Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 40: Installation Du Capot Du Fond De Panier De Disques
Figure 35. Retrait du capot du fond de panier de disques Étapes suivantes Réinstallez le capot du fond de panier de disques. Installation du capot du fond de panier de disques Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 41: Panneau De Configuration
Figure 36. Installation du capot du fond de panier de disques Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Panneau de configuration Retrait du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 42: Installation Du Panneau De Configuration Droit
Figure 37. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit. Installation du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 43: Retrait Du Panneau De Configuration Gauche
REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 38. Installation du panneau de configuration droit Étapes suivantes Installation du support de paroi latérale. Installez l’assemblage du ventilateur. Installez le capot du fond de panier de disques.
Page 44: Installation Du Panneau De Configuration Gauche
Étapes 1. Débranchez le câble du panneau de configurations du connecteur de la carte système. 2. À l’aide d’un tournevis cruciforme n° 1, retirez les vis qui fixent le panneau de configuration de gauche et la gaine de câble du panneau de configuration de gauche au système.
Page 45 REMARQUE : Acheminez correctement le câble pour éviter qu’il ne se coince ou s’écrase. 4. À l’aide du tournevis cruciforme nº 1, serrez les vis pour fixer le panneau de configuration gauche et la gaine de câble du panneau de configuration gauche au système.
Page 46: Carénage D'aération
Carénage d’aération Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 47: Retrait Du Carénage D'aération Du Gpu
2. Abaissez le carénage d’aération dans le système jusqu’à ce qu’il soit fermement positionné. Figure 42. Installation du carénage d’aération Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait du carénage d’aération du GPU Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération.
Page 48: Installation Du Carénage D'aération Du Gpu
Figure 43. Retrait du carénage d’aération du GPU Étapes suivantes Replacez le carénage d’aération. Installation du carénage d’aération du GPU Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 49: Retrait Du Capot Supérieur Du Carénage D'aération Du Processeur Graphique
Figure 44. Installation du carénage d’aération du GPU Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait du capot supérieur du carénage d’aération du processeur graphique Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données.
Page 50: Installation Du Capot Supérieur Du Carénage D'aération Du Processeur Graphique
Figure 45. Retrait du capot supérieur du carénage d’aération du processeur graphique Étapes suivantes Réinstallez le capot supérieur du carénage d’aération du processeur graphique. Installation du capot supérieur du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 51: Ventilateur De Refroidissement
Figure 46. Installation du capot supérieur du carénage d’aération du processeur graphique Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Ventilateur de refroidissement Retrait de l’assemblage du bâti du ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 52: Installation D'un Assemblage De Bâti De Ventilateur
Figure 47. Retrait de l’assemblage du bâti du ventilateur Étapes suivantes Installez l’assemblage du bâti du ventilateur. Installation d’un assemblage de bâti de ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. PRÉCAUTION : Vérifiez que les câbles à l’intérieur du système sont correctement installés et maintenus par le support de fixation des câbles avant d’installer l’assemblage du bâti du ventilateur.
Page 53: Retrait D'un Ventilateur
Figure 48. Installation d’un assemblage de bâti de ventilateur Étapes suivantes 1. Le cas échéant, réinstallez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait d’un ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 54: Installation D'un Ventilateur
Figure 49. Retrait d’un ventilateur Étapes suivantes Remplacement d’un ventilateur. Installation d’un ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Étapes Alignez et faites glisser le ventilateur dans son assemblage jusqu’à...
Page 55: Supports De Paroi Latérale
Figure 50. Installation d’un ventilateur Étapes suivantes 1. Le cas échéant, réinstallez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Supports de paroi latérale Retrait du support de paroi latérale Prérequis 1.
Page 56: Installation Du Support De Paroi Latérale
Figure 51. Retrait du support de paroi latérale Étapes suivantes Remettez en place le support de paroi latérale. Installation du support de paroi latérale Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 57: Disques
Figure 52. Installation du support de paroi latérale Étapes suivantes Remettez en place l’assemblage du ventilateur. 2. Le cas échéant, réinstallez le carénage d’aération. Installez le cache du fond de panier. 4. Le cas échéant, installez le panneau avant. 5. Suivez la procédure décrite dans Après une intervention à...
Page 58: Installation D'un Cache De Disque
Figure 53. Retrait d’un cache de disque Étapes suivantes Remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
Page 59: Installation Du Support De Disque Dur
PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système est en cours d’exécution, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation à chaud de disques. PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d’exploitation prend en charge l’installation de disques.
Page 60: Retrait D'un Disque Installé Dans Un Support De Disque
REMARQUE : Assurez-vous que la poignée d’éjection du support de disque est en position ouverte avant d’insérer le support dans le logement. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
Page 61: Installation Du Disque Dans Le Support De Disque
2. Soulevez le disque dur et retirez-le de son support. Figure 57. Retrait d’un disque installé dans un support de disque Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis 1.
Page 62: Fond De Panier De Disque
Figure 58. Installation d’un disque dur dans un support de disque Étapes suivantes Installez un support de disque dur. 2. S’il a été retiré, installez le panneau avant. Fond de panier de disque Fond de panier de disque Selon la configuration de votre système, les fonds de panier de disques pris en charge sont répertoriés ci-après : Tableau 11.
Page 63 Figure 59. Fond de panier de 8 disques de 2,5 pouces 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC au fond de panier) 3. DST_PA1 (connecteur PCIe/NVMe) 4. DST_PB1 (connecteur PCIe/NVMe) 5. DST_PA2 (connecteur PCIe/NVMe) 6. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à...
Page 64: Retrait Du Fond De Panier De Disque
Figure 62. Fond de panier de 16 disques de 2,5 pouces 1. BP_DST_SB1 (fond de panier au PERC avant) 2. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) 3. BP_PWR_CTRL (alimentation PERC avant et signal de contrôle) 4. BP_DST_SA1 (fond de panier au PERC avant) Figure 63.
Page 65: Installation Du Fond De Panier De Disque
Étapes 1. Appuyez sur les pattes de dégagement bleues pour dégager le fond de panier de disques des crochets situés sur le système. 2. Soulevez le fond de panier de disques pour le sortir du système. REMARQUE : Pour éviter d’endommager le fond de panier, assurez-vous que vous déplacez les câbles du panneau de configuration à...
Page 66: Bâti De Disque Dur
3. Acheminez correctement les câbles dans les guides d’acheminement et branchez-les à leurs connecteurs sur la carte système. Figure 65. Installation du fond de panier de disque Étapes suivantes Installez l’assemblage du bâti du ventilateur. Installez tous les disques. 3. Le cas échéant, réinstallez le carénage d’aération.
Page 67: Installation Du Bâti De Disque Arrière
Figure 66. Retrait du bâti de disque arrière Étapes suivantes Remise en place du bâti de disque arrière. Installation du bâti de disque arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 68: Module Perc Avant
Figure 67. Installation du bâti de disque arrière Étapes suivantes 1. Remettez en place la carte de montage pour carte d’extension , le cas échéant. 2. Connectez tous les câbles au bâti de disque arrière. Installez tous les disques. 4. Suivez la procédure décrite dans Après une intervention à...
Page 69: Installation Du Module Perc Avant À Montage Avant
Figure 68. Retrait du module PERC avant à montage avant Étapes suivantes Réinstallez le module PERC avant à montage avant. Installation du module PERC avant à montage avant Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.
Page 70: Retrait Du Module Perc Avant De Montage Arrière
Figure 69. Installation du module PERC avant à montage avant Étapes suivantes 1. Rebranchez tous les câbles nécessaires. 2. Le cas échéant, réinstallez le carénage d’aération. Installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans Après une intervention à...
Page 71: Installation Du Module Perc Avant À Montage Arrière
Figure 70. Retrait du module PERC avant de montage arrière Étapes suivantes Réinstallez le module PERC avant à montage arrière. Installation du module PERC avant à montage arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.
Page 72: Mémoire Système
Figure 71. Installation du module PERC avant à montage arrière Étapes suivantes Installez le fond de panier de disque. 2. Le cas échéant, réinstallez le carénage d’aération. Installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans Après une intervention à...
Page 73 Figure 72. Canaux de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 12. Canaux de mémoire Processeur Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Processeur Logement Logements Logements Logements Logements A8 Logements...
Page 74: Consignes Générales Pour L'installation Des Modules De Mémoire
Consignes générales pour l’installation des modules de mémoire Pour optimiser les performances du système, suivez les instructions ci-dessous lorsque vous configurez la mémoire système : Si les configurations de mémoire de votre système ne respectent pas ces directives, il se peut que votre système ne démarre pas, qu’il ne réponde pas pendant la configuration mémoire ou qu’il fonctionne avec une mémoire réduite.
Page 75 Mise en œuvre du BIOS pour NPSx ● Le menu de configuration du BIOS présente les options NPSx applicables en fonction du numéro de modèle sous-jacent. Une modification du NPSx actuel est communiquée au firmware pré-BIOS pour être prise en compte lors de l’amorçage suivant. Le paramètre NPS par défaut est 1.
Page 76 Tableau 16. Configuration NPS optimale Nombre de modules DIMM par processeur ● Le paramètre NPS recommandé est accompagné d’un X qui indique des performances optimales. ● NPS0 est disponible uniquement pour les systèmes à processeur double et est le paramètre privilégié. ●...
Page 77: Retrait D'un Module De Mémoire
○ Tous les canaux d’un système nécessitent des modules de mémoire identiques. ○ Les systèmes à processeur double créent un seul nœud NUMA pour le système. Retrait d’un module de mémoire Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 78 Étapes 1. Localisez le socket de modules de mémoire approprié. PRÉCAUTION : Ne tenez les modules de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu du module de mémoire ou les contacts métalliques. 2.
Page 79: Processeur Et Dissipateur De Chaleur
Processeur et dissipateur de chaleur Retrait d’un dissipateur de chaleur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. 3. Le cas échéant, retirez le carénage d’aération.
Page 80: Retrait Des Modules Du Dissipateur De Chaleur À Refroidissement Liquide
Retrait des modules du dissipateur de chaleur à refroidissement liquide Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. 3. Le cas échéant, retirez le carénage d’aération.
Page 81: Retrait Du Processeur
Figure 76. Retrait des modules du dissipateur de chaleur à refroidissement liquide Étapes suivantes 1. Si vous retirez un dissipateur de chaleur défectueux, réinstallez les modules du dissipateur de chaleur à refroidissement liquide retirez le processeur. Retrait du processeur Prérequis AVERTISSEMENT : Le dissipateur de chaleur reste chaud un certain temps après la mise hors tension du système.
Page 82 Figure 77. Retrait des vis sur la plaque de pression 2. Dégagez le cadre à rail du socket du processeur en soulevant les loquets bleus. Figure 78. Soulèvement du cadre à rail 3. En tenant la patte bleue située sur le plateau du processeur, faites glisser le plateau pour le retirer du cadre à rail. Installation et retrait des composants du système...
Page 83: Installation Du Processeur
Figure 79. Retrait du plateau du processeur Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 84 Figure 80. Positionnement du plateau du processeur dans le cadre à rail 2. Poussez le cadre à rail vers le bas de façon à enclencher les loquets bleus. Figure 81. Fermeture du cadre à rail 3. Fixez la plaque de pression à la base du socket du processeur en serrant les vis dans l’ordre (1, 2 et 3). Lorsque les trois vis sont complètement vissées, le socket est en place.
Page 85: Installation Du Dissipateur De Chaleur
Figure 82. Fixation de la plaque de pression Étapes suivantes Installez le dissipateur de chaleur. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation du dissipateur de chaleur Prérequis Ne désinstallez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.
Page 86 Figure 83. Application de graisse thermique PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur. REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après utilisation. 3.
Page 87: Installation Du Dissipateur De Chaleur À Refroidissement Liquide
Figure 84. Installation du dissipateur de chaleur Étapes suivantes 1. Le cas échéant, réinstallez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation du dissipateur de chaleur à refroidissement liquide Prérequis Ne désinstallez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système.
Page 88: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
REMARQUE : Le câble de détection doit être placé sous les tubes de refroidissement pour ne pas interférer avec les cartes de montage PCIe. 3. Acheminez les tubes de refroidissement liquide à travers le point de sortie arrière situé à côté du panneau d’E/S. Assurez-vous que l’acheminement suit les étiquettes numérotées sur le support des tubes et de la bague du système de refroidissement liquide (1, 2).
Page 89: Consignes D'installation Des Cartes D'extension
F1/F2 se produit avec un message d’erreur, voir la section Dépannage des cartes d’extension du Guide de dépannage des serveurs Dell EMC PowerEdge sur . Consignes d’installation des cartes d’extension Le tableau suivant décrit la prise en charge des cartes d’extension : Tableau 17.
Page 90 1, 2 Broadcom (NIC : 1 Gb) 1, 2 Samsung (SSD PCIe) 1, 2 Intel (SSD PCIe) 1, 2 Adaptateur PERC Dell 1, 2 Adaptateur BOSS Dell 1, 2 Dell PERC avant Logement interne Mellanox (OCP : 100 Gb) Logement interne...
Page 91: Priorité Du Logement
Tableau 20. Configuration 2 : R1B + R4B Type de carte Priorité du logement Nombre maximum de cartes Dell série Adaptateur BOSS Dell 1, 2, 7, 8 Adaptateur PERC Dell Intel (NIC : 25 Gb) 1, 2, 7 Mellanox (NIC : 25 Gb)
Page 92 Tableau 21. Configuration 3-1 : R1A + R2A + R3A + R4A (pleine longueur) Type de carte Priorité du logement Nombre maximum de cartes Dell série NVIDIA (processeur graphique - profil bas) NVIDIA (processeur graphique - hauteur standard) NVIDIA (processeur graphique - hauteur...
Page 93 Broadcom (OCP : 1 Gb) Interne Intel (OCP : 1 Gb) Interne FOXCONN (adaptateur externe, profil bas) Adaptateur BOSS S2 Dell (profil bas) Interne Adaptateur BOSS Dell (profil bas) Samsung (SSD PCIe) Intel (SSD PCIe) Tableau 22. Configuration 3-2 : R1A + R2A + R3A + R4A (demi-longueur) Type de carte Priorité...
Page 94 Tableau 22. Configuration 3-2 : R1A + R2A + R3A + R4A (demi-longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes QLogic (adaptateur de bus hôte : FC32 - profil bas) Emulex (adaptateur de bus hôte : FC16 - 2, 5, 7 profil bas) Emulex (adaptateur de bus hôte : FC16 -...
Page 95 Nombre maximum de cartes Intel (OCP : 1 Gb) FOXCONN (adaptateur externe, profil bas) 2, 5, 7 FOXCONN (adaptateur externe, profil bas) Adaptateur BOSS S2 Dell (profil bas) Interne Adaptateur BOSS Dell (profil bas) 2, 5, 7 Adaptateur BOSS Dell (profil bas)
Page 96 Mellanox (carte NIC : HDR VPI - profil bas) Dell (adaptateur externe - hauteur 4, 5, 1, 2, 7 standard) Dell (adaptateur externe - profil bas) Samsung (SSD PCIe) 3, 6, 4, 5, 1, 2, 7, 8 Intel (SSD PCIe)
Page 97 NVIDIA (processeur graphique - profil bas) NVIDIA (processeur graphique - hauteur 1, 2, 5, 7, 8 standard) Adaptateur BOSS Dell (hauteur standard) 1, 2, 5, 7, 8 Adaptateur BOSS Dell (profil bas) Adaptateur PERC Dell Mellanox (carte NIC : 100 Gb - hauteur...
Page 98 Mellanox (carte NIC : HDR VPI - profil bas) Dell (adaptateur externe - hauteur 1, 2, 5, 7, 8 standard) Dell (adaptateur externe - profil bas) Samsung (SSD PCIe) 1, 2, 5, 7, 8, 3, 6 Intel (SSD PCIe) 1, 2, 5, 7, 8, 3, 6...
Page 99 Priorité du logement Nombre maximum de cartes Dell série 4, 8 Adaptateur BOSS Dell (hauteur standard) 4, 5 Adaptateur BOSS Dell (profil bas) Mellanox (carte NIC : 100 Gb - profil bas) Intel (carte NIC : 25 Gb - hauteur standard) 4, 5...
Page 100 Mellanox (carte NIC : HDR VPI - profil bas) Dell (adaptateur externe - hauteur 4, 5 standard) Dell (adaptateur externe - profil bas) Samsung (SSD PCIe) 3, 6, 4, 5 Intel (SSD PCIe) 3, 6, 4, 5 Broadcom (OCP : 25 Gb)
Page 101 Tableau 26. Configuration 8 : R1A + R2A + R4A (suite) Type de carte Priorité du logement Nombre maximum de cartes Mellanox (carte NIC : 25 Gb - hauteur standard) Mellanox (carte NIC : 25 Gb - profil bas) SolarFlare (carte NIC : 25 Gb - hauteur standard) SolarFlare (carte NIC : 25 Gb - profil bas) Broadcom (carte NIC : 25 Gb - hauteur...
Page 102 Mellanox (carte NIC : HDR VPI - hauteur standard) Mellanox (carte NIC : HDR VPI - profil bas) Dell (adaptateur externe - hauteur standard) Dell (adaptateur externe - profil bas) Samsung (SSD PCIe) 2, 7, 3, 6 Intel (SSD PCIe) 2, 7, 3, 6...
Page 103 Mellanox (carte NIC : HDR100 VPI - profil bas) Mellanox (carte NIC : HDR VPI - profil bas) Dell (adaptateur externe - hauteur 1, 2, 7 standard) Dell (adaptateur externe - profil bas) Installation et retrait des composants du système...
Page 104 Tableau 28. Configuration 10 : R1B + R2A + R4B Type de carte Priorité du logement Nombre maximum de cartes Dell série Adaptateur BOSS Dell (hauteur standard) 1, 2, 7, 8 Adaptateur BOSS Dell (profil bas) Adaptateur PERC Dell Mellanox (carte NIC : 100 Gb - profil bas)
Page 105 Mellanox (carte NIC : HDR VPI - profil bas) Dell (adaptateur externe - hauteur 1, 2, 7 standard) Dell (adaptateur externe - profil bas) Samsung (SSD PCIe) 3, 6, 1, 2, 7, 8 Intel (SSD PCIe) 3, 6, 1, 2, 7, 8...
Page 106 Tableau 28. Configuration 10 : R1B + R2A + R4B (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 10 Gb) Logement interne Broadcom (OCP : 10 Gb) Logement interne QLogic (OCP : 10 Gb) Logement interne Broadcom (OCP : 1 Gb) Logement interne...
Page 107 Tableau 29. Configuration 11 : R1D + R2A + R3B + R4B (suite) Descript Fourniss Catégori Priorité Priorité Hauteur Nbre Standar Largeur Longueu Hauteur Largeur ion Agile de la possible max. de d ou de la r de la de la maximal carte logemen...
Page 108 Tableau 29. Configuration 11 : R1D + R2A + R3B + R4B (suite) Descript Fourniss Catégori Priorité Priorité Hauteur Nbre Standar Largeur Longueu Hauteur Largeur ion Agile de la possible max. de d ou de la r de la de la maximal carte logemen...
Page 109 Tableau 29. Configuration 11 : R1D + R2A + R3B + R4B (suite) Descript Fourniss Catégori Priorité Priorité Hauteur Nbre Standar Largeur Longueu Hauteur Largeur ion Agile de la possible max. de d ou de la r de la de la maximal carte logemen...
Page 110 Tableau 29. Configuration 11 : R1D + R2A + R3B + R4B (suite) Descript Fourniss Catégori Priorité Priorité Hauteur Nbre Standar Largeur Longueu Hauteur Largeur ion Agile de la possible max. de d ou de la r de la de la maximal carte logemen...
Page 111 Tableau 29. Configuration 11 : R1D + R2A + R3B + R4B (suite) Descript Fourniss Catégori Priorité Priorité Hauteur Nbre Standar Largeur Longueu Hauteur Largeur ion Agile de la possible max. de d ou de la r de la de la maximal carte logemen...
Page 112 Tableau 29. Configuration 11 : R1D + R2A + R3B + R4B (suite) Descript Fourniss Catégori Priorité Priorité Hauteur Nbre Standar Largeur Longueu Hauteur Largeur ion Agile de la possible max. de d ou de la r de la de la maximal carte logemen...
Page 113 Tableau 29. Configuration 11 : R1D + R2A + R3B + R4B (suite) Descript Fourniss Catégori Priorité Priorité Hauteur Nbre Standar Largeur Longueu Hauteur Largeur ion Agile de la possible max. de d ou de la r de la de la maximal carte logemen...
Page 114 Tableau 29. Configuration 11 : R1D + R2A + R3B + R4B (suite) Descript Fourniss Catégori Priorité Priorité Hauteur Nbre Standar Largeur Longueu Hauteur Largeur ion Agile de la possible max. de d ou de la r de la de la maximal carte logemen...
Page 115 Tableau 30. Configuration 12-1 : R1D + R2A + R3A + R4A (FL) (suite) Description Agile Fournisseur Catégorie Priorité de la carte CRD,GRPHC,NVIDI,T4,16GB,70 NVIDIA Processeur graphique W,V2 CRD,GRPHC,NVIDIA,T4,16GB,7 NVIDIA Processeur graphique 0W,L CRD,GRPHC,32GB,225W,M10, NVIDIA Processeur graphique PASSIV CRD,GRPHC,16GB,250W,V100, NVIDIA Processeur graphique FF3.0 CRD,GRPHC,32GB,250W,V100 NVIDIA...
Page 116 Tableau 30. Configuration 12-1 : R1D + R2A + R3A + R4A (FL) (suite) Description Agile Fournisseur Catégorie Priorité de la carte CRD,NTWK,100G,CX5,DP,QSF, Mellanox Carte NIC : 100 Gb 2 700 MLX,L CRD,NTWK,DP,INTEL,25G,SFP Intel Carte NIC : 25 Gb 3 200 CRD,NTWK,DP,INTEL,25G,SFP, Intel Carte NIC : 25 Gb...
Page 117 Tableau 30. Configuration 12-1 : R1D + R2A + R3A + R4A (FL) (suite) Description Agile Fournisseur Catégorie Priorité de la carte CRD,CTL,FC16,2P,LPE31002,E Emulex Adaptateur HBA : FC16 6 400 CRD,CTL,FC16,2P,LPE31K2,EM, Emulex Adaptateur HBA : FC16 6 500 CRD,CTL,FC16,HBA,SP,2690,F QLogic Adaptateur HBA : FC16 6 600 H,V2...
Page 118 Tableau 30. Configuration 12-1 : R1D + R2A + R3A + R4A (FL) (suite) Description Agile Fournisseur Catégorie Priorité de la carte CRD,NTWK,BCME,OCP3,25G,2 Broadcom OCP : 25 Gb 9 100 P,S28 CRD,NTWK,BCME,OCP3,25G,4 Broadcom OCP : 25 Gb 9 200 P,S28 CRD,NTWK,QLGC,OCP3,25G,2 QLogic OCP : 25 Gb...
Page 119: Retrait Des Cartes De Montage Pour Carte D'extension
Tableau 30. Configuration 12-1 : R1D + R2A + R3A + R4A (FL) (suite) Description Agile Fournisseur Catégorie Priorité de la carte PWA,CTL, HBA- FOXCONN Adaptateur externe 11 500 SAS-12Go,ADPT,LPF ASSY,CRD,CTL,BOSS.S1V4,SAT Inventec BOSS 11 800 A,FH ASSY,CRD,CTL,BOSS.S1V4,SAT Inventec BOSS 11 900 A,LP ASSY,CRD,CTL,BOSS.S1V5,SAT Inventec...
Page 120 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 86. Retrait de la carte de montage pour carte d’extension (carte de montage 1) 2. Pour la carte de montage 2, appuyez sur le bouton bleu de carte de montage, saisissez la carte de montage pour carte d’extension par les ergots et soulevez-la pour la sortir de son connecteur sur la carte système.
Page 121 Figure 88. Retrait de la carte de montage pour carte d’extension (carte de montage 3) 4. Pour la carte de montage 4, desserrez sa vis imperdable, appuyez sur sa patte de dégagement bleue, saisissez la carte de montage par le point de contact et soulevez-la pour la sortir de son connecteur sur la carte système. Figure 89.
Page 122: Installation Des Cartes De Montage Pour Carte D'extension
Étapes suivantes Remettez la carte de montage pour carte d’extension en place. Installation des cartes de montage pour carte d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 123 Figure 91. Installation de la carte de montage pour carte d’extension (carte de montage 2) Figure 92. Installation de la carte de montage pour carte d’extension (carte de montage 3) Installation et retrait des composants du système...
Page 124: Retrait De La Carte D'extension Hors De La Carte De Montage Pour Cartes D'extension
Figure 93. Installation de la carte de montage pour carte d’extension (carte de montage 4) Étapes suivantes 1. Si nécessaire, reconnectez les câbles à la carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Page 125: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension
Figure 94. Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension 4. Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. Figure 95.
Page 126 Étapes 1. Tirez et soulevez le verrou du loquet de fixation de la carte d’extension pour l’ouvrir. 2. Si applicable, retirez la plaque de recouvrement. REMARQUE : Rangez la plaque de recouvrement en vue d’une utilisation ultérieure. Une plaque de recouvrement doit être installée dans les logements de carte d’extension vides pour assurer l’homologation FCC du système.
Page 127: Retrait Des Cartes De Montage Pour Carte D'extension Pleine Longueur
Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. 3. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Retrait des cartes de montage pour carte d’extension pleine longueur Prérequis 1.
Page 128 Figure 99. Retrait de la carte de montage pour carte d’extension 3A 3. Pour retirer la carte de montage pour carte d’extension 4A : a. Débranchez le câble d’alimentation du processeur graphique de la carte système. b. Desserrez la vis imperdable. c.
Page 129: Installation Des Cartes De Montage Pour Carte D'extension Pleine Longueur
Étapes suivantes Réinstallez la carte de montage pour carte d’extension pleine longueur. Installation des cartes de montage pour carte d’extension pleine longueur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 130 Figure 102. Installation de la carte de montage pour carte d’extension 3A 2. Pour installer la carte de montage pour carte d’extension pleine longueur 4A : a. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système.
Page 131: Retrait D'un Processeur Graphique
Étapes suivantes 1. S’il a été retiré, réinstallez le carénage d’aération du processeur graphique. Installez le capot supérieur du carénage d’aération du processeur graphique. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. 4. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Retrait d’un processeur graphique Prérequis 1.
Page 132 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 105. Retrait du processeur graphique 1 3. Pour retirer le GPU de la carte de montage 3 et 4 : a.
Page 133 Figure 106. Retrait du GPU 3 et 4 4. Si vous retirez définitivement le GPU, vous devez installer une plaque de recouvrement. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 134: Installation D'un Processeur Graphique
Figure 107. Installation de la plaque de recouvrement métallique Étapes suivantes Remettez en place le GPU. Installation d’un processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 135 Figure 108. Installation du processeur graphique dans la carte de montage 1 2. Pour installer le processeur graphique dans les cartes de montage 3 et 4 : a. Alignez le connecteur du processeur graphique sur celui de la carte de montage. b.
Page 136: Port Série Com (En Option)
Figure 109. Installation du processeur graphique dans les cartes de montage 3 et 4 Étapes suivantes 1. S’il a été retiré, réinstallez le carénage d’aération du processeur graphique. Installez le capot supérieur du carénage d’aération du processeur graphique. Installez la carte de montage pour carte d’extension pleine longueur.
Page 137 Figure 110. Retrait du port série COM 2. Débranchez le câble du port série COM du port série. Figure 111. Retrait du port série COM Étapes suivantes Réinstallez le port série COM. Installation et retrait des composants du système...
Page 138: Installation Du Port Série Com
Installation du port série COM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Retirez la carte de montage pour carte d’extension. 4. Débranchez le câble du port série COM de son connecteur situé sur la carte d’E/S arrière. Étapes 1.
Page 139: Module Idsdm (En Option)
Figure 113. Installation du port série COM Étapes suivantes 1. Rebranchez le câble du port série COM à son connecteur sur la carte d’E/S arrière. Installez la carte de montage pour carte d’extension. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Page 140: Installation Du Module Idsdm
Figure 114. Retrait du module IDSDM Étapes suivantes Remettez en place le module IDSDM. Installation du module IDSDM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 141: Carte Microsd
Figure 115. Installation du module IDSDM Étapes suivantes Installez les cartes microSD. REMARQUE : Réinstallez les cartes MicroSD dans les logements correspondants aux indications que vous avez marquées sur les cartes lors de leur retrait. 2. Suivez la procédure décrite dans Après une intervention à...
Page 142: Installation De La Carte Microsd
Figure 116. Retrait de la carte MicroSD Étapes suivantes Réinstallez les cartes micro Installation de la carte MicroSD Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 143: Module Ssd M.2
Figure 117. Installation de la carte MicroSD Étapes suivantes Installez le module IDSDM. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Module SSD M.2 Retrait du module SSD M.2 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
Page 144: Installation Du Module Ssd M.2
Figure 118. Retrait du module SSD M.2 Étapes suivantes Remettez en place le module SSD M.2. Installation du module SSD M.2 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 145: Carte Boss-S2 (En Option)
Figure 119. Installation du module SSD M.2 Étapes suivantes 1. Installez la carte BOSS. La procédure d’installation de la carte BOSS est similaire à celle d’installation de la carte d’extension de la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à...
Page 146: Installation Du Cache De La Carte Boss
Figure 120. Retrait du cache de la carte BOSS Étapes suivantes Remettez en place le cache de la carte BOSS le module de la carte contrôleur BOSS Installation du cache de la carte BOSS Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 147: Retrait Du Module De Carte Contrôleur Boss S2
Figure 121. Installation du cache de la carte BOSS Retrait du module de carte contrôleur BOSS S2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 148 4. Faites glisser le disque SSD M.2 vers le haut pour le dégager du support de la carte BOSS S2. Figure 123. Retrait du disque SSD M.2 5. Déconnectez le câble d’alimentation BOSS et le câble de signal BOSS de la carte système. 6.
Page 149: Installation Du Module De Carte Contrôleur Boss S2
Figure 125. Retrait du câble d’alimentation du Boot Optimized Storage Subsystem et du câble de signal du Boot Optimized Storage Subsystem du module de carte contrôleur BOSS-S2 Étapes suivantes Remettez en place le module de la carte contrôleur BOSS S2 Remettez en place le cache de la carte BOSS Installation du module de carte contrôleur BOSS S2 Prérequis...
Page 150 Figure 126. Connexion du câble d’alimentation du Boot Optimized Storage Subsystem et du câble de signal du Boot Optimized Storage Subsystem au module de carte contrôleur BOSS-S2 2. Alignez le module de la carte contrôleur BOSS S2 sur son logement en l’inclinant. 3.
Page 151: Pile Du Système
Figure 128. Installation du disque SSD M.2 9. Faites glisser le support de la carte BOSS S2 dans le logement du module de la carte contrôleur BOSS S2. 10. Fermez le loquet de déverrouillage du support de la carte BOSS S2 pour maintenir le support en place. Figure 129.
Page 152 vous des piles usagées selon les instructions du fabricant. Reportez-vous à la section Consignes de sécurité fournie avec le système pour plus d’informations. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 153: Carte Usb Interne (En Option)
Figure 131. Retrait de la pile du système Étapes suivantes Installez les cartes de montage pour cartes d’extension. 2. Le cas échéant, branchez les câbles à la ou les cartes d’extension. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Page 154: Installation De La Carte Usb Interne
Figure 132. Retrait de la carte USB interne Étapes suivantes Réinstallez la carte USB interne. Installation de la carte USB interne Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 155: Module Du Commutateur D'intrusion
Figure 133. Installation de la carte USB interne Étapes suivantes Installez les cartes de montage pour cartes d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. 3. Lors du démarrage, appuyez sur F2 pour entrer dans le programme de configuration du système et vérifiez que le système détecte bien la clé...
Page 156: Installation Du Module Du Commutateur D'intrusion
Figure 134. Retrait du module du commutateur d’intrusion Étapes suivantes Réinstallez le module du commutateur d’intrusion. Installation du module du commutateur d’intrusion Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 157: Carte Ocp (En Option)
Figure 135. Installation du module du commutateur d’intrusion Étapes suivantes Installez la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Carte OCP (en option) Retrait de la carte OCP Prérequis 1.
Page 158 Figure 136. Retrait de la carte OCP 4. Si vous ne remplacez pas la carte OCP, installez une plaque de recouvrement. Figure 137. Installation de la plaque de recouvrement Étapes suivantes Replacez la carte OCP. Installation et retrait des composants du système...
Page 159: Installation De La Carte Ocp
Installation de la carte OCP Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Retirez la carte de montage pour carte d’extension. Étapes 1. Si applicable, retirez la plaque de recouvrement. Figure 138.
Page 160: Bloc D'alimentation
Figure 139. Installation de la carte OCP Étapes suivantes Installez la carte de montage pour cartes d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Bloc d’alimentation REMARQUE : Remplacement d’un PSU remplaçable à chaud, après le prochain démarrage du serveur : le nouveau PSU est automatiquement mis à...
Page 161: Installation Du Cache De Bloc D'alimentation
Étapes suivantes Réinstallez le cache du bloc d’alimentation le bloc d’alimentation. Installation du cache de bloc d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. REMARQUE : N’installez le cache du bloc d’alimentation que sur la seconde baie du bloc d’alimentation. Retirez le bloc d’alimentation.
Page 162: Installation D'un Bloc D'alimentation
Étapes suivantes Remettez en place le bloc d’alimentation installez le cache du bloc d’alimentation. Installation d’un bloc d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Pour les systèmes prenant en charge les blocs d’alimentation redondants, vérifiez que le type et la puissance de sortie maximale des deux blocs d’alimentation sont identiques.
Page 163: Module Tpm (Trusted Platform Module)
Module TPM (Trusted Platform Module) Mise à niveau du module TPM (Trusted Platform Module) Prérequis REMARQUE : ● Assurez-vous que votre système d’exploitation prend en charge la version du module TPM en cours d’installation. ● Assurez-vous de télécharger et d’installer la dernière version du micrologiciel BIOS sur votre ordinateur. ●...
Page 164: Initialisation Du Tpm Pour Utilisateurs
Initialisation du TPM pour utilisateurs Étapes 1. Initialisez le module TPM. Pour plus d’informations, voir Initialisation du TPM pour utilisateurs. 2. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé). Initialisation du module TPM 1.2 pour utilisateurs Étapes 1.
Page 165: Installation De La Carte Système
Carte USB interne (le cas échéant). Carte OCP (le cas échéant). Blocs d’alimentation. Bâti de disque arrière. Débranchez tous les câbles de la carte système. PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système en retirant la carte système du système.
Page 166 2. Saisissez le porte-carte système et sa broche d’arrêt, puis abaissez la carte système dans le système. 3. Faites glisser la carte système vers l’arrière du châssis jusqu’à ce que les connecteurs soient correctement insérés dans les logements. Figure 144. Installation de la carte système Étapes suivantes 1.
Page 167: Restauration Du Numéro De Série À L'aide De La Fonctionnalité Easy Restore
Restauration du numéro de série à l’aide de la fonctionnalité Easy Restore La fonctionnalité Easy Restore vous permet de restaurer le numéro de série, la licence iDRAC, la configuration UEFI et les données de configuration du système après le remplacement de la carte système. Toutes les données sont sauvegardées automatiquement sur un périphérique Flash de sauvegarde.
Page 168: Installation De La Carte Lom Et De La Carte D'e/S Arrière
Étapes 1. À l’aide d’un tournevis cruciforme n° 2, retirez les vis qui fixent la carte LOM (LAN on Motherboard) et la carte d’E/S arrière à la carte système. 2. En tenant les bords, tirez sur la carte LOM ou la carte d’E/S arrière pour la sortir du connecteur de la carte système. Figure 145.
Page 169 Figure 146. Installation de la carte LOM et de la carte d’E/S arrière Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...
Page 170: Chapitre 5: Kits De Mise À Niveau
Kits de mise à niveau Le tableau répertorie les kits disponibles après-vente [APOS]. Tableau 31. Kits de mise à niveau Kits Numéro de référence Liens connexes d’accès aux consignes techniques Cadre JYPW8/MPW3H Voir la section Installation du panneau avant (écran LCD) Boss Voir la section Installation du module SSD M.2...
Page 171: Kit Boss-S2
Kit BOSS-S2 BOSS-S2 prend en charge jusqu’à deux disques SSD M.2. REMARQUE : Pour activer BOSS-S2 dans le système, assurez-vous que le firmware du BIOS est de version 1.5.5 et que le firmware du contrôleur iDRAC est de version 4.30.30.30 ou ultérieure. Avant de commencer l’installation ou le retrait, suivez les indications des sections Consignes de sécurité...
Page 172 2. En l’inclinant, alignez le cache BOSS avec le logement du module de carte contrôleur BOSS-S2. 3. Insérez le cache BOSS dans le logement du module de carte contrôleur BOSS-S2 jusqu’à ce qu’il soit bien en place. Figure 148. Installation du cache BOSS Pour installer le module de carte contrôleur BOSS-S2 : 1.
Page 173: Kit De Processeur Graphique
Kit de processeur graphique Trois kits de processeur graphique sont disponibles pour le client : pleine longueur (FL), demi-longueur (HL) ou câble d’alimentation (GPU). En fonction du kit commandé, les composants correspondants seront disponibles. Tableau 33. Composants des kits de processeur graphique Composants Kit de processeur graphique Kit de processeur graphique...
Page 174: Ventilateur
(qualité Silver ou Gold). Consultez le tableau indiquant les ventilateurs et la mousse nécessaires dans les différentes configurations. Pour identifier les types de ventilateurs, consultez la page www.dell.com/poweredgemanuals. Tableau 34. Tableau des ventilateurs et de la mousse nécessaires Configuration du système Ventilateur Mousse nécessaire...
Page 175 Tableau 35. Configuration des logements de carte de montage et processeur graphique (suite) Carte de Logements de Processeur Configuration de carte Type de carte ou Logements montage carte de de montage du système carte de montage de processeur montage graphique Carte de Logement 7 Processeur 2...
Page 176 Installez la carte de montage pour carte d’extension pleine longueur ou la carte de montage pour carte d’extension demi-hauteur. Voir le tableau des composants du kit de processeur graphique pour connaître les cartes de montage de processeur graphique prises en charge.
Page 177: Kit De Module Idsdm
Kit de module IDSDM Le kit IDSDM contient une carte IDSDM. Pour connaître la procédure d’installation du module IDSDM, reportez-vous à la section Installation du module IDSDM REMARQUE : Veillez à installer le module IDSDM dans le port de carte IDSDM/USB, et non dans le port de connecteur J_R3_PCIE_PWR.
Page 178: Kit De Carte Usb Interne
Le kit de port COM série contient les composants répertoriés dans le tableau. Tableau 37. Kit de port COM série Composants Quantité Carte de port COM série Câble Pour connaître la procédure d’installation du port COM série, voir www.dell.com/poweredgemanuals. Kits de mise à niveau...
Page 179: Chapitre 6: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesdu système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
Page 180 Tableau 38. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description IO_RISER4 (CPU2) Carte de montage 4 SL6_CPU2_PB4 Connecteur 6 PCIe/NVMe IO_RISER3 (CPU2) Carte de montage 3 SIG_PWR_3 Alimentation du processeur graphique J_R3_PCIE_PWR Connecteur d’alimentation de carte de montage 3 Connecteur d’E/S arrière Connecteur d’E/S arrière...
Page 181: Paramètres Des Cavaliers De La Carte Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 182 3. Déplacez le cavalier qui se trouve sur la carte système des broches 2 et 4 aux broches 4 et 6. 4. Replacez le capot du système. REMARQUE : Les mots de passe existants ne sont pas désactivés (effacés) tant que le système ne s’est pas amorcé avec le cavalier de mot de passe sur les broches 4 et 6.
Page 183: Chapitre 7: Diagnostics Du Système Et Codes Des Voyants
Diagnostics du système et codes des voyants Les voyants de diagnostic sur le panneau avant du système affichent l’état pendant le démarrage du système. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
Page 184: Codes Des Voyants D'intégrité Du Système Et D'id Du Système
Tableau 40. Description des voyants LED d’état (suite) Icône Description État Action corrective ● La circulation de l’air extérieur est bloquée. Si le problème persiste, voir la section Obtention d’aide. Voyant électrique Le voyant clignote en orange si Consultez le journal des événements système ou les le système rencontre une erreur messages système relatifs au problème spécifique.
Page 185: Mesure Corrective
être désactivée par le contrôleur iDRAC. Si le problème persiste, voir la section Obtention d’aide. ou le Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) sur . Orange fixe Indique que le système est en mode de Redémarrez le système.
Page 186: Écran Lcd
Écran LCD L’écran LCD du système fournit des informations système et des messages d’état et d’erreur indiquant si le système fonctionne correctement ou s’il requiert une intervention. L’écran LCD est utilisé pour configurer ou afficher l’adresse IP de l’iDRAC du système. . L’écran LCD est disponible uniquement sur le panneau avant en option.
Page 187: Menu Setup (Configuration)
c. Sélectionnez l’icône Accueil. d. Dans l’écran d’accueil, appuyez sur le bouton Sélectionner pour accéder au menu principal. Menu Setup (Configuration) REMARQUE : Si vous sélectionnez une option dans le menu Setup (Configuration), vous devez confirmer l’option avant de passer à l’étape suivante.
Page 188: Codes Du Voyant Du Bloc D'alimentation
Figure 156. Codes des voyants de carte NIC 1. Voyant de liaison 2. Voyant d’activité Tableau 47. Codes des voyants de carte NIC Codes des voyants de carte NIC État Les voyants de liaison et d’activité sont éteints. Indique que la NIC n’est pas connectée au réseau. Le voyant de liaison est vert et le voyant d’activité...
Page 189 Tableau 48. Codes du voyant d’état du bloc d’alimentation CA (suite) Codes du voyant d’alimentation État Éteint Indique que l’alimentation n’est pas connectée au bloc d’alimentation. Vert clignotant Indique que le micrologiciel du bloc d’alimentation est en cours de mise à jour. PRÉCAUTION : Ne débranchez pas le cordon d’alimentation ou le bloc d’alimentation lors de la mise...
Page 190: Codes Des Voyants Du Disque
Tableau 49. Codes de la LED d’état du bloc d’alimentation CC (suite) Codes du voyant d’alimentation État Cela indique une incohérence des blocs d’alimentation en termes d’efficacité, de fonctionnalité, d’état d’intégrité ou de tension prise en charge. PRÉCAUTION : Si deux blocs d’alimentation sont installés, tous deux doivent avoir le même type de label, par exemple EPP (Extended Power Performance).
Page 191: Utilisation Des Diagnostics Du Système
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
Page 192: Exécution Des Diagnostics Du Système Intégré À Partir Du Gestionnaire D'amorçage
Exécution des diagnostics du système intégré à partir du Gestionnaire d’amorçage Exécutez les diagnostics intégrés du système (ePSA) si votre système ne démarre pas. Étapes 1. Appuyez sur F11 lors de l’amorçage du système. 2. Utilisez les touches fléchées vers le haut et vers le bas pour sélectionner Utilitaires système > Lancer les diagnostics. 3.
Page 193: Chapitre 8: Obtenir De L'aide
Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
Page 194: Quick Resource Locator Pour Système Poweredge R7525
Dell EMC. Ces informations sont utilisées par le support technique Dell EMC pour résoudre le problème. ● Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème.
Page 195: Chapitre 9: Ressources De Documentation
Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location (Emplacement).
Page 196 Gestion de votre Pour plus d’informations sur le logiciel système de gestion des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
Page 197 Tableau 52. Ressources de documentation supplémentaires pour votre système (suite) Tâche Document Emplacement documentation du contrôleur de stockage. Comprendre les messages d’erreur et d’événements Dépannage du Pour plus d’informations sur système l’identification et la résolution des problèmes du serveur PowerEdge, reportez-vous au Guide de dépannage du serveur.
