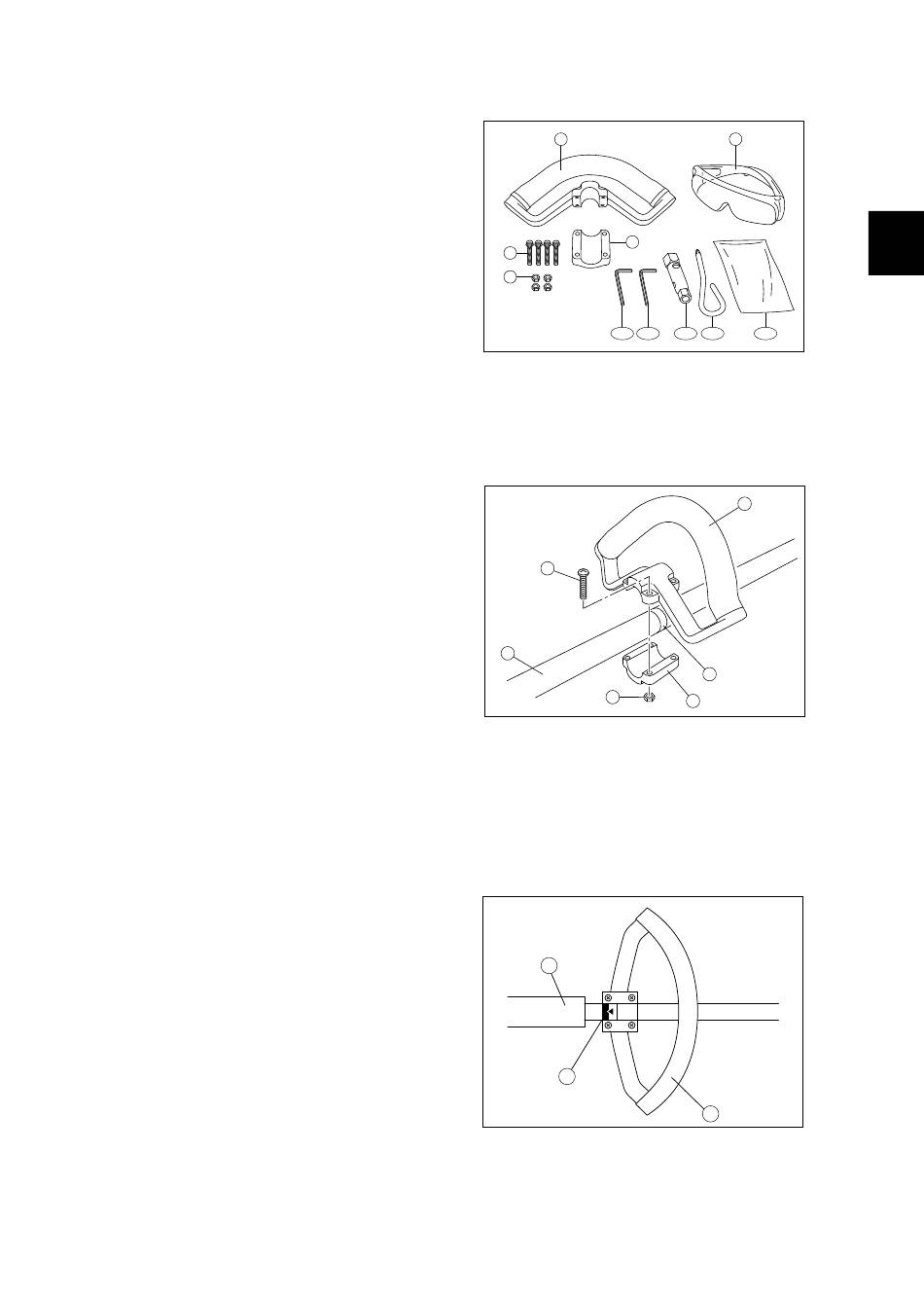

Ensemble des pièces (concessionnaire/client)
A.
Poignée "boucle"
B.
Demi-collier (pour poignée "boucle")
C.
Vis (M5×30 pour poignée "boucle")
D.
Ecrous (pour poignée "boucle")
E.
Jeu d'outils
E-1. Sachet
E-2. Tournevis
E-3. Clé (17×19)
E-4. Clé Allen (M5)
E-5. Clé Allen (M6)
F.
Lunettes de protection
Montage
Mise en place de la poignée boucle
P l a c e r l a p o i g n é e s u r l ' é t i q u e t t e d e
positionnement sur le tube et serrer les 4 vis
avec le tournevis.
Position de la poignée
P l a c e r l a p o i g n é e s u r l ' é t i q u e t t e d e
positionnement comme illustré ci-après.
A
B
C
D
E-5
E-4
E
D
F
A. Demi-collier
B. Poignée
C. Etiquette de positionnement
D. Tube
E. Vis
F. Ecrous
C
A
A. Etiquette de positionnement de la poignée
B. Poignée
F
E-3 E-2
E-1
B
C
A
B
C. Prise
F
R
9
