O
T
MNI
HERM
1. Si le capteur de sortie détecte une température inférieure
à 7 °C/45 °F, la commande met la pompe de la chaudière
sous tension.
2. Si le capteur de sortie détecte une température inférieure à
1,7 °C/35 °F, la commande allume la chaudière.
3. Une fois en mode de protection contre le gel, la chaudière
reste dans cet état jusqu'à ce que le capteur de sortie
détecte une température supérieure à 10 °C/50 °F.
Space heating zone circuits
System pump
4 pipe dia. max.
Water feed
controls
Remarque: -
Ce schéma est une
représentation simplifiée
d'un type de tuyauterie et
n'est pas destiné à être
utilisé comme plan d'installation.
Les exigences du code local
doivent être respectées.
Sortie eau chaude sanitaire
Eau froide

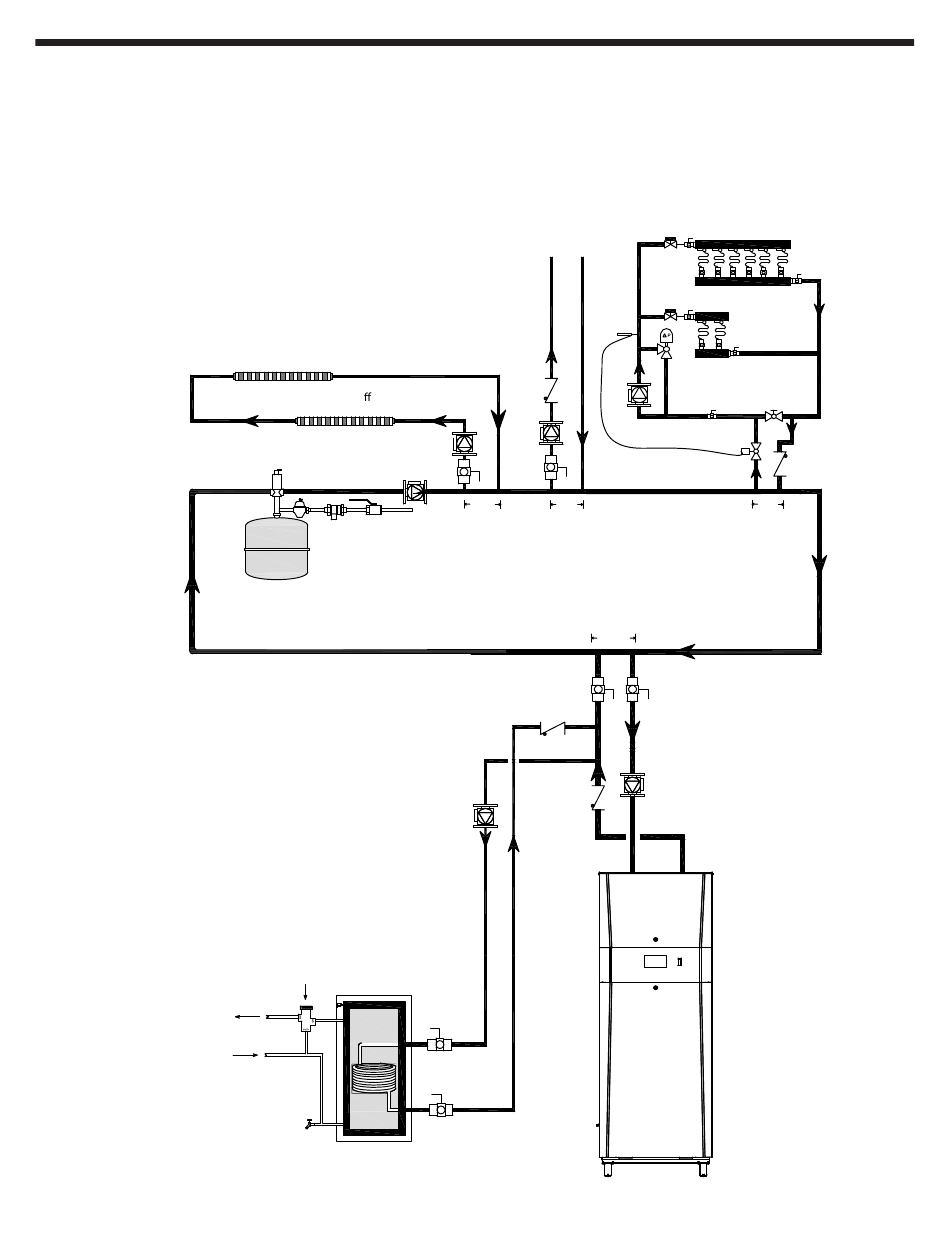

Figure 4.
Schéma de tuyauterie – une seule chaudière, plusieurs
zones de températures,
Zonage avec circulateurs et réservoir ECS indirect
Circuit de zone de chau age des locaux
Évent
4 pipe dia. max.
Commandes
d'alimentation
en eau
Vase d'expansion
Réservoir ECS indirect
5.A.4
Diagrammes de suggestions de
tuyauterie de chaudière
Les schémas de la Figure 4 à la page 29 à la Figure 6 à la
page 31 illustrent les configurations conseillées de tuyauterie
des chaudières. Ces diagrammes ne sont donnés qu'à titre
indicatif. Installer correctement tous les composants requis par
les codes locaux.
Low temp. radiant zone
4 pipe dia. max.
Tuyau diam. 4 po max.
Tuyau diam. 4 po max.
Tuyau diam. 4 po max.
Tuyau diam. 4 po max.
Page 29
Zone rayonnante
basse température
Tuyau diam. 4 po max.
