4.0 information électrique
FR 4.1 installation de prise de courant 120V
Le réglage de défaut en usine est une confi guration d'installation d'une prise de courant 120V. Branchez l'appareil
d'une boîte de sortie de 120V, 15 ampères mise à la terre.
note:
Cet appareil doit être connecté à un circuit de 15 ampères dédié. L'utilisation d'un cordon d'extension N'EST
PAS autorisée.

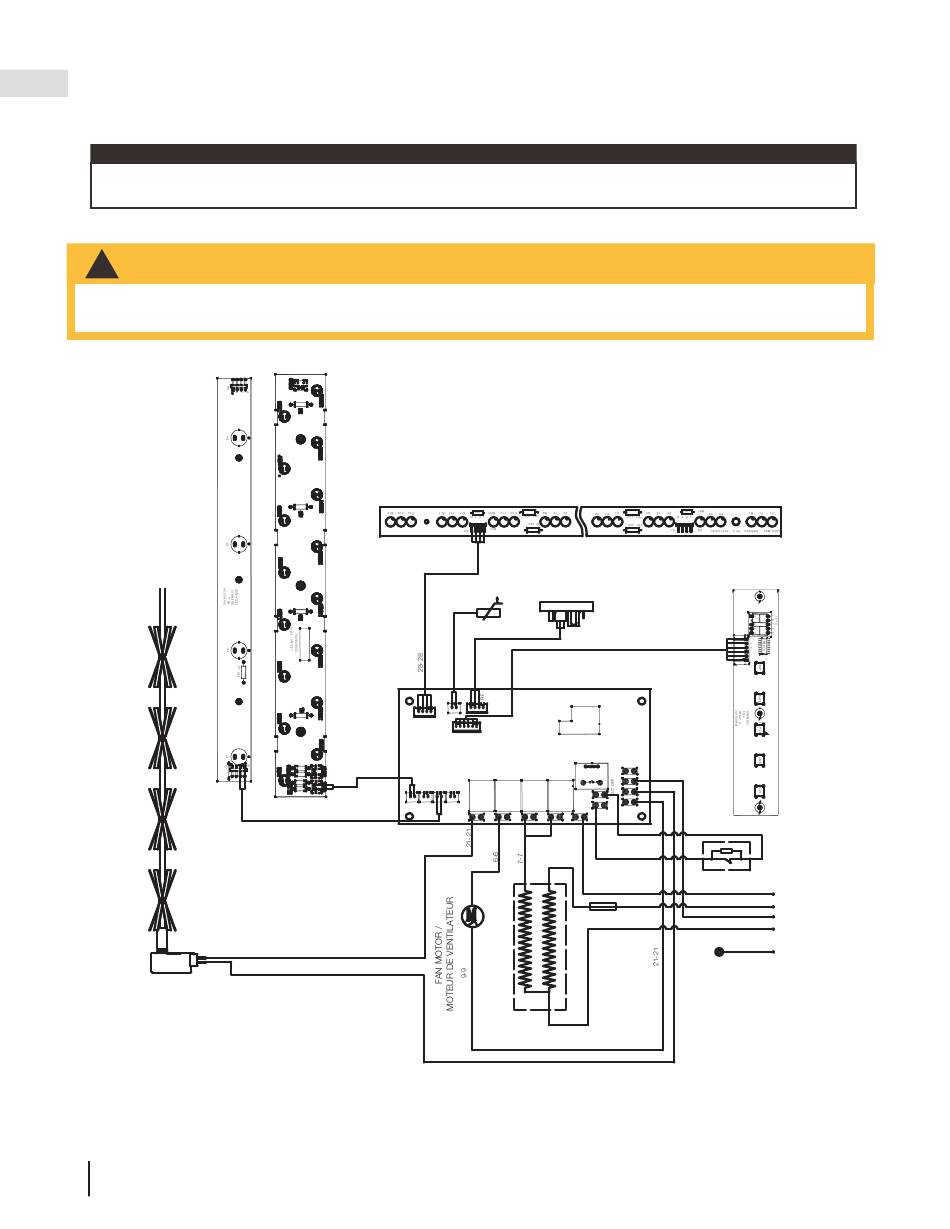

4.2 schéma de câblage
AVERTISSEMENT
!
• Coupez l'alimentation électrique à l'appareil et laissez-le refroidir avant d'effectuer un entretien. Seul un
technicien de service qualifi é peut effectuer l'entretien ou la réparation de cet appareil électrique.
FLAME LED /
LED DE FLAMME
FLAME FAN /
VENTILATEUR DE FLAMME
48
W415-4035 / 03.23.22
EMBER LED /
LED DE BRAISES
TOP LED /
LED SUPÉRIEURE
TEMP
MOOD1
17- 17
E-B1 E-Y1 F-B1 F-Y1
18- 18
L1 = Black/Noir (Power/Alimentation)
L2 = Red/Rouge (Power/Alimentation)
G = Green/Vert (Ground/Terre)
N = White/Blanc (Common/Commun)
N1 = Blue/Bleu (Common/Commun)
REMOTE RECEIVER /
NTC
RÉCEPTEUR À DISTANCE
+ -
R-N1
P-N1
F-N1
M-N1
P-L2
FAN REALY-H2 REALY-H1
MOTOR1 P-L1
12- 12
3-3
t 121
THERMAL FUSE /
FUSIBLE THERMIQUE
EN
CLK
DATA
11- 11
PTC
t 105
THERMAL CUTOFF /
COUPE THERMIQUE
27- 27 L1
1-1 L2
N
26- 26
2-2
N1
G
W385-2610
