MANUEL D'UTILISATION DU CONTRÔLEUR UNIPOINT

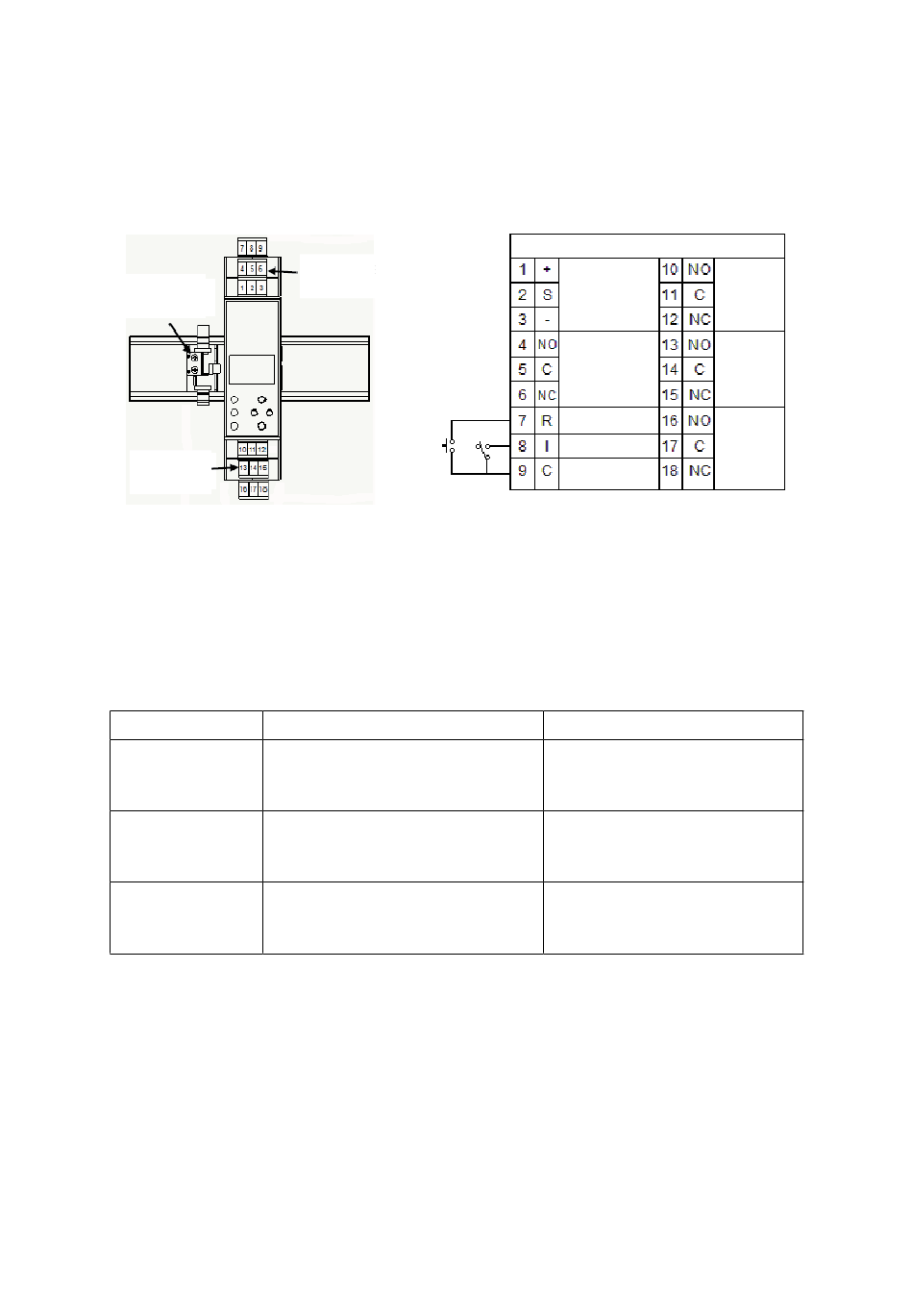

4.2.3 Détail des bornes
Toutes les connexions électriques, hormis l'alimentation, passent par des bornes amovibles situées sur
le côté du contrôleur. La connexion électrique passe par un connecteur d'alimentation relié au rail DIN.
Connecteur
d'alimentation
Bornes
amovibles
Par souci de sécurité, nous recommandons de monter des interrupteurs à clé pour protéger l'accès aux
entrées de réinitialisation et de désactivation à distance sur l'avant du boîtier dans lequel le contrôleur
Unipoint est monté.
4.2.4 Types de détecteur
Le contrôleur Unipoint peut accepter des signaux provenant de trois types de détecteur. Le tableau
ci-dessous récapitule les types de détecteur compatibles avec le contrôleur Unipoint.
Type de détecteur Sortie vers le détecteur
4-20 mA 2 fils Entrée du contrôleur (18-32 Vcc)-1,5* Vcc,
30 mA (maxi). Résistance de détection
33 ohms.
Source 4-20 mA 3 fils Entrée du contrôleur (18-32 Vcc)-1,5* Vcc,
0,5 A (maxi). Résistance de détection
33 ohms.
Passerelle mV, 3 fils 2,4-8,6 V, 200 mA courant constant.
Résistance maxi. de câble en boucle
28 ohms.
* Chute de tension dans le contrôleur Unipoint
Bornes
amovibles
7
2306M5001 MAN0638 VERSION 7 01/2011
DÉTAIL DES BORNES
Détecteur Alarme 1
Défaut
Alarme 2
Réinitialisation
Alarme 3
Désactivation
Commune
Détecteur recommandé
Gaz toxique et Oxygène Signalpoint
ou Sensepoint
Sensepoint Plus
Gaz inflammable Signalpoint
ou Sensepoint
