Toro 79339 Instructions De Montage

Kit poignée de maintien et marchepied
Tondeuse autoportée
N° de modèle 79339
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Aucune pièce requise
Poignée de maintien
Boulon (5/16 x 1 po)
Écrou à embase (5/16 po)
Perçage des trous de la
poignée de maintien
Remarque: Cette procédure ne concerne que les machines
qui n'ont pas déjà de trous sur le côté avant gauche du cadre.

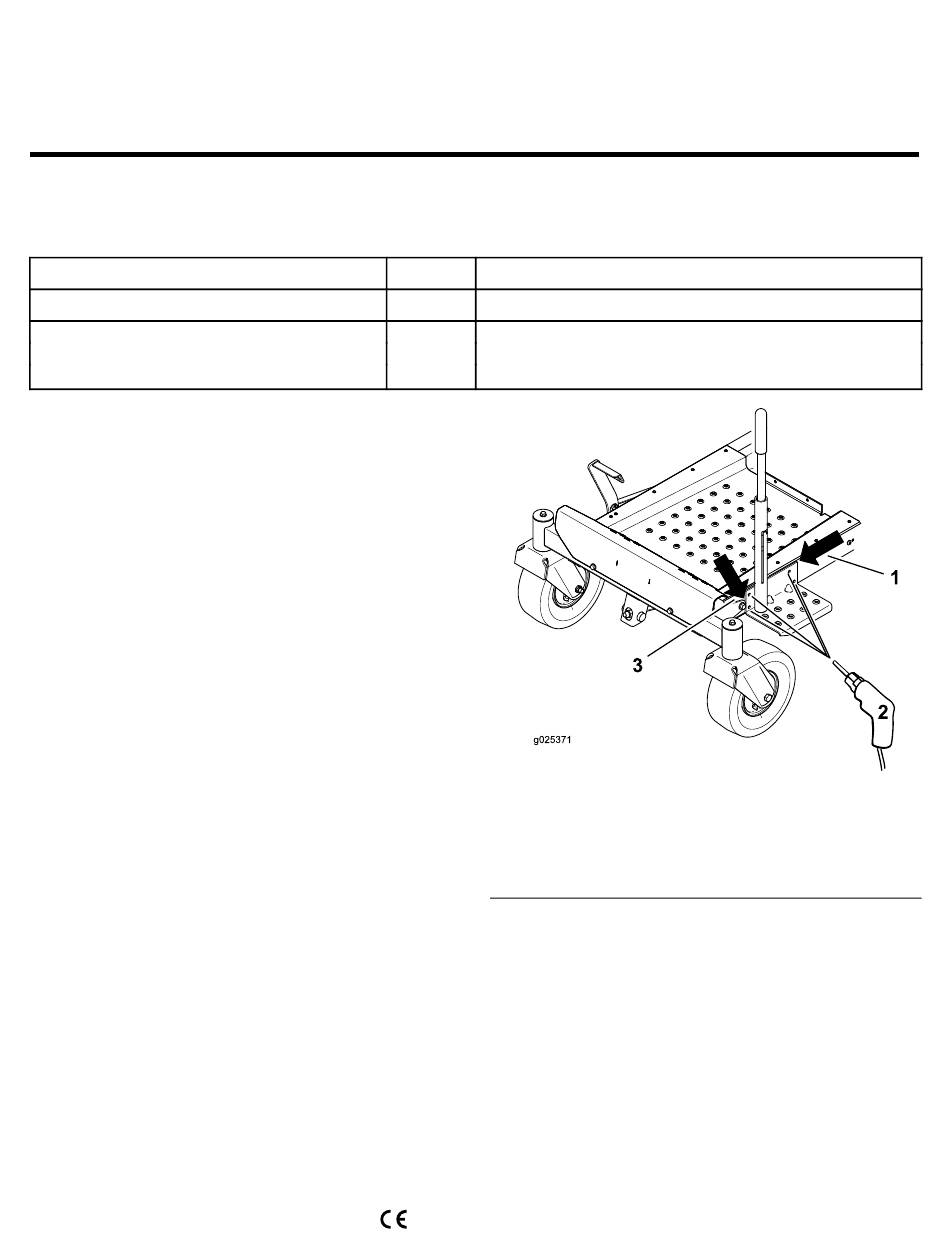

1. Vérifiez si le côté avant gauche du cadre possède
déjà des trous. Si le cadre ne comprend pas de trous,
percez-les.
2. Placez la poignée de maintien sur le côté gauche du
cadre, au niveau du sommet du cadre, et à 3 mm
derrière le support de la roue pivotante (Figure 1).
3. En vous servant de la poignée de maintien comme
gabarit, repérez l'emplacement des trous.
4. Percez 4 trous de 8,7 mm de diamètre dans le cadre
(Figure 1).
Traduction du texte d'origine (FR)
Qté
–
Percez les trous de la poignée de maintien.
1
4
Montez le poignée de maintien.
4
1. De niveau avec le sommet
du cadre
2. Repérez et percez 4 trous
(8,7 mm de diamètre)
Form No. 3383-501 Rev A
Instructions de montage
Utilisation
Figure 1
3. 3 mm derrière le support
de la roue pivotante
*3383-501* A
Imprimé aux États-Unis.
Tous droits réservés
