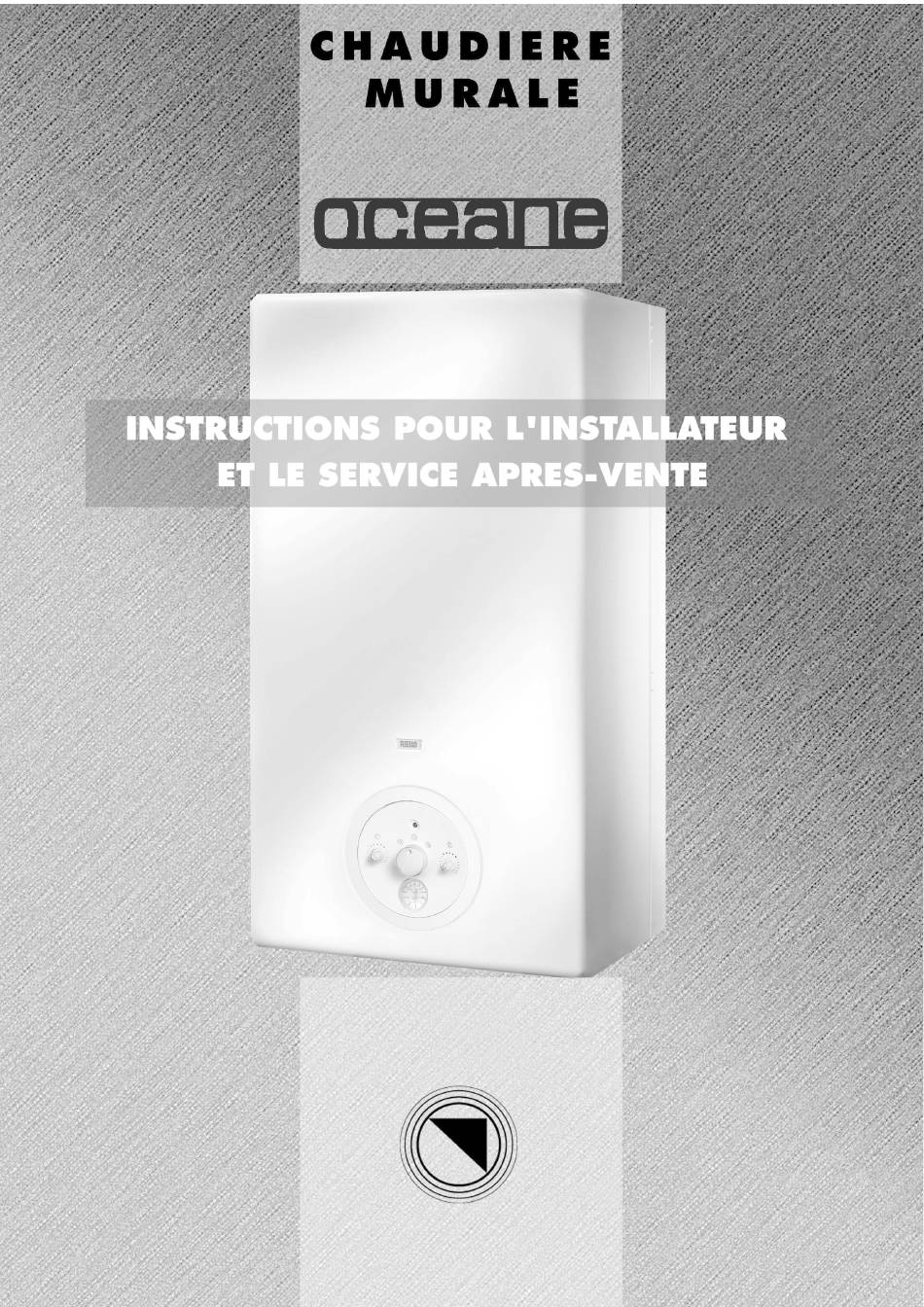

- Page 1 Modèles 24 KI - 24 KI VMC...
- Page 2 OCEANE RIELLO Les chaudières sont conformes aux normes suivantes: • Norme Gaz 90/396/CEE Norme Rendements 92/42/CEE • • Norme Compatibilité Electromagnétique 89/336/CEE • Norme Basse Tension 73/23/CEE TEXTES REGLEMENTAIRES POUR LA VMC • Arrêté du 25 Avril 1985 modifié le 30 mai 1989: relatif à la vérification et à l’entretien des installations collective de VMC gaz.
- Page 3 TABLE DES MATIERES GENERAL Avertissements pag. Normes de sécurité de base pag. Description de l’appareil pag. Dispositifs de sûreté pag. Structure pag. Données techniques pag. Fonctionnement multigaz pag. Circuit hydraulique Circulateur pag. Schéma électrique fonctionnel pag. Schéma électrique multifilaire pag. INSTALLATEUR Panneau de commande pag.
- Page 4 Toute de danger de gel. responsabilité contractuelle et extra-contractuelle de la part de RIELLO pour des dommages causés L’entretien de la chaudière doit être exécuté au à des personnes, animaux ou choses, des erreurs moins une fois par an.
- Page 5 DESCRIPTION DE L'APPAREIL OCEANE KI est une chaudière murale pour le chauffage Voici les caractéristiques des chaudières OCEANE : de locaux et pour l’utilisation sanitaire; elle dispose d’un - Gestion et contrôle à microprocesseur avec auto- échangeur bi-thermique en cuivre soudo-brasé. diagnostic affiché...
- Page 6 STRUCTURE ÉCHANGEUR BI-THERMIQUE VANNE GAZ VASE D’EXPANSION CIRCULATEUR SANITAIRE SOUPAPE DE SÉCURITÉ TRANSFORMATEUR D’ALLUMAGE PURGEUR AUTOMATIQUE ÉLECTRODE D’ALLUMAGE ET D’IONISATION CIRCULATEUR BRÛLEUR PRESSOSTAT EAU THERMOSTAT LIMITE FLUXMÈTRE SONDE NTC PRIMAIRE SOUPAPE DE SÉCURITÉ 8a-8b THERMOSTAT FUMÉES MINI BALLON...
- Page 7 DONNEES TECHNIQUES 24 KI 24 KI VMC Débit thermique nominal ......26,70 26,70 kcal/h 22962 22962 Puissance thermique nominale .
- Page 8 FONCTIONNEMENT MULTIGAZ GAZ LIQUIDE GAZ NAT. Indice de Wobbe inférieur MJ/m (à 15°C - 1013 mbar). (MJ/m 45,67 37,38 80,58 70,69 Puissance calorifique inferieure.. (MJ/m 34,02 29,25 116,09 (MJ/KgS) 45,65 46,34 Pression nominale d’alimentation mbar 28-30 (mm colonne d’eau) 203,9 254,9 285,5-305,9 377,3...
- Page 9 CIRCUIT HYDRAULIQUE Départ chauffage Sortie eau chaude sanitaire Retour chauffage Entrée eau froide sanitaire E - F Soupape de non retour Soupape de sécurité sanitaire Mini ballon Sonde NTC primaire Echangeur bithermique Limiteur de débit Sonde NTC sanitaire Vase d’expansion Purgeur automatique Pressostat eau Vanne bypass...
- Page 10 SCHEMA ELECTRIQUE FONCTIONNEL LA POLARITE PHASE-NEUTRE EST CONSEILLE Potentiomètre sélection température sanitaire Relais circulateur Potentiomètre sélection température Relais circulateur pour système accumulation chauffage eau chaude sanitaire Sélecteur arrêt / réarmement – été – hiver Relais autorisation allumage T.A. Thermostat d’ambiance DEL (vert) alimentation présente T.F.
- Page 11 SCHEMA ELECTRIQUE MULTIFILAIRE LA POLARITE PHASE-NEUTRE EST CONSEILLE...
- Page 12 PANNEAU DE COMMANDE Selecteur température eau sanitaire Fonction “été” Signal lumineux Fonction “Eteint - Déblocage” Fonction “hiver” Selecteur température eau chauffage Sélecteur de fonction...
- Page 13 RECEPTION DU PRODUIT Les chaudières OCEANE sont vendues en colis unique et protégées par un emballage en carton. En complément de la chaudière, le matériel suivant est fourni: - Une enveloppe en plastique comprenant: - Livret instructions pour l’Usager - Livret instructions pour l’Installateur. - Certificat de garantie Les livrets d’instruction sont partie intégrante de l’appareil, il est donc conseillé...
- Page 14 LIEU D'INSTALLATION DE LA CHAUDIERE Les chaudières OCEANE KI doivent être installées en locaux équipés d’ouvertures d’aération conformes aux Normes Techniques en vigueur, parce qu’il s’agit de chaudières à circuit de combustion “ouvert” par rapport à la pièce d’installation (configuration de type B11BS et VMC).
- Page 15 CONNEXIONS HYDRAULIQUES Les chaudières OCEANE sont conçues et réalisées pour l'entrée de l'eau sanitaire, un adoucisseur, un Système être installées sur des installations de chauffage et de Anti-tartre Electromagnétique ou autre. production d’eau chaude sanitaire. Dans les régions où l’eau sanitaire est calcaire (supérieur à...
- Page 16 - Introduire le câble d’alimentation et de l’éventuel T.A dans les serre-fils sur le châssis - Extraire le bornier de la carte (ME) - Effectuer les connexions selon les schémas suivants: Pour le thermostat ambiant Branchement normal (Les contacts du thermostat d’ambiance doivent être dimensionnés pour V= 230 Volt) En cas d’alimentation phase-phase vérifier à...
- Page 17 CONNEXION GAZ La connexion des chaudières OCEANE à l’alimentation L’installation d’alimentation du gaz doit être adapté du gaz doit être exécutée dans le respect des Normes au débit de la chaudière et doit être équipée de tous d’installation en vigueur. les dispositifs de sécurité...
- Page 18 CHARGE ET VIDANGE INSTALLATION Les chaudières sont équipées d’un robinet à 3 voies situé sur l’entrée sanitaire. ouvert CHARGE - Placer le sélecteur de fonction sur (éteint- déblocage) fermé - Placer le robinet robinet 3 voies (A) sur la position “remplissage”...
- Page 19 PREMIÈRE MISE EN MARCHE - Positionner le sélecteur de fonction (1) sur (éteint- déblocage) - Positionner l’interrupteur général de l’installation sur “allumé” (le signal vert d’état chaudière clignote) - Régler le thermostat ambiant à la température souhaitée (~20°C) ou bien si l’appareil en est muni régler le chrono-thermostat ou le programmateur horaire en fonction à...
- Page 20 CONTROLES PENDANT ET APRES LA PREMIERE MISE EN SERVICE Apres le démarrage, vérifier l’exécution correcte des procédures de démarrage et d’arrêt en agissant sur: - Sélecteur de fonction (2) - Tarage du thermostat de chaudière (3) et du thermostat sanitaire (1) - Température demandée pour le local (en agissant sur le thermostat ambiant ou sur le programmateur horaire).
- Page 21 CONTROLE DE LA COMBUSTION - Effectuer un trou de ø 11 mm sur le tuyau rectiligne placé après la sortie de la boite à fumée à au moins 400-500 mm (suivant les Normes en vigueur) PERCER - Ouvrir un robinet de l’eau chaude au maximum - Avec la chaudière au debit maximum en fonctionnement (eté) et le thermostat sanitaire (1) à...
- Page 22 LEDS, ANOMALIES ET SOLUTIONS Selon le fonctionnement de l’appareil, le voyant à diode signalisation lumineuse (LED) signalant l’état de la chaudière apparaît d’une couleur différente: vert, rouge ou jaune. VOYANT VERT - Clignotant avec une fréquence de 1 seconde allumé - 5 secondes éteint = chaudière en attente, pas de présence de flamme.
- Page 23 SUSPENSION TEMPORAIRE DE L'USAGE En cas d’absences temporaires (week-end, courts voyages, etc.) positionner le sélecteur de fonction sur (éteint-déblocage-signal vert allumé clignotant). Ainsi faisant l’alimentation électrique et l’alimentation du combustible sont actives et la chaudière est protégée par les systèmes: - Antigel: lorsque la température de l’eau de chaudière descend au dessous de 5 °C, le brûleur s’allume à...
- Page 24 CHANGEMENT DE GAZ La chaudière est livrée d’usine pour fonctionner aux gaz naturels. La transformation de la chaudière pour le passage des gaz de la deuxième famille aux gaz de la troisième famille (butane, propane) s’effectue par changement des injecteurs brûleur, suppression du diaphragme, réglage des pressions gaz au brûleur (maxi et mini), scellage de ces réglages avec du vernis et apposition de l’étiquette de réglage de gaz.
- Page 25 REGLAGES Les chaudières sont livrées pour le fonctionnement à GN (G20/G25) ou à GPL (G31); elles ont été réglées à l’usine selon les indications de la plaque technique. Au cas où il serait nécessaire d’effectuer à nouveau des réglages, par exemple après des opérations d’entretien extraordinaire, le remplacement de la vanne gaz ou après une transformation de gaz méthane à...
- Page 26 ENTRETIEN Pour garantir un bon fonctionnement de la chaudière, pour prolonger sa durée et pour son fonctionnement en toute sécurité, il est opportun qu'à chaque début de saison de chauffage l'appareil soit inspecté par professionel qualifié. Pour le modèle VMC, il est également nécessaire de faire procéder à...
- Page 27 à encrassement: filtres bouchées, échangeurs entartrés ou emboués - le client ne peut pas prouver que la chaudière est toujours sous garantie. Document qui est valable pour prouver la période de garantie: - document de garantie, bien rempli et renvoyé à Riello s.a.
- Page 28 RIELLO S.A. Parc Activité "Les Portes de la Forêt" 16, Allée Clos des Charmes - 77090 COLLEGIEN...
