INVENTOR V7CRI-12WiFiR/U7RS-12 Manuel D'installation page 16

Étape 2 : Suspendre l'unité intérieure.

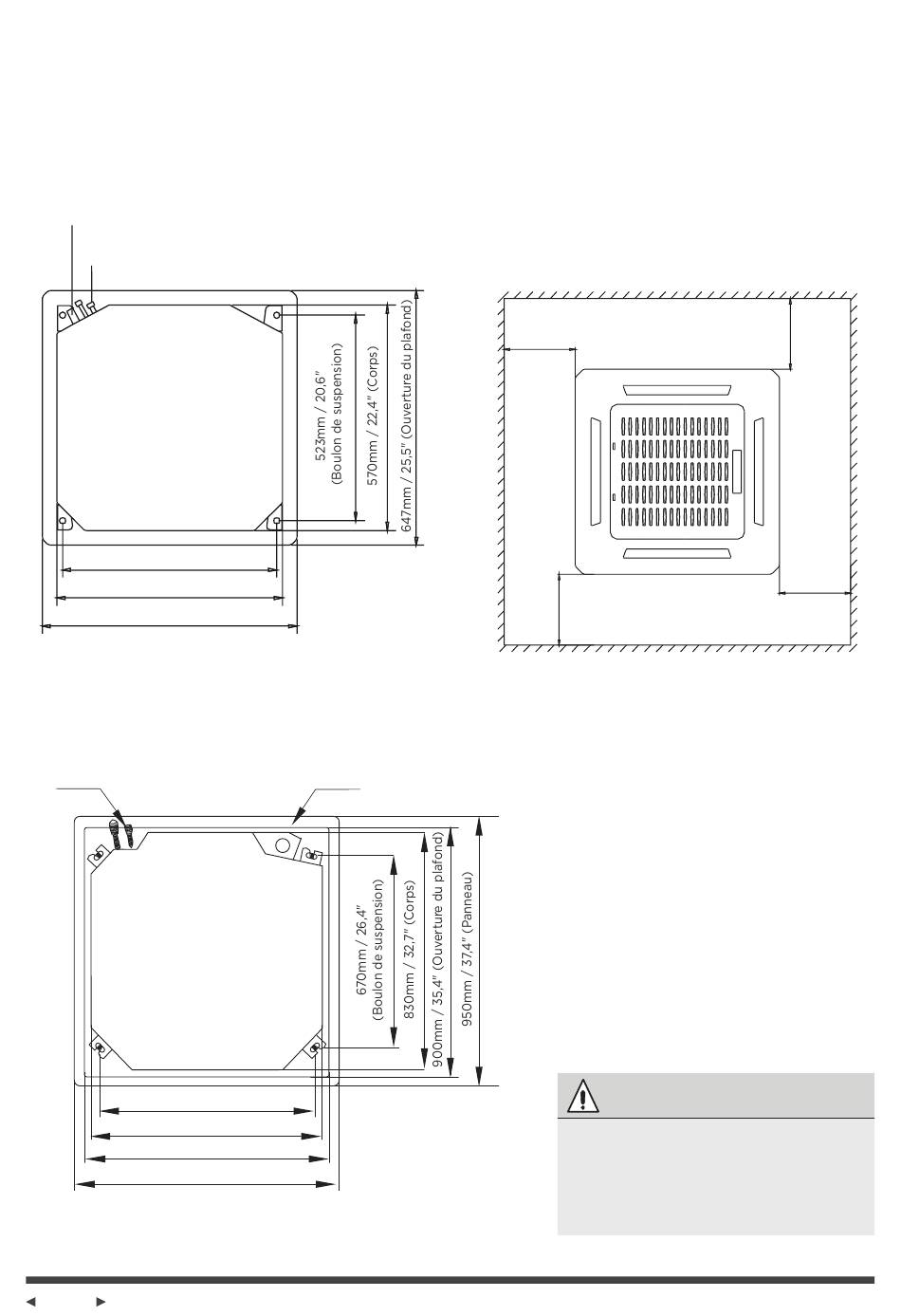

1. Utilisez le modèle de papier fourni pour découper un trou rectangulaire dans le plafond,
en réservant au moins 1m (39") de large sur tous les côtés. Le trou sera de 60x60cm
(23,6x23,6") ou 90x90cm (35,4x35,4"). Assurez-vous de marquer les zones où seront
percés les trous pour les crochets de plafond.
Côté de tuyau de drainage
Côté de la tuyauterie de réfrigérant
545mm / 21,5" (Boulon de suspension)
570mm / 22,4" (Corps)
647mm / 25,5" (Ouverture du plafond)
Modèles : V7CRI-12WiFiR, V7CRI-18WiFiR
(B)
Côté de la tuyauterie
de réfrigérant
770mm / 30,3" (Boulon de suspension)
830mm / 32,7" (Corps)
900mm / 35,4" (Ouverture du plafond)
950mm / 37,4" (Panneau)
Modèles : V7CI-24WiFiR, V7CI-36WiFiR, V7CI-42WiFiR,
V7CI-50WiFiR, V7CI-60WiFiR
Page 16
Côté de tuyau
de drainage
>1m / 39"
>1m / 39"
ATTENTION
Le corps de l'unité doit être
parfaitement aligné avec le trou.
Avant l'opération, il faut assurer
que l'unité et le trou soient de
même dimension.
>1m / 39"
>1m / 39"
Figure 3.3
