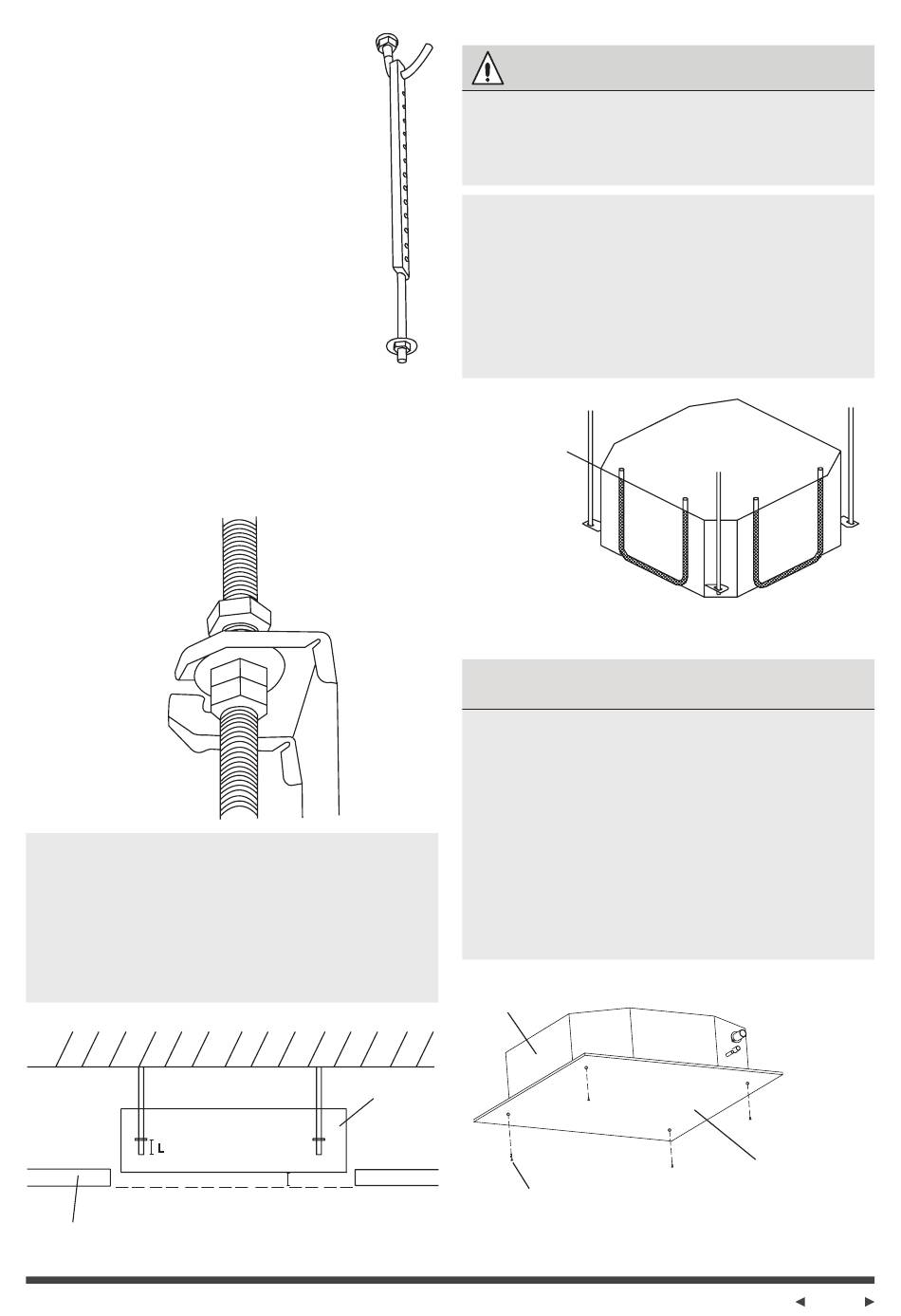

INVENTOR V7CRI-12WiFiR/U7RS-12 Manuel D'installation page 17

2. Forez 4 trous de profondeur de
5cm (2") ou 12cm-15,5cm (4,7"-
6,1") aux positions de crochet sur
le plafond dans le plafond interne.
Il faut tenir la foreuse à un angle de
90° au plafond.
3. À l'aide d'un marteau, insérez
les crochets de plafond dans les
trous pré-percés. Fixez le boulon
en utilisant des rondelles et des
écrous fournis.
4. Installez les quatre boulons de
suspension (voir la Figure 3.4).
5. Installez l'unité intérieure. Vous
aurez besoin de deux personnes pour le
soulever et le fixer. Insérez les boulons de
suspension dans les trous de suspension de
l'unité. Fixez-les en utilisant des rondelles
et des écrous fournis. (Voir la Figure 3.5).
Figure 3.5
REMARQUE : Le bas de l'unité doit être
10 - 25mm (0,4-0,98") pour les modèles
24k-60k ou 24mm (0,9") pour les modèles
12k-18k plus haut que le panneau du plafond.
En général, le L (indiqué dans la Figure 3.6)
doit avoir la moitié de la longueur du boulon
de suspension ou être suffisamment long
pour empêcher les écrous de se détacher.
Mur
L
10 - 25mm (0,4-0,98")
ou 24mm (0,9")
Panneau de plafond
Figure 3.6
Assurez-vous que l'unité est complètement
horizontale. Une mauvaise installation
peut entraîner un refoulement du tuyau de
drainage dans l'unité ou une fuite d'eau.
REMARQUE : Assurez-vous que l'unité
intérieure est horizontale. L'unité est
équipée d'une pompe de drainage intégrée
et d'un interrupteur à flotteur. Si l'unité est
inclinée dans le sens inverse de l'écoulement
du condensat (le côté du tuyau de drainage
est relevé), l'interrupteur à flotteur peut mal
fonctionner et provoquer une fuite d'eau.
Figure 3.4
REMARQUE SUR L'INSTALLATION DANS
UNE NOUVELLE MAISON
Lors de l'installation de l'unité dans une
nouvelle maison, les crochets de plafond
peuvent être encastrés à l'avance. Assurez-
vous que les crochets ne se détachent pas à
cause du retrait du béton. Après l'installation
de l'unité intérieure, fixez le modèle de
papier d'installation sur l'unité avec des
boulons (M6X12) pour déterminer à l'avance
la dimension et la position de l'ouverture au
plafond. Suivez les instructions ci-dessus
pour le reste de l'installation.
Corps principal
Corps principal
ATTENTION
Niveau
d'eau
Figure 3.7
Boulons M6 x 12
Figure 3.8
Modèle d'installation
Page 17
