Raccordement de la tuyauterie de réfrigérant
Précautions de sécurité
AVERTISSEMENT
• Toutes les canalisations sur le terrain
doivent être réalisées par un technicien
agréé et doivent être conformes aux
réglementations locales et nationales.
• Lorsque le climatiseur est installé dans
une petite pièce, des mesures doivent être
prises pour empêcher la concentration
de réfrigérant dans la pièce ne dépasse
la limite de sécurité en cas de fuite de
réfrigérant. Si le réfrigérant fuit et que sa
concentration dépasse la limite autorisée,
il peut en résulter des risques dus au
manque d'oxygène.
• Lors de l'installation du système de
réfrigération, veillez à ce que l'air, la
poussière, l'humidité ou des substances
étrangères ne pénètrent pas dans le circuit
du réfrigérant. Une contamination dans
le système peut entraîner une mauvaise
capacité de fonctionnement, une pression
élevée dans le cycle de réfrigération, une
explosion ou des blessures.
• Ventilez immédiatement la zone en cas de
fuite de réfrigérant lors de l'installation.
Les fuites de gaz réfrigérant sont à la fois
toxiques et inflammables. Assurez qu'il
n'y a pas de fuite de réfrigérant une fois
l'installation terminée.
Remarques sur la longueur et
l'élévation du tuyau
Comme le tableau suivant, assurez-vous
que la longueur du tuyau de réfrigération, le
nombre de flexions et la hauteur de chute
entre les unités intérieure et extérieure
satisfont aux exigences indiquées dans le
tableau 6.1 :
Tableau 6.1 : La longueur maximale et
la hauteur de chute sont basées sur les
Type de modèle
Conversion de
fréquence de l'Europe
de l'Amérique du
Nord et de l'Australie
TYPE SPLIT
Autre type split
ATTENTION
• Récupérateurs d'huile
Si l'unité intérieure est installée plus haut
que l'unité extérieure :
- Si l'huile retourne dans le compresseur de
l'unité extérieure, cela peut provoquer une
compression du liquide ou une détérioration
du retour de l'huile. Les récupérateurs d'huile
dans la tuyauterie montante de gaz peuvent
éviter ce cas. Un récupérateur d'huile doit
être installé tous les 6m (20 pieds) ou
10m (32,8 pieds) pour le tuyau montant
d'aspiration verticale. (Voir la Figure 6.1)

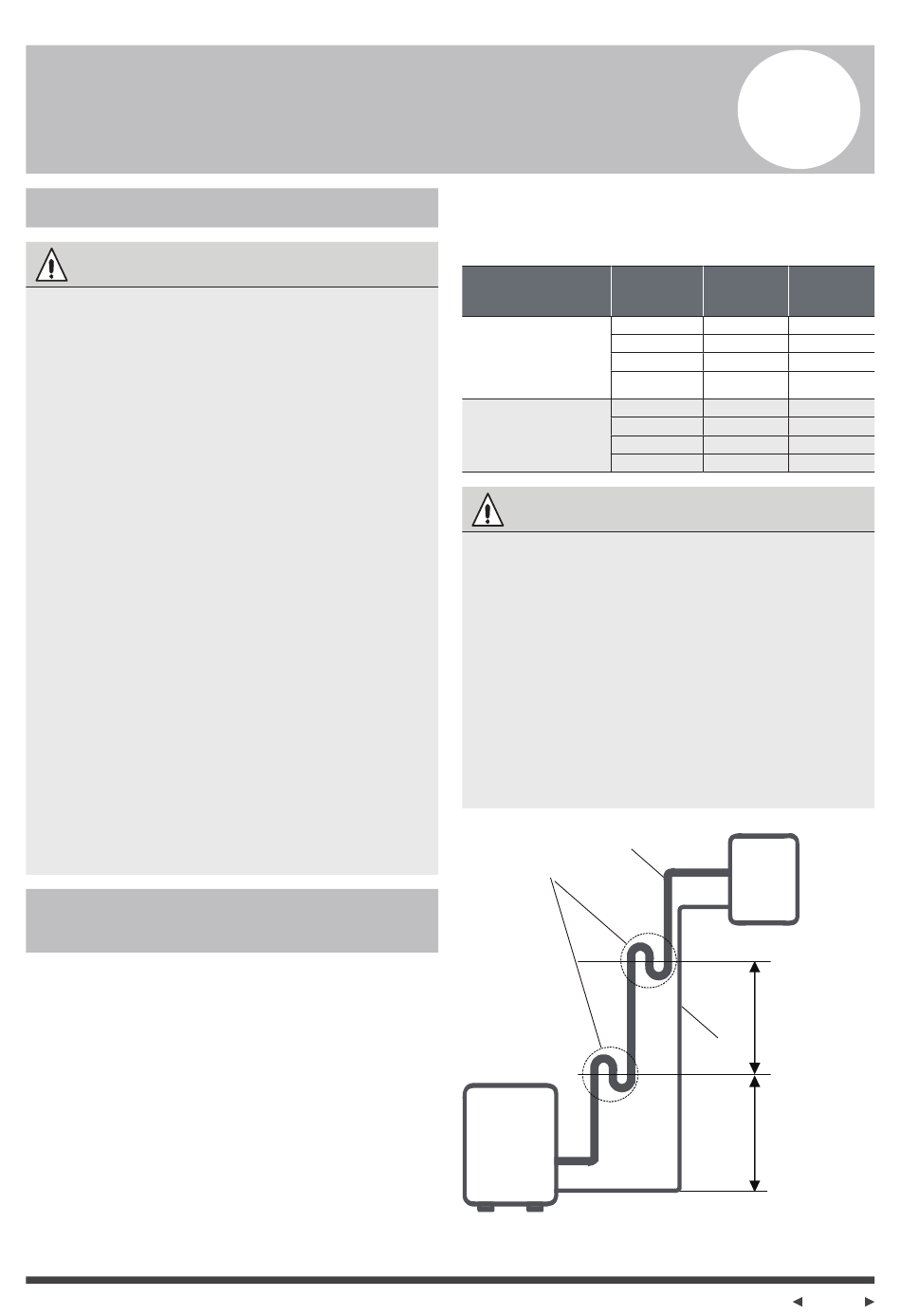

Récupérateur
d'huile
Unité extérieure
Figure 6.1
L'unité intérieure est installée plus haut que
l'unité extérieure
modèles. (Unité : m/pied)
Capacité Longueur
(Btu/h) de tuyau
<15K
≥15K - <24K
≥24K - <36K
≥36K - ≤60K
12K
18K-24K
30K-36K
42K-60K
Tuyauterie de gaz
Tuyauterie
de liquide
6
Hauteur
de chute
maximale
25/82 10/32,8
30/98,4 20/65,6
50/164 25/82
75/246 30/98,4
15/49 8/26
25/82 15/49
30/98,4 20/65,6
50/164 30/98,4
Unité intérieure
6M/20 pieds
(<36000Btu/h unité)
10m (32,8 pieds)
(=>36000Btu/h unité)
6M/20 pieds
(<36000Btu/h unité)
10m (32,8 pieds)
(=>36000Btu/h unité)
