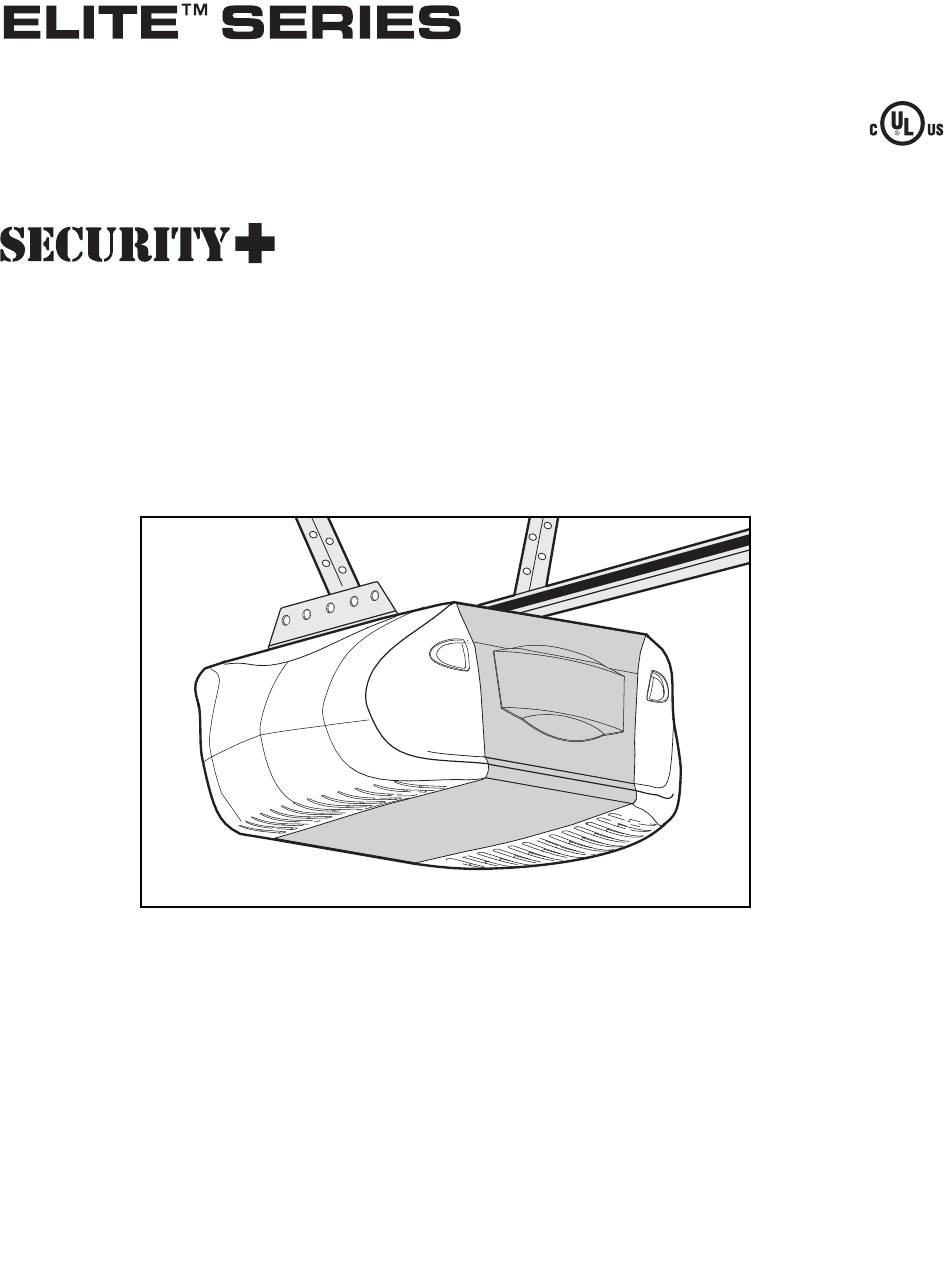

GARAGE DOOR OPENER

Model 3585CS 3/4HP

For Residential Use Only

Owner's Manual

Please read this manual and the enclosed safety materials carefully!

■

Fasten the manual near the garage door after installation.

■

The door WILL NOT CLOSE unless the Protector System

■

aligned.

Periodic checks of the opener are required to ensure safe operation.

■

The model number label is located under the light lens on the left side panel of your

■

opener.

The Chamberlain Group, Inc.

845 Larch Avenue

Elmhurst, Illinois 60126-1196

www.liftmaster.com

is connected and properly
