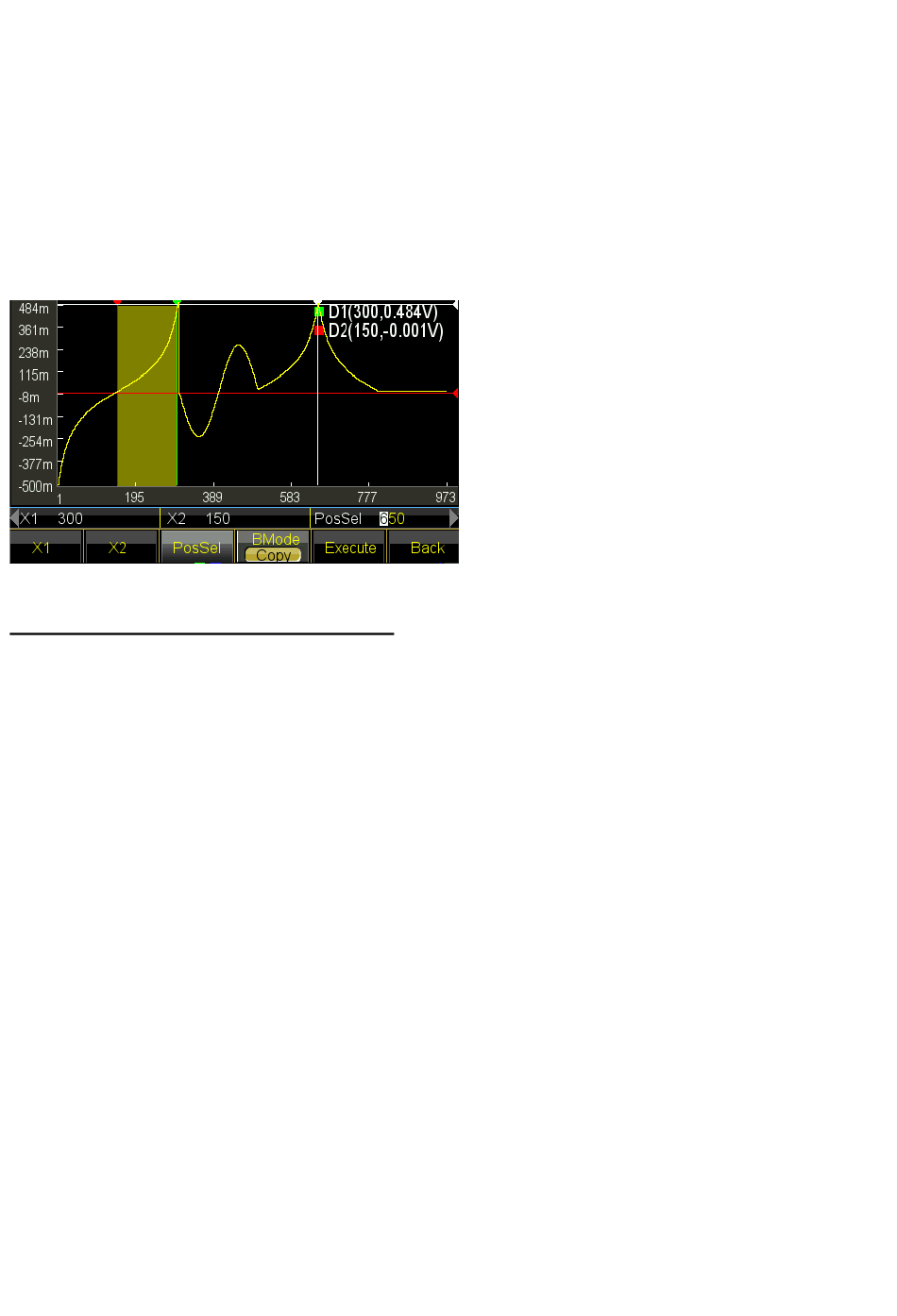

de droite à gauche, ce qui signifie que l'onde du bloc est une image inversée.
Maintenant, changez X1 et X2 l'un par rapport à l'autre pour que X2 soit plus petit que X1.
Appuyez sur la touche 〖X1〗 pour régler la coordonnée de départ sur 300 de sorte que le
point de croix du curseur vert soit le point de départ.
Appuyez sur la touche 〖X2〗 pour régler la coordonnée d'arrêt à 150 de sorte que le curseur
rouge se croise. L'onde de bloc sélectionnée est la dernière moitié de la tangente.
Appuyez sur 〖Execute〗pour copier l'onde de bloc sélectionnée comme une image inversée à
la position spécifiée.
5.16.7 Zoom et panoramique horizontaux
Pour une forme d'onde complexe, il est difficile d'observer la section détaillée dans l'affichage limité
de la fenêtre. L'utilisateur peut utiliser la fonction de zoom ou de décalage pour définir le rapport
pantographique souhaité afin de visualiser les détails de la forme d'onde.
L'exemple montre comment effectuer un zoom ou un panoramique sur une onde sinusoïdale de
1000 points :
(1) Insérez une onde sinusoïdale de 1000 points.
(2) Sélectionnez le point dont la coordonnée X est 400 et réglez la coordonnée Y sur 4 000 V à
l'aide de la fonction d'édition de point. Sélectionnez ensuite un autre point dont la coordonnée X
est X 250 et changez sa coordonnée Y en 550mVdc. Les deux points modifiés ne peuvent être
observés en raison de la faible résolution de la fenêtre.
(3) Zoom horizontal : quittez la fonction d'édition de points et appuyez sur 〖Zoom / Shift〗 pour
entrer dans la fenêtre de zoom / shift :
50
