Mode d'emploi

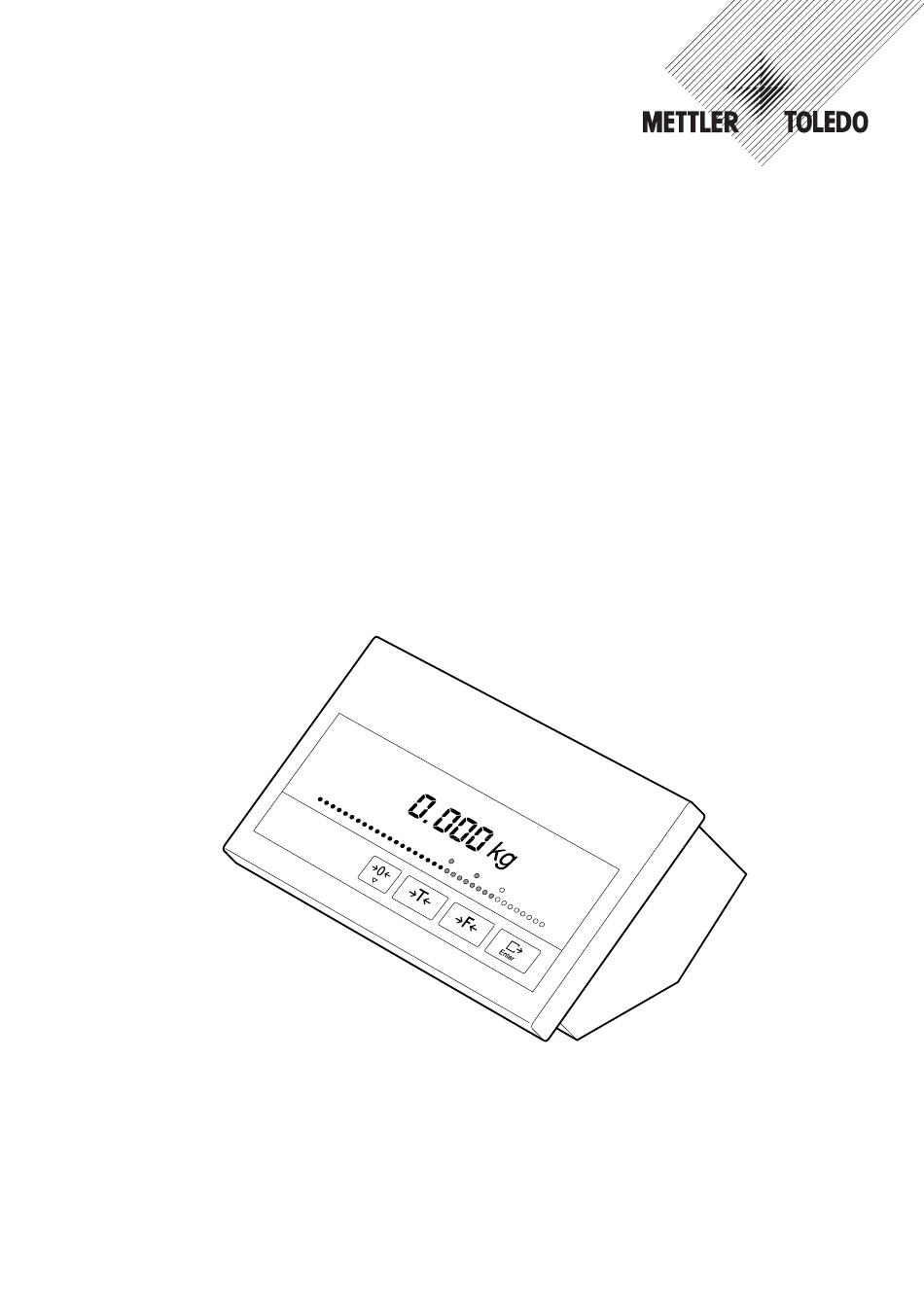

METTLER TOLEDO MultiRange
Terminal de pesée ID1 Plus-A

Publicité

Table des Matières
loading

Manuels Connexes pour Mettler Toledo ID1 Plus-A

Sommaire des Matières pour Mettler Toledo ID1 Plus-A

  • Page 1 Mode d'emploi METTLER TOLEDO MultiRange Terminal de pesée ID1 Plus-A...

  • Page 4: Consignes De Sécurité

    Consignes de sécurité / Mise en service Terminal de pesée ID1 Plus-A Consignes de sécurité Ne pas utiliser le terminal de pesée en atmosphères explosibles. Pour une utilisation en atmosphères explo- sibles, notre gamme offre également des appareils dotés des modes de protection appropriés.

  • Page 6: Raccordement Du Terminal De Pesée Au Secteur

    Mise en service Terminal de pesée ID1 Plus-A Raccordement du câble • Retirer le connecteur (6) de la carte analogique. • Raccorder les conducteurs du câble de plate-forme com- me suit sur le connecteur. Couleurs sur les plates-formes analogiques METTLER TOLEDO...

  • Page 7: Apposition Des Étiquettes Et Plombage

    Terminal de pesée ID1 Plus-A Mise en service Apposition des étiquettes et plombage A l'aide du code d'identification, il est possible de contrôler sur les plates-formes de pesage vérifiées si, depuis la dernière vérification, des manipulations ont été effectuées sur la plate-forme de pesage. Le code d'identification peut à tout moment être affiché...

  • Page 8: Vue D'ensemble De L'appareil

    Vue d'ensemble de l'appareil Terminal de pesée ID1 Plus-A Vue d'ensemble de l'appareil Structure du terminal de pesage Le terminal de pesée est constitué des composants sui- vants: Afficheur Clavier Connexion de plate-forme Connexions d'interface (en option) Câble secteur Afficheur L'afficheur est constitué...
  • Page 9 Terminal de pesée ID1 Plus-A Vue d'ensemble de l'appareil Touche Fonction princiale Fonction seconde Actionner brièvement la Actionner la touche jusqu'au Actionner la touche jusqu'au touche 2e signal sonore 3e signal sonore Touche de transfert Transfert de données vers Sélection du Master Mode...

  • Page 10: Utilisation

    Utilisation Terminal de pesée ID1 Plus-A Utilisation Mise en marche et arrêt Mise en marche • Décharger la plate-forme de pesée. • Presser une touche quelconque et attendre jusqu'à ce que "0.000 kg" s'affiche. Arrêt de la balance 8, 8 , 8 , 8 , 8 , 8 , 8 Presser la touche w w jusqu'à...
  • Page 11 Terminal de pesée ID1 Plus-A Utilisation Tarage Tarage manuel • Poser le récipient vide. • Presser la touche x. La balance ne mémorise qu'une seule tare à la fois. Lorsque la plate-forme est déchargée, la tare mémorisée 0.000 0.000 apparaît sur l'affichage avec le signe minus.
  • Page 12 Utilisation Terminal de pesée ID1 Plus-A Pesage Pesage • Déposer le produit à peser et attendre que la plate-forme de pesage ait atteint la stabilité. • Lire le poids affiché. 5.888 Signification des symboles affichés 5.900 La plate-forme n'a pas encore atteint la stabilité...
  • Page 13 Utilisation Terminal de pesée ID1 Plus-A Test de la balance Attention Lors du test de la balance, éviter les perturbations de l'environnement (vibrations, courants d'air). Dans le cas d'une application soumise à vérification, le code d'identification indiquée sur l'affichage doit correspondre avec celui sur le module d'identification.

  • Page 14: Applications

    Applications Terminal de pesée ID1 Plus-A Applications Pesage plus-moins Pour le pesage plus-moins, trois applications différentes peuvent être sélectionnées dans le Master Mode. Les valeurs de consigne et les valeurs limites de classe, fréquemment utilisées, peuvent être stockées dans des mémoires de valeurs fixes.

  • Page 15: Entrée De Valeurs En Mémoire Et Rappel Des Valeurs Mémorisées

    Terminal de pesée ID1 Plus-A Applications 5.1.1 Entrée de valeurs en mémoire et rappel des valeurs mémorisées 25 mémoires de valeurs fixes sont disponibles pour les valeurs les plus utilisées : lors du dosage et du contrôle, pour les valeurs de consigne, et lors de la classification, pour les valeurs limites de classe.
  • Page 16 Applications Terminal de pesée ID1 Plus-A 5.1.2 Pesage plus-moins : Dosage Le "dosage" convient pour le remplissage vers un poids de consigne prédéfini. Pour ce faire, dans le Master Mode, la touche de fonction doit être affectée avec PLS-MNS, application DOSAGE.

  • Page 17: Pesage Plus-Moins : Contrôle

    Terminal de pesée ID1 Plus-A Applications 5.1.3 Pesage plus-moins : Contrôle Le "contrôle" convient pour vérifier si le poids réel se situe dans les tolérances prédéfinies. Pour ce faire, dans le Master Mode, la touche de fonction doit être affectée avec PLS-MNS, application CONTROL.
  • Page 18 Applications Terminal de pesée ID1 Plus-A 5.1.4 Pesage plus-moins : Classification La "classification" convient pour le tri du produit dans 3 classes de poids. Pour ce faire, dans le Master Mode, la touche de fonction doit être affectée avec PLS-MNS, application CLASSIF.
  • Page 19 Terminal de pesée ID1 Plus-A Applications Comptage Condition préliminaire La touche de fonction a été affectée avec COMPT. dans le Master Mode. Marche à suivre pour le comptage par addition (comp- tage par prélèvement) avec une quantité standard de 0.000 pièces de référence (10 pièces)
  • Page 20 Applications Terminal de pesée ID1 Plus-A Formulation Condition préliminaire La touche de fonction a été affectée dans le Master Mode avec FORMUL. Marche à suivre pour la formulation 0.000 • Tarer le récipient vide. • Verser le premier composant. • Presser brièvement la touche de fonction.
  • Page 21 Terminal de pesée ID1 Plus-A Applications Totalisation Condition préliminaire La touche de fonction a été affectée dans le Master Mode avec TOTAL. Marche à suivre pour la totalisation • Tarer le récipient. 0.000 Avant chaque pesée avec un récipient d'un poids de tare différent, effectuer un nouveau tarage.

  • Page 22: Commutation D'unité

    Applications Terminal de pesée ID1 Plus-A Commutation d'unité Après mise en marche de la balance, apparaît toujours la première unité. Les valeurs de poids dans la seconde unité sont toujours affichées avec le symbole ∆. Les unités possibles sont kg, g, lb, oz, ozt, dwt.

  • Page 23: Pesage Dynamique

    Applications Terminal de pesée ID1 Plus-A Pesage dynamique Lors du pesage dynamique, le poids est affiché avec le symbole . Aussi longtemps qu'un résultat dynamique est affiché, seules la touche d'effacement et la touche de fonction sont actives. Condition préliminaire La touche de fonction a été...

  • Page 24: Master Mode

    Master Mode Terminal de pesée ID1 Plus-A Master Mode Généralités D'origine, votre balance est configurée pour une utilisation universelle, autrement dit, les paramètres sélectionnés cor- respondent au type d'utilisation le plus courant (configuration Blocs de programme standard). Au cas où la configuration standard ne répond pas à vos besoins, vous avez la possibilité...
  • Page 25 Terminal de pesée ID1 Plus-A Master Mode Liste des blocs du Master Mode TOUCH F Affectation d'une application à la touche de fonction (6.2.1) La touche de fonction peut être affectée avec l'une des fonctions suivantes : pesage plus-moins, rappel du poids brut, comptage, formulation, totalisation, commutation d'unité, pesage dynamique et mode contrôle.

  • Page 26: Touch F - Affectation D'une Application À La Touche De Fonction

    Master Mode Terminal de pesée ID1 Plus-A 6.2.1 TOUCH F – Affectation d'une application à la touche de fonction Dans ce bloc de programme, vous pouvez affecter à la touche y l'une des fonctions suivantes : TOUCH F PLS-MNS Pesage plus-moins PLS-MNS P.BRUT...
  • Page 27 Master Mode Terminal de pesée ID1 Plus-A PLS-MNS – Pesage plus-moins PLS-MNS En pesage plus-moins, on peut effectuer les réglages sui- vants : APPLIC. – Sélection d'une application APPLIC. Remarque Lors du changement d'application, les mémoires de consigne sont effacées automatiquement !
  • Page 28 Master Mode Terminal de pesée ID1 Plus-A PLS-MNS APPLIC. Page précédente DET-STA DET-STA – Affichage analogique, permanent / uniquement pour les valeurs stables STABLE Pour les applications contrôle et classification, il est possible de définir si l'affichage analogique doit être allumé en perma- nence ou uniquement lorsque la balance a atteint la stabilité.

  • Page 29: Aff-Ana - Sélection Du Type D'affichage Analogique

    Terminal de pesée ID1 Plus-A Master Mode 6.2.2 AFF-ANA – Sélection du type d'affichage analogique Les options ci-dessous sont proposées pour tous les modes AFF-ANA de fonctionnement, exceptés le contrôle et la classification. BARGRAP Echelle lumineuse sous forme de bargraphe.
  • Page 30 Master Mode Terminal de pesée ID1 Plus-A 6.2.4 IMPRIM. – Configuration de l'imprimante Ce bloc n'apparaît que si une interface série est intégrée. Ce bloc de programme permet de sélectionner l'imprimante et IMPRIM. de configurer l'impression. TYPE – Sélection de l'imprimante GA46 Avec ce choix, sont automatiquement sélec-...

  • Page 31: Initial - Retour Au Réglage Standard

    Master Mode Terminal de pesée ID1 Plus-A 6.2.5 INITIAL – Retour au réglage standard Le bloc de programme INITIAL vous permet – en une seule opération – de remettre au réglage standard ou d'origine tous les paramètres modifiés au sein du Master Mode.

  • Page 32: Det-Sta - Adaptation Du Détecteur De Stabilité

    Master Mode Terminal de pesée ID1 Plus-A 6.2.7 VIBRAT. – Adaptation de la balance aux conditions environnantes Suivant l'emplacement de votre balance, elle peut être expo- sée à des vibrations plus ou moins importantes. Si cela est le VIBRAT. cas, le bloc de programme VIBRAT. vous permet d'adapter la sensibilité...

  • Page 33: Update - Réglage De La Vitesse D'affichage

    Terminal de pesée ID1 Plus-A Master Mode 6.2.9 UPDATE – Réglage de la vitesse d'affichage La vitesse d'affichage peut être réglée graduellement par le nombre de valeurs de mesure par seconde (Updates par UPDATE seconde, UPS). La vitesse d'affichage est d’autant plus élevée que le nombre 5 UPS d'UPS choisis est élevé.

  • Page 34: Memoire - Activation/Désactivation De La Fonction Mémoire

    Master Mode Terminal de pesée ID1 Plus-A 6.2.11 MEMOIRE – Activation/désactivation de la fonction mémoire Lorsque la fonction mémoire est activée, le zéro et la tare restent mémorisés après arrêt du terminal. Après remise en MEMOIRE marche, la balance affiche non pas zéro mais la valeur de poids actuelle.

  • Page 35: Info - Affichage Des Numéros De Programme

    Terminal de pesée ID1 Plus-A Master Mode 6.2.13 INFO – Affichage des numéros de programme Le bloc de programme INFO vous permet d'afficher les numé- ros de programme des appareils (T 0100, B 0210 p. ex.). INFO Code T = Numéro de terminal de pesée T 0100 B = Numéro de plate-forme de pesage...

  • Page 36: Service Mode

    Service Mode Terminal de pesée ID1 Plus-A Service Mode Généralités Le Service Mode sert – à l'entrée des paramètres spécifiques à la plate-forme de pesage, – au calibrage de la balance, – au réglage de la linéarité, – au retour des paramètres de cellule au réglage d'origine.

  • Page 37: Exemples D'entrées Numériques Dans Le Service Mode

    Terminal de pesée ID1 Plus-A Service Mode 7.2.2 Exemples d'entrées numériques dans le Service Mode Dans le Service Mode, seules les deux touches pour OUI et NON sont actives ; le clavier numérique n'est pas disponible. Exemple 1: entrée de la portée 60 kg La portée proposée ne concorde pas avec celle voulue.

  • Page 38: Réglages Dans Le Service Mode

    Service Mode Terminal de pesée ID1 Plus-A Réglages dans le Service Mode 7.3.1 RESET – Retour au réglage d'origine Le bloc du Service Mode RESET comporte les points secondaires suivants : NO RES Sortie de ce bloc sans initialisation des paramètres.

  • Page 39: Linea - Entrée De La Linéarité

    Terminal de pesée ID1 Plus-A Service Mode 7.3.3 LINEA – Entrée de la linéarité Dans ce bloc du Service Mode, il est possible d'ajuster des erreurs de linéarité. En règle générale, la linéarité est contrôlée avec la moitié de la portée. En fonctionnement normal, la balance devrait afficher exactement cette valeur lors de la pose de la moitié...
  • Page 40 CAL EXT PRELOAD --CAL-- FULLCAP FULLCAP XXX kg XXX kg --CAL-- --CAL-- UNLOAD --CAL-- SAVE...

  • Page 42: Blocs D'application

    Blocs d'application Terminal de pesée ID1 Plus-A Blocs d'application Sur le terminal, une mémoire d'informations est appelée bloc d'application. Les blocs d'application servent à la mémorisation – chaînes de caractères, entrées via le clavier, – données de pesage, – de grandeurs calculées.
  • Page 43 Terminal de pesée ID1 Plus-A Blocs d'application Contenu des blocs d'application N° Contenu Remarques Numéro du programme actuel <STX> <ETX> Pour la configuration de l'imprimante. <CR><LF> Brut (2e unité) Net (2e unité) Uniquement si utilisation de 2 unités de poids.
  • Page 44 Blocs d'application Terminal de pesée ID1 Plus-A Formats de réponse lors de la lecture N° Format de réponse {A|B|_|I|T|3|s|-|0|-|0|-|0|1|0|0|ç|¬} {A|B|_|val.|_|unit|ç|¬} val. = valeur à 10 chiffres (avec signe et point décimal), justifiée à droite ; unit = unité, 3 caractères, justifiée à gauche {A|B|_|n2|ç|¬}...
  • Page 45 Terminal de pesée ID1 Plus-A Blocs d'application Formats d'instruction lors de l'écriture N° Format d'instruction {A|W|0|1|3|_| val. |_| unit |ç|¬} val. = valeur à 10 chiffres (avec signe et point décimal), justifiée à droite ; unit = STK ou PCS {A|W|0|1|6|_| val.

  • Page 46: En Cas De Difficultés

    Annexes Terminal de pesée ID1 Plus-A Annexes En cas de difficultés Affichage Causes Remèdes • Pas de tension secteur. • Vérifier le secteur. • Terminal à l'arrêt. • Mettre en marche. Affichage éteint • Câble secteur non enfiché. • Enficher.

  • Page 47: Nettoyage

    Terminal de pesée ID1 Plus-A Annexes Nettoyage Nettoyer uniquement les parties externes du terminal. Pour le nettoyage, ne jamais utiliser d'acides, de détergents ou de solvants, concentrés, ou de l'alcool pur. • Pour le nettoyage, utiliser une éponge mouillée. Les tâches de graisse et les auréoles récalcitrantes peuvent être éliminées au moyen d'un liquide pour la vaisselle ou pour les vitres, d'usage courant.
  • Page 48 Totalisation automatique Connexions de la balance Plates-formes raccordables Plates-formes de pesage à jauges de contrainte METTLER TOLEDO MultiRange avec interface analogique : modèles DB, DCC, D...T, N...T ; capteurs angulaires de charge à jauges de contrainte RWM ; plates-formes SPIDER Convertisseur A/N Résolution : max.

  • Page 49: Accessoires

    Terminal de pesée ID1 Plus-A Annexes Accessoires Référence Imprimante de tickets (imprimante thermique alphanumérique) GA46 505 471 GA46-W 505 799 Adaptateur imprimante-terminal pour la fixation de l'imprimante au terminal 208 264 Interface 101* A rajouter ultérieurement à l'intérieur du terminal pour connexion boucle de courant 20 mA,...
  • Page 50 Annexes Terminal de pesée ID1 Plus-A Table des valeurs Géo Pays Valeur Géo Pays Valeur Géo Autriche Maroc Australie Malaisie Belgique Mexique Brésil Norvège Canada Pays-Bas Suisse Nouvelle-Zélande Colombie Portugal Allemagne Pérou Danemark Chine Espagne Argentine Equateur Chili Egypte Indonésie...
