(1)
(2)
Sonde pH
Détecteur
de débit
Sens de l'eau
(4)
(5)

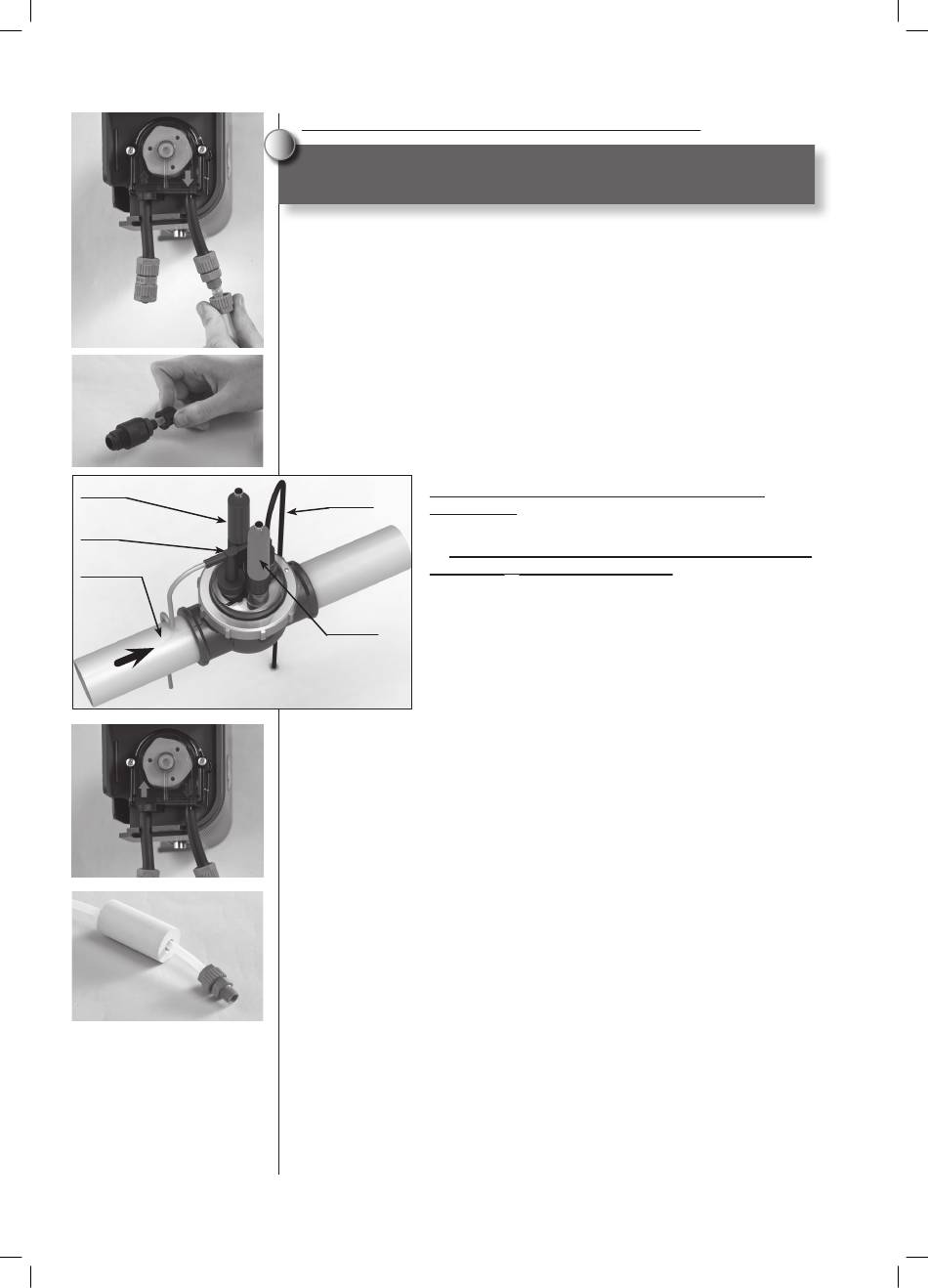

3.6/ Pose de la conduite d'injection du pH minus

!
AVERTISSEMENT ! Lors de la manipulation de produits chimiques,
toujours utiliser un équipement de sécurité approprié (lunettes de
protection, gants et blouse).
➤ Procédure d'installation de la conduite d'injection (pompe péristaltique à
clapet anti-retour) :
1. Dans la bobine fournie (pièce n° 7 sur la vue éclatée), couper une longueur
adéquate de tube pour relier la pompe péristaltique du module TRi PRO au
clapet d'injection anti-retour situé sur le POD.
2. Retirer le capot de protection de la pompe péristaltique du module TRi PRO.
3. Fixer le tube sur la connexion à vis sur la sortie de la pompe péristaltique.
Celle-ci est indiquée par une fl èche vers le bas sur le corps bleu translucide (1).
4. Fixer ensuite l'autre extrémité du tuyau sur le clapet d'injection anti-retour
vissé sur le POD (2).
(3)
Vue d'ensemble du POD avec tous ses éléments
Injection
pH minus
installés (3):
 Procédure d'installation de la conduite d'aspiration
(container  pompe péristaltique) :
1. Dans la bobine fournie (pièce n° 7 sur la vue éclatée),
Sonde ACL
2. Fixer le tube sur la connexion à vis sur l'entrée de la
3. Percer un trou approprié au diamètre du tube d'aspiration dans le bouchon
du container de pH minus et un autre plus petit pour éviter que le container
ne se déforme lors de l'aspiration du produit.
4. Passer l'extrémité libre du tube à travers le bouchon précédemment percé
et placer le contrepoids en céramique ainsi que l'embout de blocage vissé
(pièces n° 6 et 11 sur la vue éclatée) (5).
5. S'assurer que TOUTES les connexions soient correctes et étanches avant de
mettre en route le module TRi PRO.
6. Replacer le capot de protection de la pompe péristaltique du module
TRi PRO.
10
couper une longueur adéquate de tube pour relier le
container de pH minus à la pompe péristaltique du
module TRi PRO.
pompe péristaltique. Celle-ci est indiquée par une
fl èche vers le haut sur le corps bleu translucide (4).
