2.2 Installati on du coff ret de commande

• Le coff ret de commande doit être installé dans un local technique venti lé, sans traces d'humidité, sans produits
d'entreti en de piscine stockés à proximité et hors gel.
• Le coff ret de commande doit être installé à une distance au moins égale à 3,5 m du bord extérieur de la piscine. Toute
législati on locale supplémentaire existante concernant l'installati on du coff ret dans le pays concerné doit être respectée.
• Il ne doit pas être installé à plus d'1,8 mètres de la cellule (longueur maximum du câble).
• Si le coff ret est fi xé à un poteau, un panneau étanche doit être fi xé derrière le coff ret de commande (350x400 mm
minimum).
• Fixer le support solidement au mur, ou au panneau étanche, et placer le coff ret de commande dessus à l'aide des vis
fournies.

2.3 Installati on de la cellule

• La cellule doit être installée sur la tuyauterie après la fi ltrati on, après des sondes de mesure éventuelles et après un
système de chauff age éventuel.
• Idéalement, le sens de l'eau doit aller du côté des connexions électriques vers le côté opposé.
• Uti liser les raccords à vis fournis pour fi xer la cellule aux tuyaux.
• Pour des tuyaux Ø63 mm, les coller directement sur les raccords à vis (uti liser une colle sanitaire : compati ble avec les
matériaux ABS et PVC). Pour des tuyaux Ø50 mm, il faut uti liser les réducteurs PVC à coller de diamètre correspondant
(modèles gris ; les modèles blancs étant desti nés aux tuyaux de 1 ½'' UK).
• Brancher le câble d'alimentati on de la cellule en respectant les codes couleur des fi ls (connecteurs rouges, noir et bleu)
et placer ensuite le capuchon de protecti on.
• La cellule doit être installée horizontalement pour assurer un bon foncti onnement et éviter l'accumulati on de
gaz qui pourrait endommager les équipements ou causer de sérieux dommages.

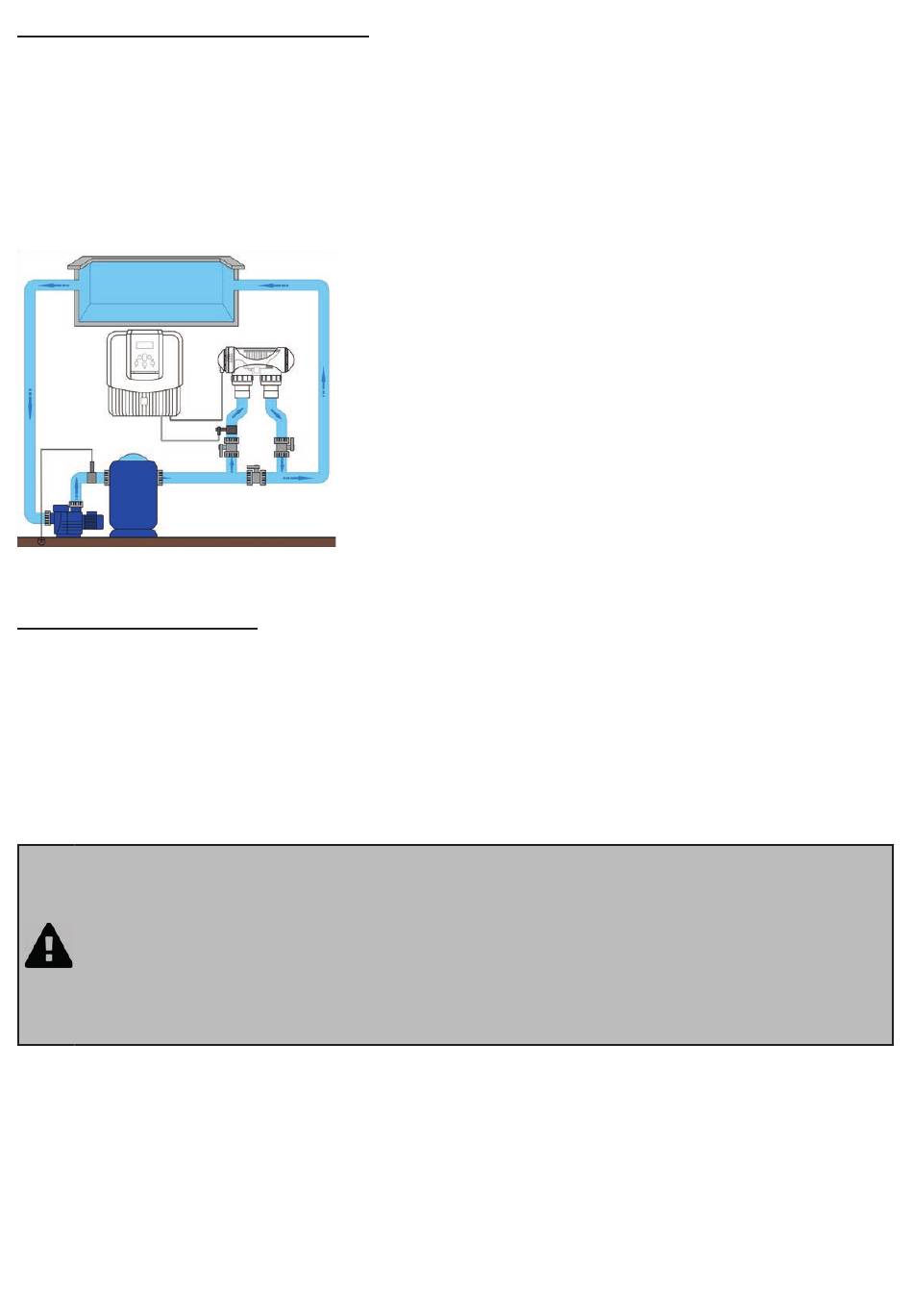

• La cellule doit toujours être le dernier élément placé sur la conduite de retour vers la piscine (voir schéma).
• Il est toujours conseillé d'installer la cellule en by-pass. Ce montage est OBLIGATOIRE si le débit est supérieur
à 18 m³/h, pour prévenir les pertes de charges.
• Si vous installez la cellule en by-pass, il est conseillé de poser un clapet anti retour en aval de la cellule au lieu
d'une vanne manuelle pour éviter tout risque de mauvais réglage qui pourrait avoir comme conséquence une
mauvaise circulati on dans la cellule.
• Les deux fi ls rouges peuvent être connectés à l'un ou l'autre des terminaux rouges sur l'électrode.
