3.3/ Installer le POD

Le POD porte-éléments intègre dans un même ensemble le détecteur de débit
(utilisé par votre électrolyseur TRi), la sonde pH, la sonde ACL et l'injection de
pH minus.

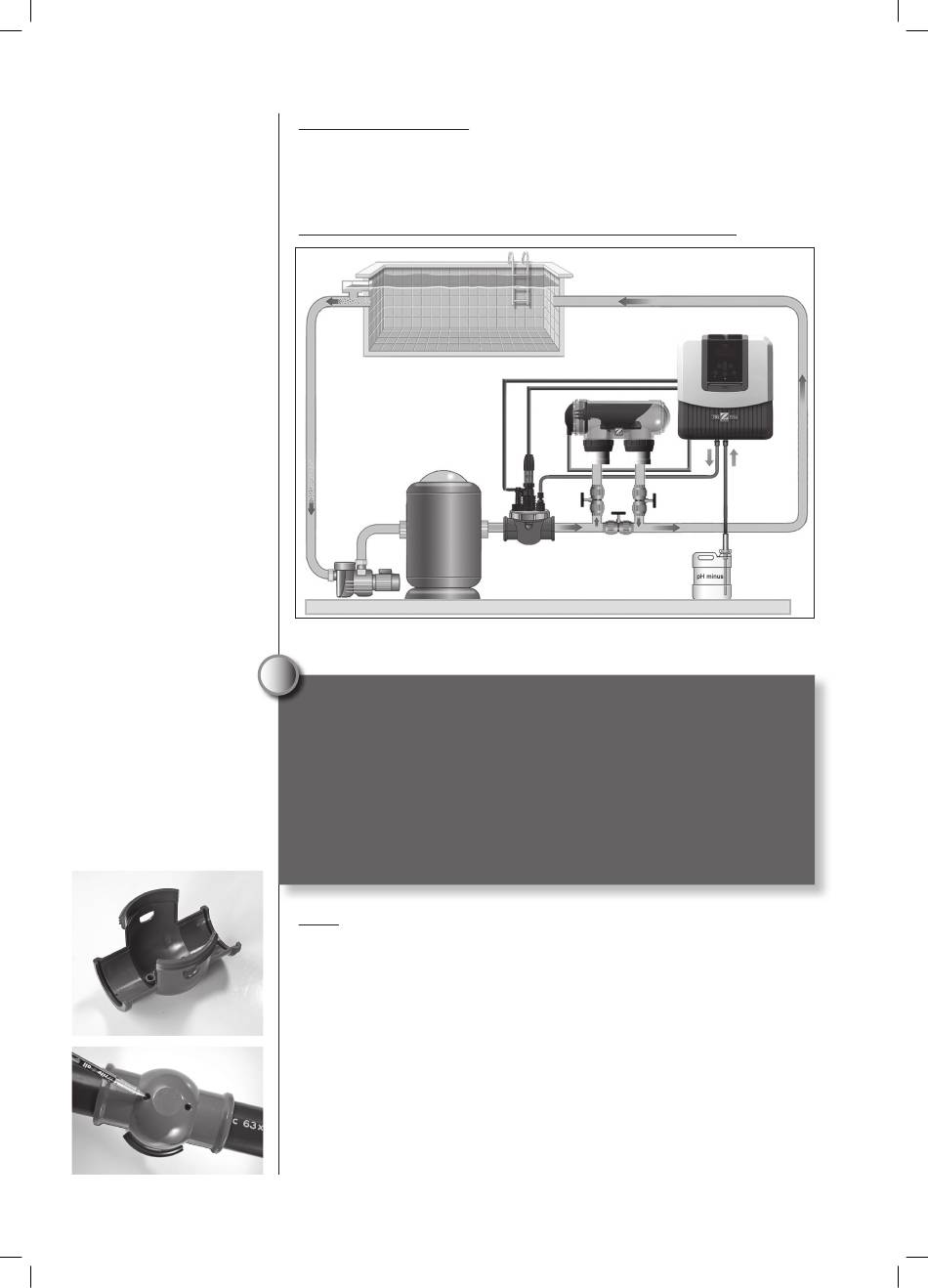

Schéma de principe pour le positionnement du module TRi PRO
➤ Attention : Les vannes du by-pass de la cellule TRi doivent toujours
être ouvertes.
!
TRES IMPORTANT :
- Le POD porte-éléments doit toujours être positionné sur un tuyau
horizontal de manière à ce que les sondes pH & ACL soient verticales.
- Le POD doit être le premier élément après le fi ltre de la piscine.
- Si la piscine est équipée d'un système de chauffage (pompe à chaleur,
échangeur, réchauffeur...), le POD sera installé en amont de celui-ci
(mesure d'une eau non chauffée).
- Il est recommandé de positionner le POD à plus de 20 cm d'un coude dans
le tuyau.
- Les câbles des sondes pH et ACL ne doivent pas être positionnés à
proximité de câbles secteur haute tension.
NOTE : Une sonde (pH ou ACL) mal installée sera susceptible de donner de
fausses mesures et de créer un fonctionnement inapproprié de l'appareil TRi.
Dans ce cas, la responsabilité du fabricant ou de l'appareil ne saurait être
engagée.
1. Repérez une section de tuyau rectiligne de longueur appropriée (minimum
30 cm, sans coude).
(1)
2. Désassemblez le POD (pièce n°10) pour récupérer la partie inférieure dotée
de 2 perforations (1).
3. Retournez la partie inférieure du collier et positionnez-là sur l'emplacement
où vous souhaitez l'installer sur le tuyau. Utilisez un pointeau ou un
marqueur pour repérer l'emplacement des trous à percer sur le tuyau (2).
(2)
7
