Notice de montage et d'utilisation
m
REMARQUE
m
DANGER
RDW/VDW EC Ø 180-250
RDW/VDW EC Ø 180-450
RDD/VDD EC Ø 315-630
m
REMARQUE
ATTENTION
RD/VD.. EC – Tourelles de toiture

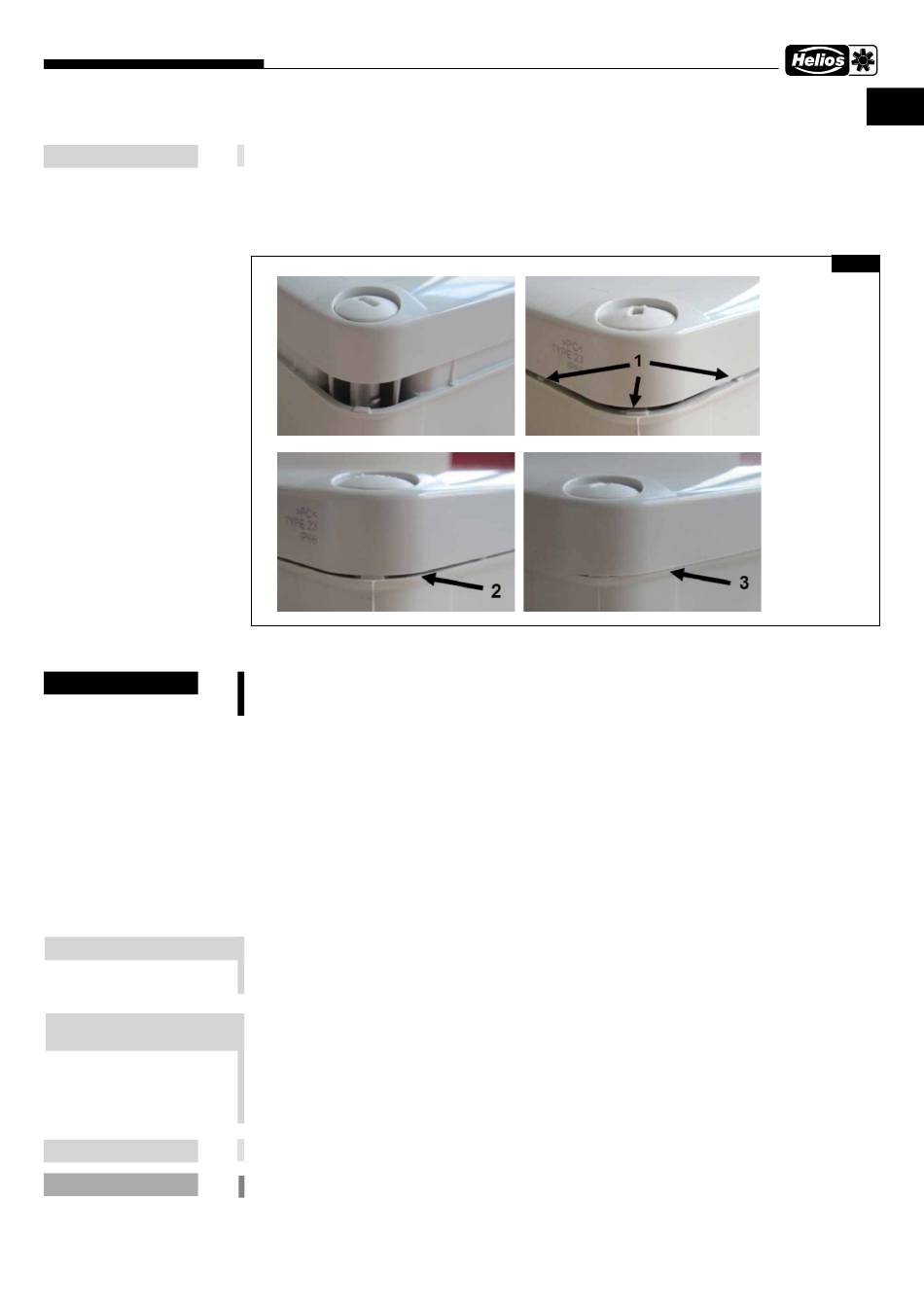

3�5 Boîte à bornes
La boîte à bornes peut être endommagée si elle n'est pas montée correctement.
Les vis du couvercle doivent être serrées à la main, avec un maximum de 0,8 Nm.
Les ergots (1) dans la partie inférieure de la boîte à bornes servent d'entretoises, mais ils peuvent céder en cas
d'effort trop important. La fente (2) qui permet une étanchéité optimale n'est plus présente (3), le joint est trop com-
primé, le couvercle et le boîtier sont déformés, et l'effort exercé sur le matériau peut entraîner la rupture.
ouvert
correctement fermé
3�6 Raccordement électrique
m DANGER
Avant tous travaux de maintenance ou d'installation ou avant l'ouverture de la boîte à bornes, veiller à ce que
l'appareil soit hors tension et protégé contre tout redémarrage intempestif !
– Le raccordement électrique lors de la mise en service ne doit être effectué que par électricien qualifié selon les don-
nées de la boîte à bornes / trappe de visite et selon le plan de raccordement.
– Les normes nationales, les conditions de sécurité et les réglementations (DIN EN VDE 0100) et les conditions des
raccordements techniques des fournisseurs d'énergie sont à respecter et à appliquer impérativement !
– Un disjoncteur/interrupteur de révision est impératif pour les tailles de 180 à 250 !
– Le boîtier doit être démonté pour le raccordement électrique de la boîte à bornes, pour les tailles de 180 à 250.
– La forme réseau, la tension et la fréquence doivent correspondre aux données affichées sur la plaque signalétique.
– Les moteurs sont câblés systématiquement pour une rotation droite : voir flèche d'indication du sens de rotation.
– Les raccordements de mise à la terre, ainsi que les liaisons équipotentielles supplémentaires sont à réaliser confor-
mément à la réglementation en vigueur.
– Vérifier l'étanchéité des câbles de raccordement et leur bonne fixation.
– L'introduction des câbles doit être correctement effectuée ! Le raccordement des câbles à la boîte à bornes / trappe
de visite (IP 65) peut éventuellement équilibrer les vibrations du ventilateur.
Si un dispositif de protection est intégré dans le raccordement du ventilateur EC, les spécificités suivantes doivent être
prises en compte :
Type A ou B avec un courant différentiel de 30 mA.
Le ventilateur EC a un courant de fuite <= 3,5 mA, selon la DIN EN 50178 fig. 4.
Si un dispositif de protection est intégré dans le raccordement du ventilateur EC, les spécificités suivantes doivent être
prises en compte :
Type B ou B+ avec un courant différentiel de 30 mA.
Le ventilateur EC a un courant de fuite <= 3,5 mA, selon la DIN EN 50178 fig. 4.
ATTENTION :
Le ventilateur EC est uniquement conçu pour un raccordement fixe, une alimentation via prise de courant n'est pas
permise.
Les accessoires d'installation pour la boîte à bornes / interrupteur de sécurité doivent répondre à la norme IP 65.
Ne jamais faire passer les câbles sur des arêtes vives !
presque fermé
trop fermé
7
FR
Fig�6
