Notice de montage et d'utilisation
m
AVERTISSEMENT
l
m
AVERTISSEMENT
ATTENTION
m
REMARQUE
m
REMARQUE
m
REMARQUE
m
AVERTISSEMENT
RD/VD.. EC – Tourelles de toiture
1�7 Qualification du personnel
– Tous les travaux d'électricité ainsi que la mise en service doivent être effectués par un électricien habilité.
– Installation, entretien et maintenance (en dehors des travaux électriques) doivent être effectués par du personnel
qualifié (c'est-à-dire : mécaniciens industriels, mécatronicien, serruriers et similaires).
1�8 Sens d'écoulement de l'air et sens de rotation
m AVERTISSEMENT
Des projections peuvent être expulsées du ventilateur et blesser vos yeux !
Porter des lunettes de protection lors du contrôle du sens de rotation !
m AVERTISSEMENT
La turbine en rotation peut couper ou blesser vos yeux/bras !
Veiller à mettre en place les dispositifs de sécurité nécessaires !
Ne coincer aucun objet dans la turbine en rotation ! Risques de dégâts !
Les moteurs de tourelles de toitures ont un sens de rotation défini, indiqué avec la flèche dessinée (pas de fonction-
nement réversible possible).
Le sens de rotation ne peut être vérifié qu'une fois l'alimentation du ventilateur coupé, turbine en roue libre !�
1�9 Réglage de la puissance avec le potentiomètre de vitesse PU/A
Réglage continu et direct (valeur de consigne) des ventilateurs EC avec un potentiomètre en entrée. Équipé également
d'un interrupteur d'activation et d'une diode pour indiquer le statut de fonctionnement (selon les caractéristiques du type
de ventilateur). Le potentiomètre est directement relié à l'entrée du signal de commande du ventilateur. Pour cela, le PU/A
possède une alimentation pour son potentiomètre de par ex. 10 V DC et une entrée de consigne de 0–10 V DC.
m Commutateur Marche / Arrêt :
La mise en marche et l'arrêt fréquents des ventilateurs EC peuvent être effectués par l'entrée de commande 0-10 V
en coupant le signal de commande à 0 V.Ceci est valable en utilisant un potentiomètre externe ou un signal externe
0-10 V de la gestion technique du âtiment. La désactivation est également possible en fonction du type par une
entrée de validation.En règle générale, il faut respecter un intervalle de temps d'au moins 120 secondes entre la
mise hors tension et la mise sous tension. Cela permet de ménager l'électronique et d'assurer une longue durée de
vie. Si cela n'est pas facilement réalisable, comme par exemple en cas de fonctionnement avec un potentiomètre
interne, cela peut également se faire en coupant l'alimentation secteur.En règle générale, il faut respecter un inter-
valle de temps d'au moins 120 secondes entre la mise hors tension et la mise sous tension.
m En cas de fortes vibrations ou de bruits importants, contacter un technicien qualifié pour procéder à une
maintenance (voir section 1.7).
La longueur max� du câble de commande ne doit pas dépasser les 30 m� Utiliser un câble blindé pour une
longueur dépassant les 20 m�

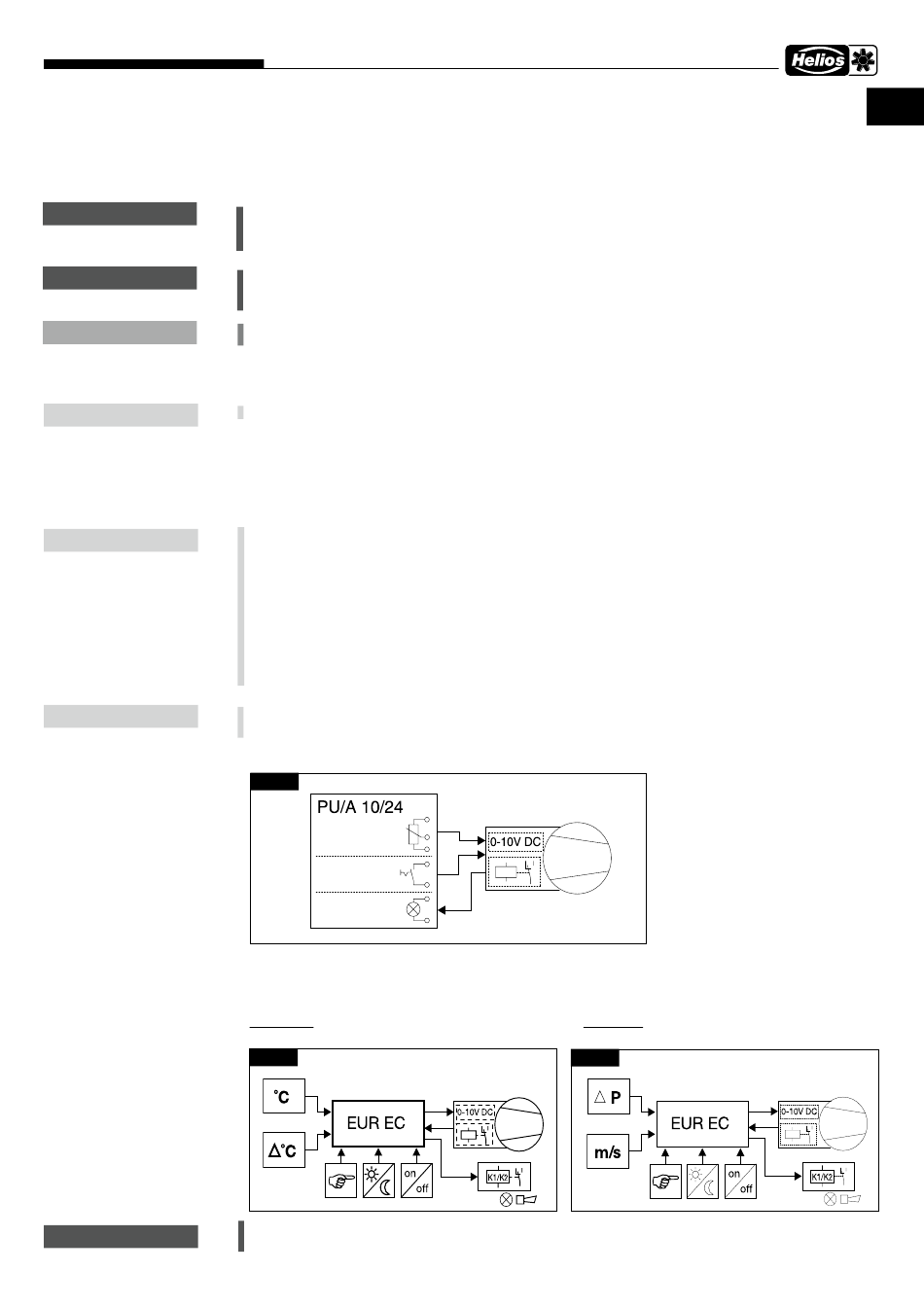

Schéma de principe avec régulateur universel (EUR EC)
Fig�1
Config. vitesse de
rotation continue
avec potentiomètre
Validation
État de fonctionnement/
Affichage défaut*
Pour la commande continue : paramétrage des ventilateurs mono ou triphasés avec une entrée de consigne de
0–10 V DC. Les exemples de raccordement se trouvent ci-dessous.
Schéma de principe :
Exemple 1 : Régulation de la température avec fonction
tionnelle et régulation de température différentielle.
Fig�2
ou
ex.
L'utilisation de produits de marques différentes peut entraîner des défauts de fonctionnements, des
perturbations de commande sur les composants électroniques et/ou sur le ventilateur EC� L'utilisation
de matériel non-conforme, non-conseillé ou non-fourni par Helios entraîne la suppression de la garantie !
Ventilateur
EC
*selon le type de ventilateur
Exemple 2 : Régulation de la pression différentielle addi-
et régulation de la vitesse de l'air.
Fig�3
ou
Ventilateur
EC
Alarme
3
ex.
Alarme
FR
Ventilateur
EC
