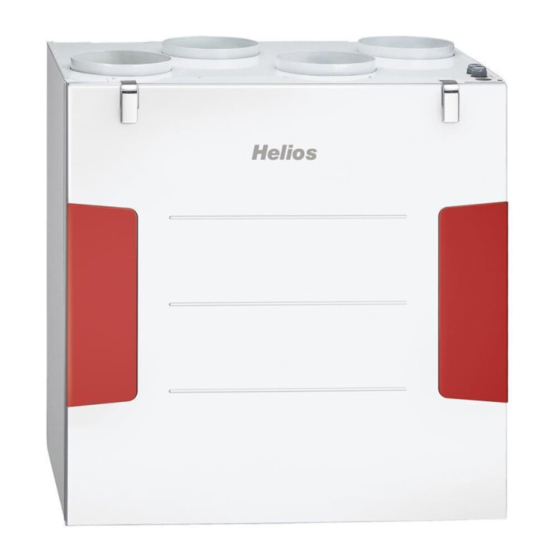

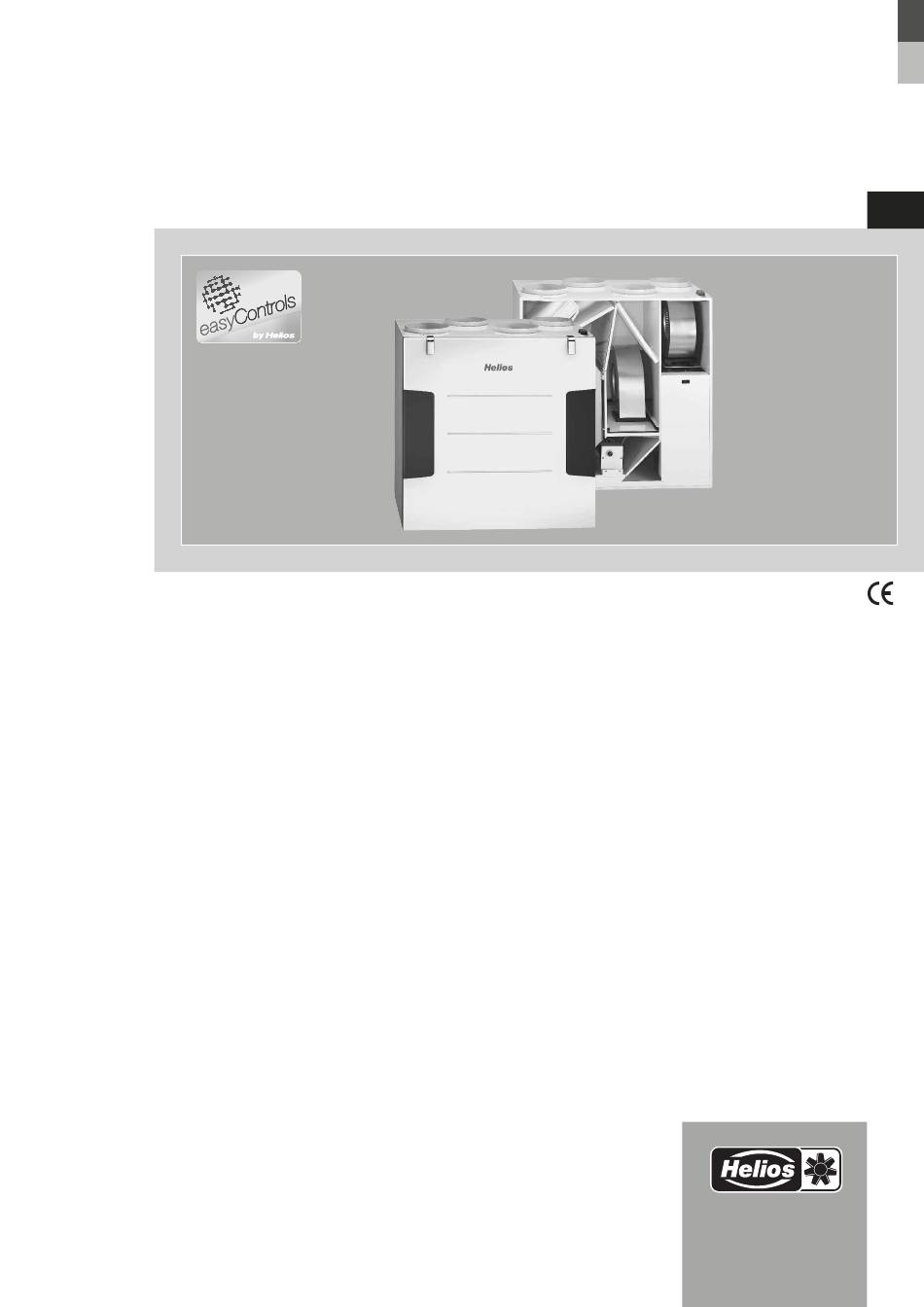

- Page 1 Helios Ventilateurs NOTICE DE MONTAGE ET D’UTILISATION N° 82 202 Groupe VMC double flux compact équipé de la régulation easyControls KWL EC 500 W R/L - Ventilation double flux centralisée avec récupération de chaleur et moteurs EC.
-
Page 2: Table Des Matières
Schémas de raccordement KWL EC 500 W R/L ....... . . -
Page 3: Chapitre 1. Informations Générales
Félicitations Vous venez d’acquérir un produit Helios Ventilateurs. Vous avez donc opté pour un produit de qualité dont vous profiterez pendant de nombreuses années. Toutes les centrales KWL EC 500 W ...R/L ont été testées dans leur intégralité par notre service fabrication. Ces tests ne s’arrêtent pas aux fonctionnalités visibles de l’appareil (comme par ex. -
Page 4: Domaines D'utilisation
Groupe double flux compact KWL EC 500 W R/L Domaines d’utilisation Le groupe double flux compact KWL EC 500 W R/L avec récupération de chaleur est prévu pour la ventilation centralisée de logements individuels, maisons et appartements. Il est équipé de série de la régulation innovante easyControls, pour une connexion au réseau Internet très simple, via navigateur Web, et, d’un échangeur à... -
Page 5: Caractéristiques Techniques
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Les centrales double flux ne doivent pas fonctionner simultanément avec un foyer à combustible solide ni dans un logement avec des chaudières atmosphériques dont l’extraction des fumées est raccordée sur une VMC. Pour le bon fonctionnement d'une installation de ventilation double flux, il est indispensable de pouvoir fermer temporairement les conduits d’évacuation des fumées et des gaz de combustion. -
Page 6: Chapitre 2. Montage
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Montage - Disposition CHAPITRE 2 La centrale KWL EC est conçue pour être montée en position « murale » en local technique, armoire ou directement MONTAGE dans le logement. -
Page 7: Dispositif De Sécurité Pour Le Transport
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Fig. 5 Fig. 6 Centrale KWL Console de montage Dispositif de sécurité pour le transport du ventilateur d’extraction ATTENTION Dévisser l’écrou serrant le ventilateur (dispositif de sécurité) avant de monter les conduits de ventilation (fig. 8). - Page 8 Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L – Montage du siphon à boule Le montage se fait directement sur le bac de récupération de la centrale. Douille de fixation 1. Ouvrir le siphon à boule, dévisser la douille de fixation d’un quart de tour (fig. 11).
-
Page 9: Montage De La Résistance Électrique De Préchauffage Kwl-Evh 500 W (Accessoire)
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Montage de la résistance électrique de préchauffage KWL-EVH 500 W (accessoire) Préparation: Ouvrir les deux ferrmetures à grenouillères sur le haut de la porte avant de l’appareil pour retirer la façade. -
Page 10: Raccordement Des Conduits
équipés d’un dispositif anti-redémarrage. Les modèles KWL EC 500 W R/L possèdent un contacteur de porte. Si le panneau frontal est enlevé, l’alimentation du secteur se coupera au niveau de la carte électronique. Ainsi, les travaux d’entretien de base (vérification de l’évacuation des condensats, remplacement des filtres, nettoyage de l’échangeur, montage du préchauffage (accessoire) sont pos-... -
Page 11: Schéma De Fonction
Note importante pour le paramétrage! Lors des ateliers pratiques Helios, il est expliqué comment configurer facilement la régulation de la centrale KWL EC 500 W R/L grâce à la mesure de pression. Des mesures de pression doivent être prises à chaque raccord/conduit d’air (à... -
Page 12: Chapitre 3. Nettoyage Et Entretien
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Nettoyage et entretien CHAPITRE 3 NETTOYAGE ET Mettre impérativement l’appareil hors tension avant tout travail d’entretien ou à l’ouverture du boîtier de ENTRETIEN commande. – Laisser refroidir l’appareil 5 minutes et attendre l’arrêt complet des ventilateurs. -
Page 13: Évacuation Des Condensats Dans L'appareil
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Évacuation des condensats dans l'appareil Lors des interventions de maintenance, vérifier que le siphon à boule du bac de récupération n’est pas bouché (voir section 2.3). À vérifier en versant une petite quantité d’eau dans le siphon. -
Page 14: Démontage De La Batterie Électrique Kwl-Evh 500 W
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Démontage de la batterie électrique KWL-EVH 500 W 1. Ouvrir les deux fermetures à grenouillères situées sur le haut de la porte avant afin d’ouvrir l’appareil. -
Page 15: Accessoires Divers
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L 5. Serrer les contre-écrous (fig. 41). 6. Presse-étoupe monté avec câble (fig. 42). Fig. 41 Fig. 42 Accessoires divers KWL-BE Réf. N° 4265 Commutateur à 3 positions (encastré) avec voyant de fonctionnement KWL-BEC Réf. -
Page 16: Chapitre 4. Dimensions
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Dimensions CHAPITRE 4 Fig. 43 KWL EC 500 W .. R Version droite DIMENSIONS air extérieur air soufflé air rejeté air repris siphon à boule Dim. en mm Fig. -
Page 17: Chapitre 5. Schémas De Branchement Et De Raccordement
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Schéma de branchement standard SS-1045 CHAPITRE 5 Fig. 46 SCHÉMAS DE BRANCHEMENT ET DE RACCORDEMENT... -
Page 18: Schéma De Raccordement
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Schéma de raccordement Fig.47 2) Courant de fuite > 3,5 mA Prévoir 2 x câbles PE ou 1 x PE > 10 mm² selon DIN EN 50178... -
Page 19: Chapitre 6. Faq
Notice de montage et d’utilisation Groupe double flux compact KWL EC 500 W R/L Questions fréquemment posées CHAPITRE 6 Question Raison Réponse 1. L’eau des condensats ne a.) Le siphon fuit > Tester l’imperméabilité s’écoule pas b.) Le flotteur dans le boîtier du siphon est >... - Page 20 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf GB HELIOS Ventilation Systems Ltd.
