LEROY-SOMER
2 - RÉgULATEUR R250
2.1 - Caractéristiques
- Stockage : -55°C ; +85°C
- Fonctionnement : -40°C ; +70°C
- Régulation de tension : de l'ordre de ± 0,5 %.
- Plage d'alimentation / détection de tension
85 à 139 V (50/60Hz).
- Temps de réponse rapide (500 ms) pour
une amplitude de variation de tension
transitoire de ± 20 %.
- Réglage de la tension P1.
- Réglage de la stabilité P2.
- Protection de l'alimentation par fusible de
8 A, en cas de remplacement : Fusible rapide
T084013T de Ferraz-Shawmut 8A FA 250V
pouvoir de coupure 30kA.

2.2 - Fonction U/F et LAM

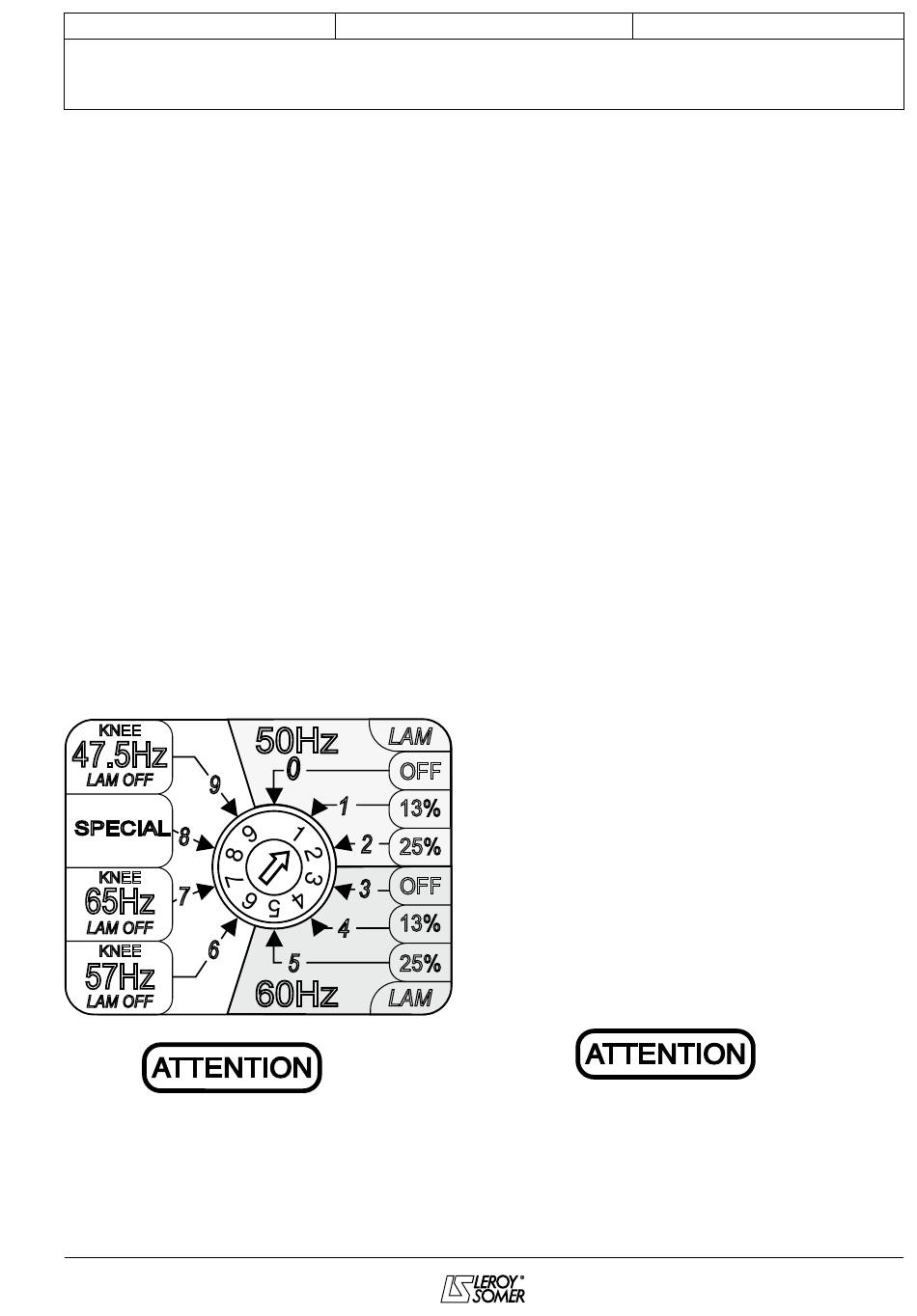

Une roue codeuse ou selecteur permet de
sélectionner la position (50 Hz - 60 Hz) du
seuil (ou coude) d'enclenchement de la
fonction U/F ainsi que le type de réglage du
LAM.
KNEE
47.5Hz
LAM OFF
9
SPECIAL
8
KNEE
65Hz
7
LAM OFF
6
KNEE
57Hz
LAM OFF
Le réglage de la roue codeuse doit
correspondre à la fréquence nominale
de fonctionnement (voir la plaque
signalétique de l'alternateur) .
Risque de destruction de l'alternateur.
Installation et maintenance
Régulateurs
50Hz
LAM
o
OFF
13%
1
0
25%
2
OFF
3
13%
4
25%
5
60Hz
LAM
231/270
R250
Le réglage de la position du coude et de la
fonction LAM se font par sélection sur la
roue codeuse.
Fonctionnement à 50 Hz : (pente U/F)
0 : coude à 48 Hz sans LAM pour des
impacts compris entre 30 et 40% de la
charge nominale.
1 : coude à 48 Hz avec LAM 13% pour des
impacts compris entre 40 et 70% de la
charge nominale.
2 : coude à 48 Hz avec LAM 25% pour des
impacts > 70% de la charge nominale.
Fonctionnement à 60 Hz : (pente U/F)
3 : coude à 58 Hz sans LAM pour des
impacts compris entre 30 et 40% de la
charge nominale.
4 : coude à 58Hz avec LAM 13% pour des
impacts compris entre 40 et 70% de la
charge nominale.
5 : coude à 58Hz avec LAM 25% pour des
impacts > 70% de la charge nominale.
Fonctionnement spécifique
6 : coude à 57Hz sans LAM pour des
variations de vitesse en régime établi >2Hz
7 : coude à 65Hz sans LAM pour vitesse
variable et tractelec / gearlec (pente U/F).
8 : special : le réglage usine est 48Hz pente
2U/F ; une programmation spéciale peut
être réalisée à la demande du client. Cette
programmation doit être spécifiée avant la
commande, pendant l'étude du projet.
9 : coude à 47.5 Hz sans LAM pour des
variations de vitesse en régime établi >2 Hz
Pour les applications hydrauliques, il est
recommandé de sélectionner :
- la position 0 pour le 50 Hz
- la position 3 pour le 60 Hz
