3. Contrôler et régler le jeu aux soupapes selon les
caractéristiques et la procédure indiquées ci­après:
Valeur prescrite
Jeu aux soupapes
(moteur froid):—Entrée .............................................. 0,35 mm (0,014 in.)
Système
d'échappement ......................................................... 0,45 mm (0,018 in.)
4. Si un réglage des soupapes est nécessaire, desserrer
l'écrou de blocage sur la vis de réglage du culbuteur.
Tourner la vis de réglage jusqu'à ce qu'il soit possible
de déplacer légèrement la jauge d'épaisseur. Tenir la
vis de réglage avec un tournevis pour l'empêcher de
tourner et serrer l'écrou de blocage à 27 N∙m (20 lb­ft).
Revérifier le jeu après avoir serré l'écrou de blocage.
Si nécessaire, régler à nouveau le jeu
5. Remonter le cache­culbuteurs et le reniflard.
•

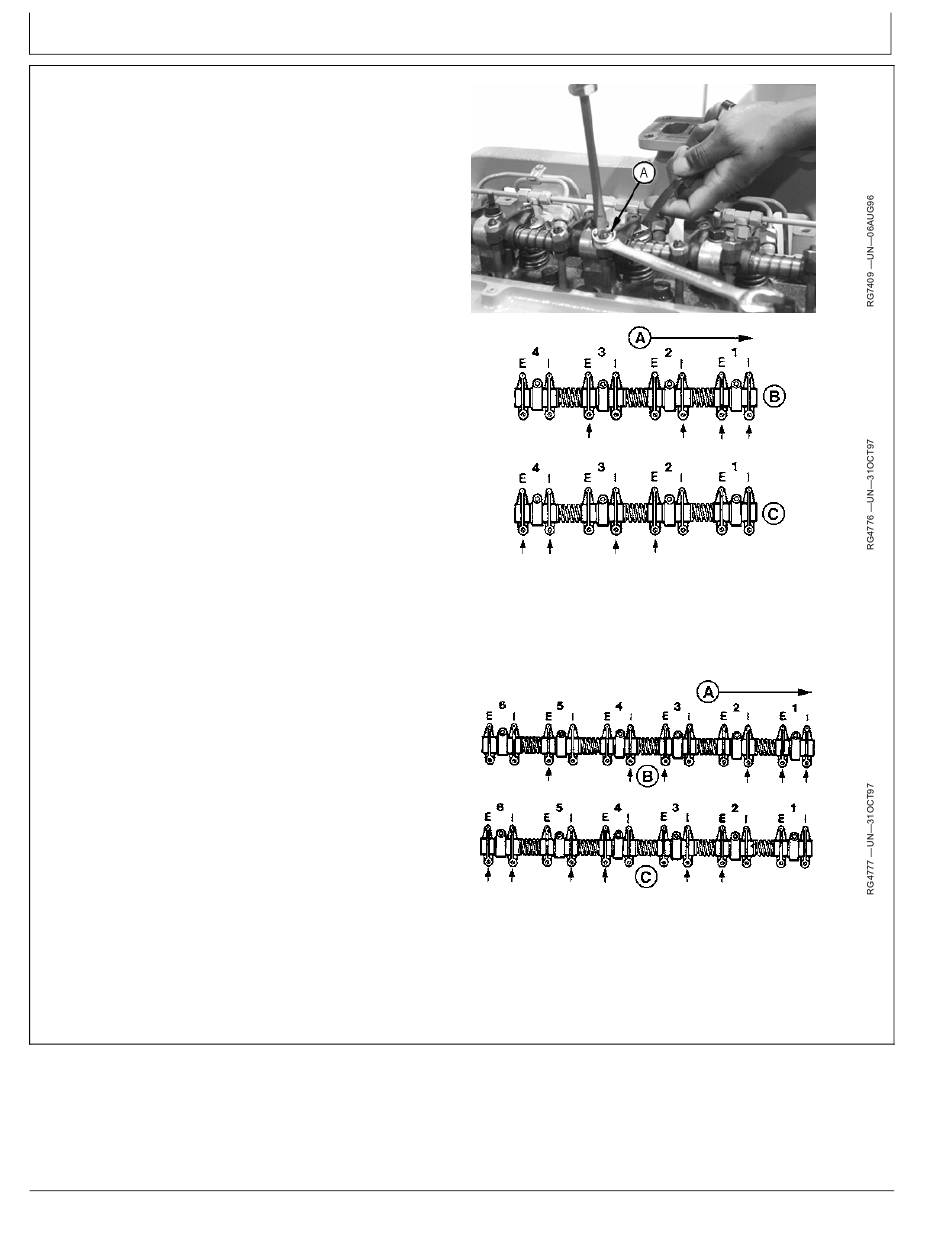

Moteur 4 cylindres:
NOTE: L'ordre d'allumage est 1­3­4­2
a. Bloquer le piston n°1 au PMH de sa course de
compression (B).
b. Régler le jeu aux soupapes d'échappement des
cylindres n°1 et 3 et aux soupapes d'admission des
cylindres n°1 et 2.
c. Tourner le volant­moteur de 360°. Bloquer le piston
n° 4 au PMH de sa course de compression (C).
d. Régler le jeu des soupapes d'échappement n° 2 et 4
et des soupapes d'admission n° 3 et 4.
•
Moteur 6 cylindres:
NOTE: L'ordre d'allumage est 1­5­3­6­2­4.
a. Bloquer le piston n°1 au PMH de sa course de
compression (B).
b. Régler le jeu des soupapes d'échappement n° 1, 3 et
5 et des soupapes d'admission n° 1, 2 et 4.
c. Tourner le volant­moteur de 360°. Bloquer le piston
n° 6 au PMH de sa course de compression (C).
d. Régler le jeu des soupapes d'échappement n° 2, 4 et
6 et des soupapes d'admission n° 3, 5 et 6.
Entretien—Toutes les 2000 h/tous les 2 ans
A—Avant du moteur
B—Piston n°1 au PMH (course
C—Piston n°4 au PMH (course
A—Avant du moteur
B—Piston n°1 au PMH (course
C—Piston n°6 au PMH (course
40­2
158/270
E—Soupape d'échappement
I— Soupape d'admission
de compression)
de compression)
E—Soupape d'échappement
I— Soupape d'admission
de compression)
de compression)
DPSG,CD03523,36 ­28­31JAN07­2/2
