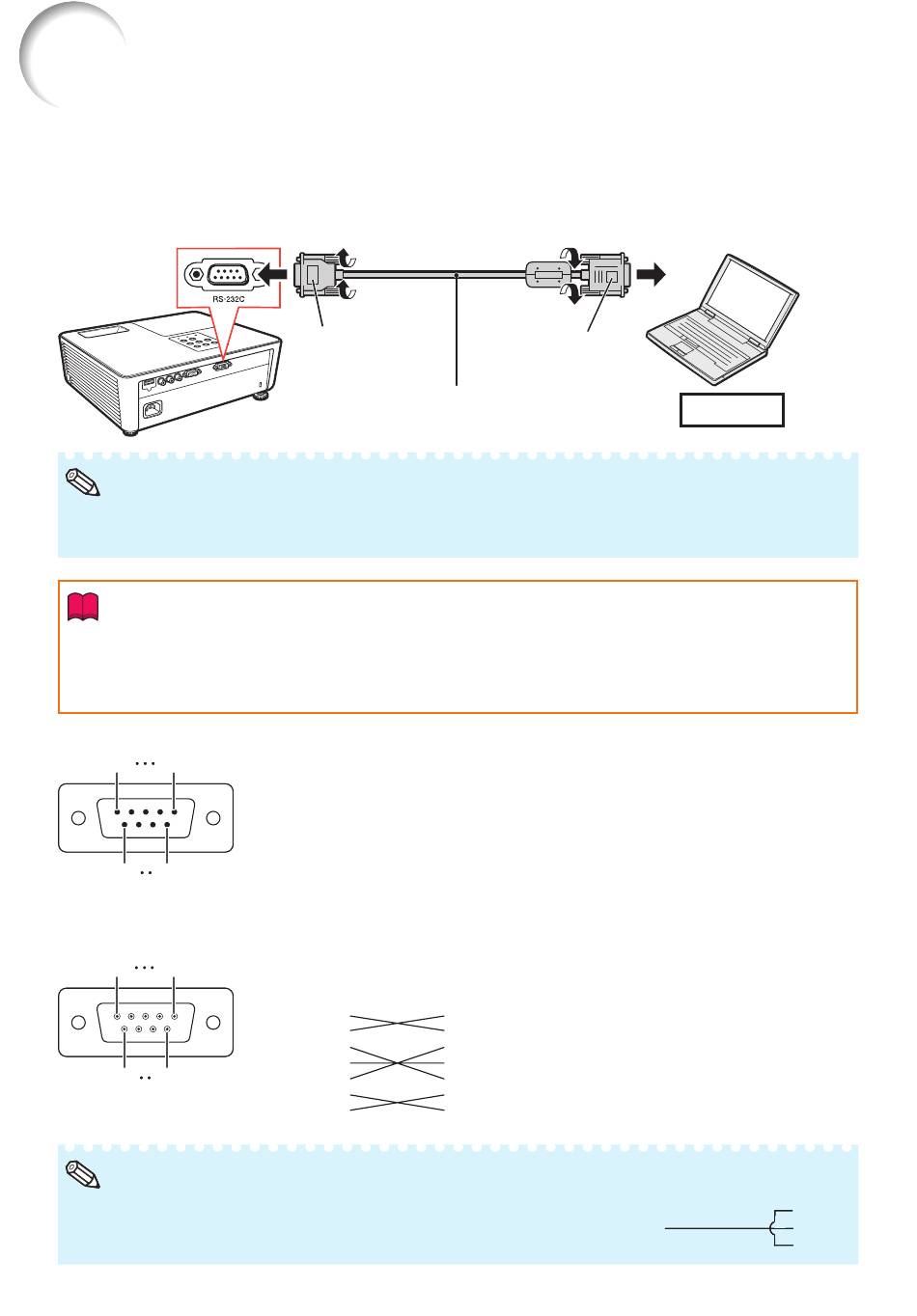

Commander le projecteur à l'aide d'un ordinateur
Lorsque la prise RS-232C sur le projecteur est raccordée à un ordinateur avec un câble de
commande sérielle RS-232C (de type croisé, en vente dans le commerce), l'ordinateur peut être
utilisé pour commander le projecteur et vérifi er le statut du projecteur. Voir page
amples détails.
Lors de la connexion à un ordinateur à l'aide d'un câble de commande sérielle
RS-232C.
Remarque
•
La fonction RS-232C peut ne pas être opérationnelle si la prise de votre ordinateur n'est pas
correctement confi gurée. Reportez-vous au mode d'emploi de l'ordinateur pour de plus amples détails.
Info
•
Ne branchez pas le câble RS-232C à un port autre que la prise RS-232C sur l'ordinateur. Ceci pourrait
endommager votre ordinateur ou le projecteur.
•
Ne branchez pas un câble de commande sérielle RS-232C sur l'ordinateur, ni ne le débranchez de
l'ordinateur, alors que ce dernier est sous tension. Ceci pourrait endommager votre ordinateur.
Prise RS-232C : Connecteur mâle D-sub à 9 broches
1
1
5
5
6
6
9
9
Connexion recommandée pour le câble RS-232C : Connecteur femelle D-sub à 9 broches
5
5
1
1
9
9
6
6
Remarque
•
Selon le périphérique de contrôle utilisé, il pourra être nécessaire de
raccorder la broche 4 et la broche 6 sur le périphérique de contrôle
(par exemple un ordinateur).
22
Vers la prise
RS-232C
Câble de commande sérielle RS-232C (de
type croisé, en vente dans le commerce)
N° de broche Signal Désignatio
1.
2.
RD
Réception de données
3.
SD
Envoi de données
4.
5.
SG
Masse logique
6.
7.
RS
Demande d'émission
8.
CS
Prêt à émettre
9.
N° de
Signal
broche
1.
CD
2.
RD
3.
SD
4.
ER
5.
SG
6.
DR
7.
RS
8.
CS
9.
CI
Vers la prise
RS-232C
E/S
Entrée
Sorti
N° de
Signal
broche
1.
CD
2.
RD
3.
SD
4.
ER
5.
SG
6.
DR
7.
RS
8.
CS
9.
CI
59
pour de plus
Ordinateur
Référence
Pas raccordé
Raccordé au circuit interne
Raccordé au circuit interne
Pas raccordé
Raccordé au circuit interne
Pas raccordé
Raccordé à CS dans le circuit interne
Raccordé à RS dans le circuit interne
Pas raccordé
Projecteur
Ordinateur
N° de broche
N° de broche
4
5
6
4
5
6
