głość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach
nadnapięcia kategorii III.
Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasi-
lania, zgodnie z zasadami instalacji.
Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowa-
nia się do zasad dotyczących bezpieczeństwa.
ODPROWADZANIE DYMU
OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)
W tej wersji opary i dym są odprowadzane na zewnątrz przez
rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone
za pomocą rury do wylotu zewnętrznego.
Rura wylotowa powinna posiadać:
• średnicę nie mniejszą od złącza okapu.
• lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia
cofania skroplin do silnika.
• ograniczoną do minimum liczbę zagięć.
• minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia
wydajności zasysania okapu.
Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizo-
lować.
W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wy-
dajności 800m3/h lub większej, występuje zawór zwrotny.
Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jed-
nocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5
barów).
OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)
W tej wersji powietrze przechodzi przez opcjonalny model
filtrujący w suficie w celu oczyszczenia i ponownego wprowa-
dzenia do środowiska.
W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-
tować go, jeśli występuje na złączu wylotowym powietrza z silnika.
INSTRUKCJA MONTAŻU
część zastrzeżona wyłącznie dla personelu wykwalifikowanego
Okap może być instalowany w różnych konfiguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów in-
stalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje,
jakie należy wykonać.
FUNKCJONOWANIE
KIEDY WŁĄCZYĆ OKAP?
Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,
aby przetransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary
i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić
automatyczne wyłączenie okapu po 15 minutach pracy.
JAKĄ PRĘDKOŚĆ WYBRAĆ?
I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elek-
trycznej.
II prędkość: normalne warunki użytkowania.
III prędkość: w przypadku obecności silnych zapachów i oparów.
IV prędkość: szybkie usuwanie zapachów i oparów.
KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?
Filtry metalowe powinny być myte co 30 godzin użytkowania.
W celu zapoznania się z innymi szczegółami patrz rozdział „KONSERWACJA".

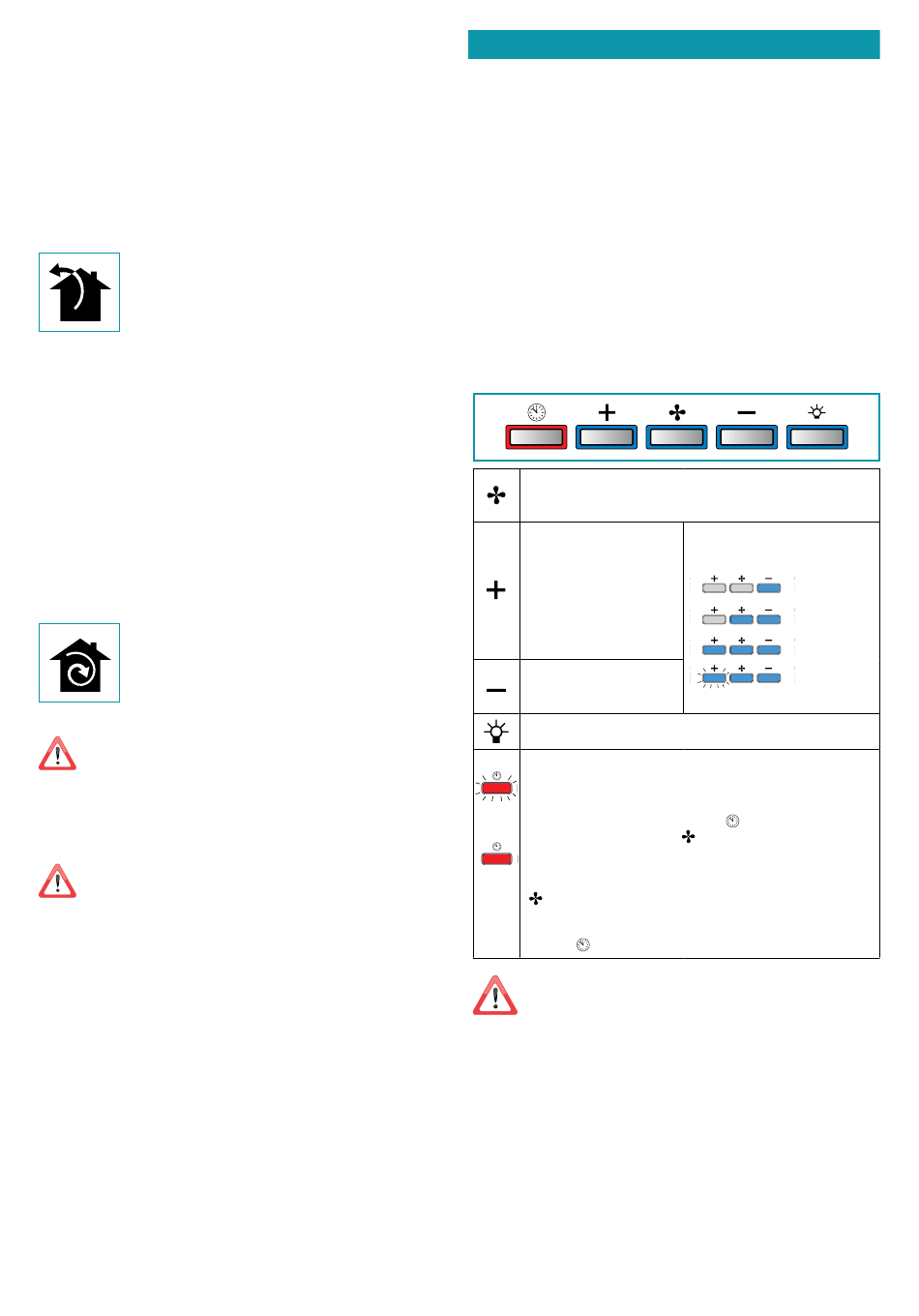

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH
Silnik ON/OFF
Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w
chwili wyłączenia.
Zwiększenie prędkości od
1 do 4
Prędkość 4 jest aktywna tylko
przez kilka minut, po czym
uruchomiona zostaje pręd-
kość 3.
Zmniejszenie prędkości od
4 do 1
Włączenie/wyłączenie światła
TIMER (czerwona kontrolka LED miga)
Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED),
jeśli:
- ponownie wciśnie się przycisk TIMER ( ),
- wciśnie się przycisk ON/OFF ( ).
ALARM FILTRÓW
(Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym
( ))
Konserwacja filtrów przeciwtłuszczowych po około 30 godzinach
użytkowania.
Naciskać ( ) przez 3 sekundy, aby wyzerować licznik.
Jeśli panel przyciskowy jest całkowicie nieaktywny, należy tymczaso-
wo odłączyć zasilanie elektryczne (na ok. 5") od sprzętu gospodarstwa
domowego przed skontaktowaniem się z pomocą techniczną, ewen-
tualnie użyć wyłącznika głównego, aby wznowić normalne działanie.
Jeśli dana procedura nie jest skuteczna, skontaktować się z pomocą techniczną.
