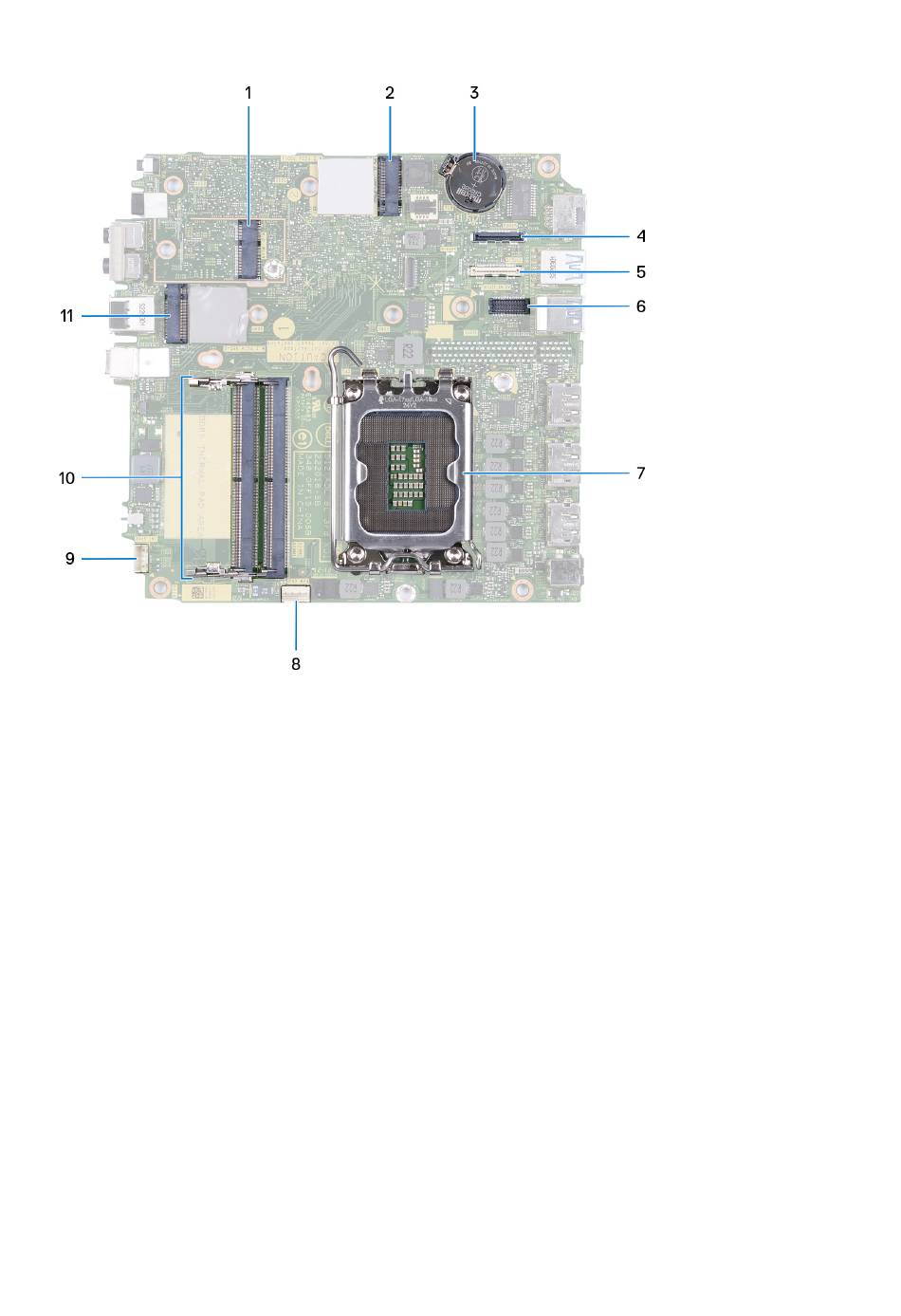

1. Connecteur WLAN M.2
2. Connecteur PCIe SSD M.2 (2230/2280)
3. Pile bouton
4. Connecteur vidéo en option (port VGA/DisplayPort 1.4a (HBR3)/port HDMI 2.1)
5. Connecteur (en option) (port USB-C 3.2 Gen 2)
6. Connecteur du port série PS/2 en option
7. Socket de processeur
8. Connecteur du ventilateur
9. Connecteur du haut-parleur interne
10. Logements du module de mémoire
11. Connecteur PCIe SSD M.2 (2230/2280)
Les images suivantes indiquent l'emplacement de la carte système et représentent la procédure d'installation.
70
Retrait et installation des unités remplaçables sur site (FRU)
