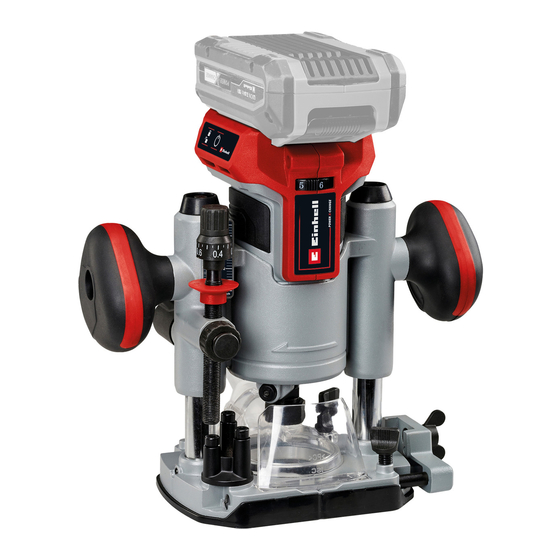

EINHELL 4350413 Mode D'emploi
  1. Manuels
  2. Marques
  3. EINHELL Manuels
  4. Routeurs à bois
  5. 4350413
  6. Mode d'emploi
EINHELL 4350413 Mode D'emploi

EINHELL 4350413 Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
EN
Operating instructions
Cordless Router
FR
Mode d'emploi
Toupie sans fi l
SP
Manual de instrucciones
Fresadora vertical y de cantos
inalámbrica
7
Art.-Nr.: 4350413
Anl_TP_RO_18_Set_Li_BL_SPK7_USA.indb 1
Anl_TP_RO_18_Set_Li_BL_SPK7_USA.indb 1
TP-RO 18 Set Li BL
I.-Nr.: 21013
24.05.2023 09:43:54
24.05.2023 09:43:54

Publicité

loading

Manuels Connexes pour EINHELL 4350413

Sommaire des Matières pour EINHELL 4350413

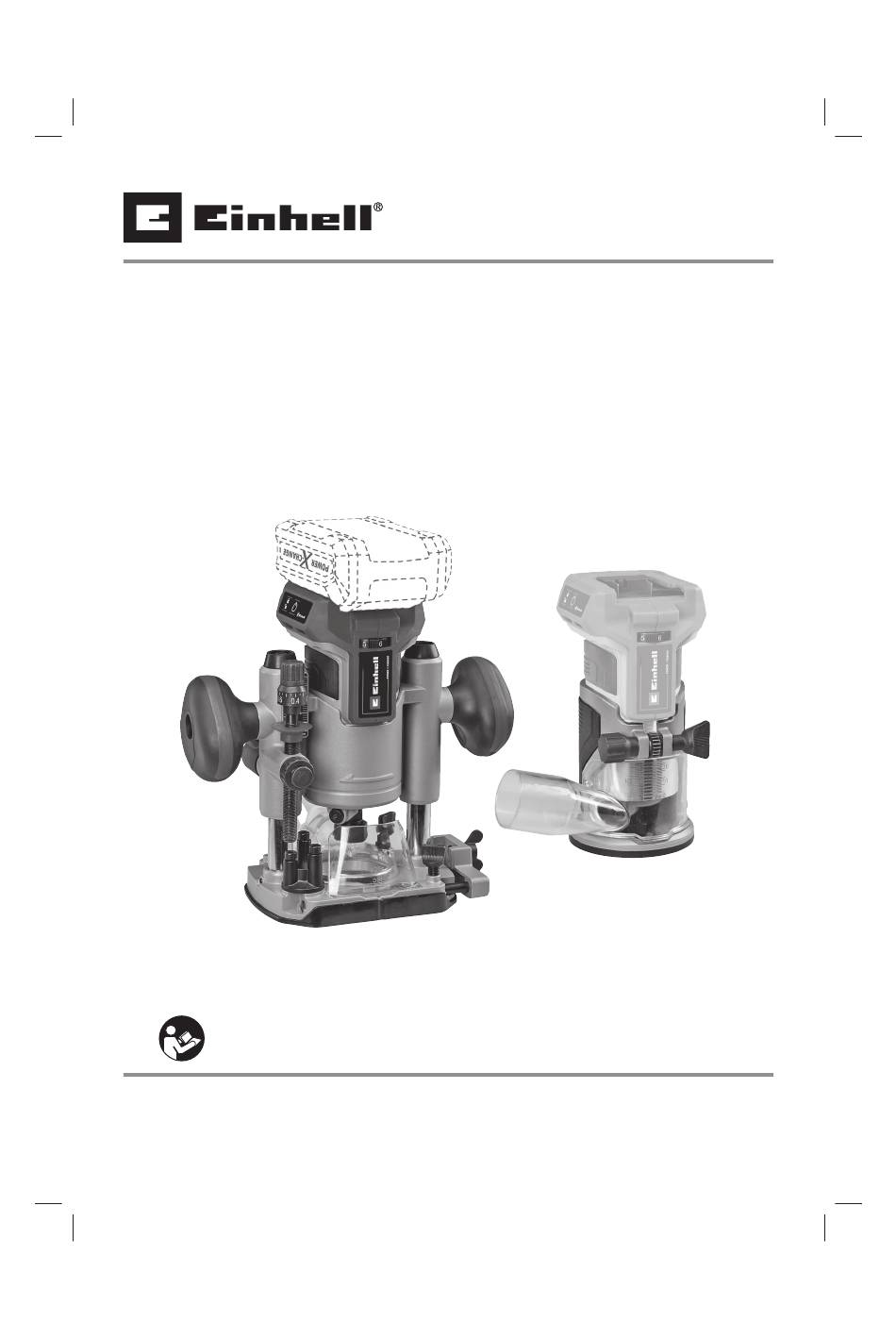

  • Page 1 TP-RO 18 Set Li BL Operating instructions Cordless Router Mode d’emploi Toupie sans fi l Manual de instrucciones Fresadora vertical y de cantos inalámbrica Art.-Nr.: 4350413 I.-Nr.: 21013 Anl_TP_RO_18_Set_Li_BL_SPK7_USA.indb 1 Anl_TP_RO_18_Set_Li_BL_SPK7_USA.indb 1 24.05.2023 09:43:54 24.05.2023 09:43:54...
