Instructions de montage uniquement pour le personnel spécialisé
4.6. Raccordement électrique

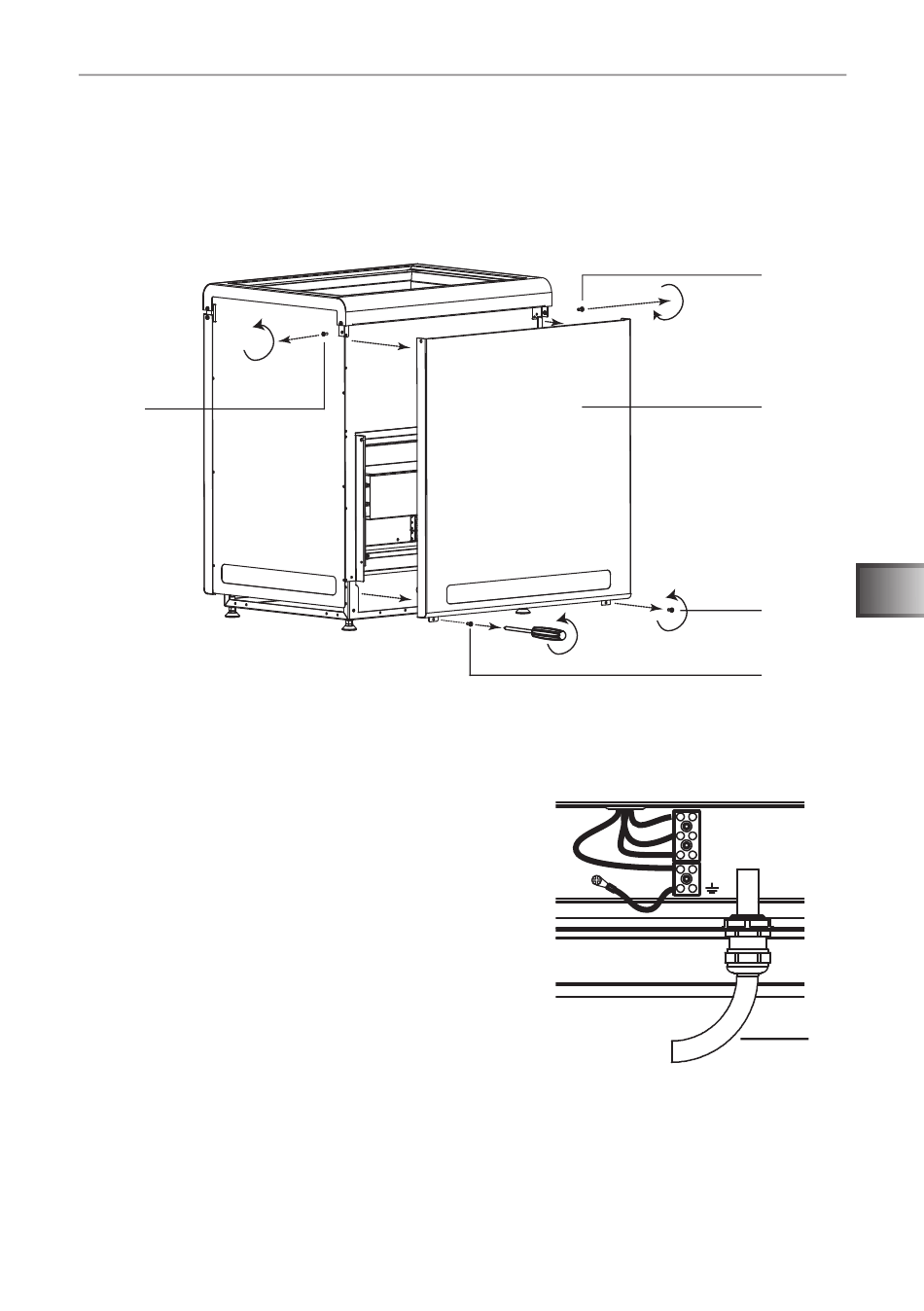

1. Desserrez les vis 3 et 4 à l'aide d'un tournevis.
2. Desserrez les vis 1 et 5 à l'aide d'un tournevis.
3. Retirez le cache en tôle 2.
5
Raccordement Concept R 9 kW et 10,5 kW (CP-R-090/CP-R-105)
1. Faites passer le câble de raccordement par
le passage de câbles 6.
2. Raccordez les fi ls du câble de raccordement
aux bornes U – V – W – N – PE du poêle
pour sauna et au niveau des bornes cor-
respondantes de la commande du sauna.
Ce faisant, conformez-vous à la notice de
montage de la commande du sauna.
3. Fixez de nouveau le cache en tôle 2 sur
le poêle pour sauna.
