Monteringsanvisning endast för fackpersonal
4.4. Kopplingsschema

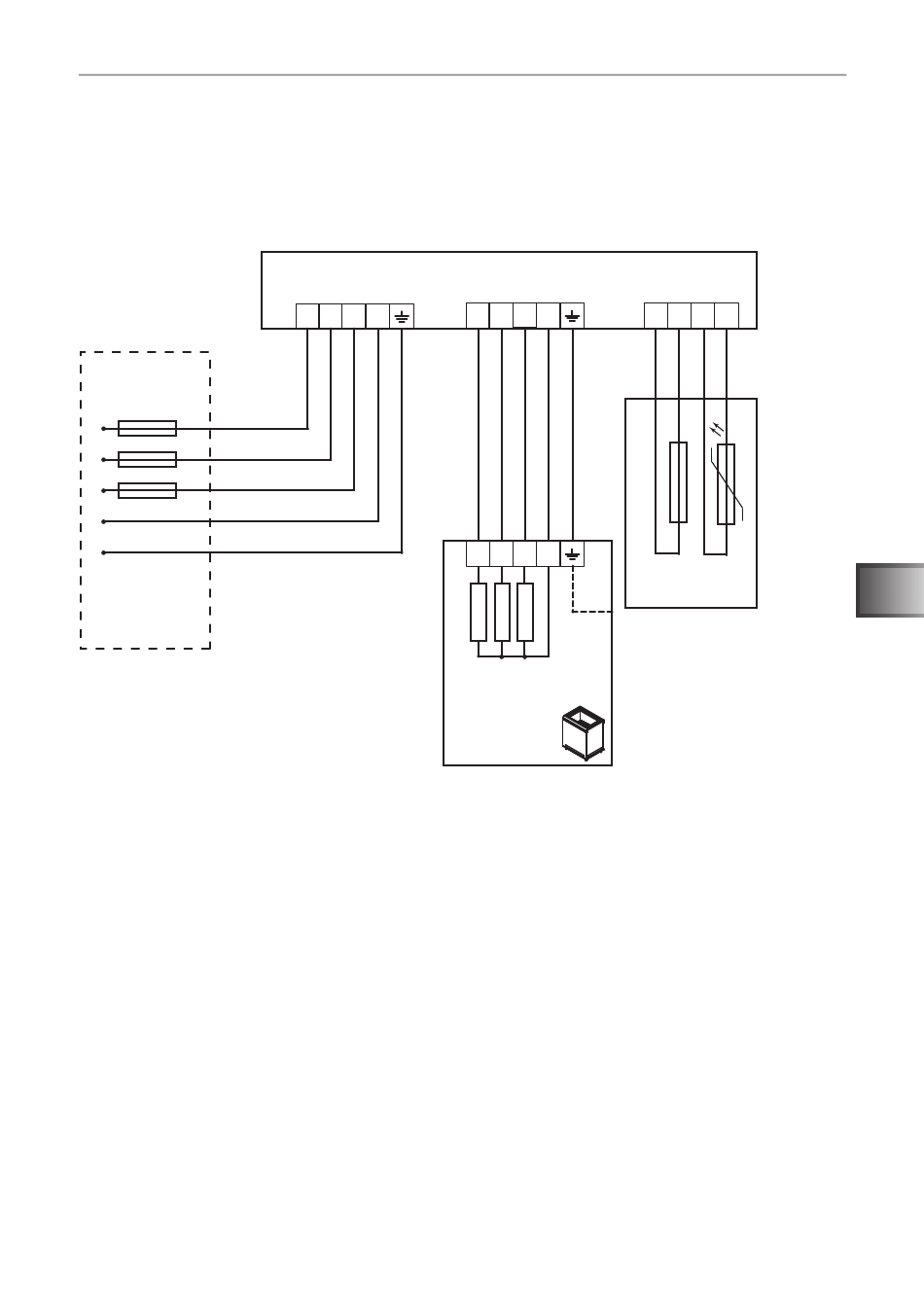

Bild 3 Kopplingsschema Concept R 9 kW och 10,5 kW
(CP-R-090/CP-R-105)
4
400 V~
3x16 A
1 Styrenhet
2 Temperaturgivare med övertemperaturskydd
3 Bastuugn Concept R 9 kW eller 10,5 kW
4 Strömförsörjning
WORLD OF WELLNESS
1
L2 L2 L3 N
N
U V W
N
U V W
3
9 kW
10,5 kW
S. 13/26
r r w w
ϑ
ϑ
2
SV
