Montageanweisung – nur für Fachpersonal
Anschluss Concept R 12 kW und 15 kW (CP-R-120 / CP-R-150)
1. Führen Sie das Anschlusskabel für die Saunasteuerung durch die Durch-
führung 8.
2. Schließen Sie die Adern dieses Anschlusskabels an den Klemmen U1 – V1
– W1 – N – PE an der Anschlussleiste 9 und an den passenden Klemmen
der Saunasteuerung an. Beachten Sie dabei die Montageanleitung der
Saunasteuerung.
3. Führen Sie das Kabel der Leistungserweiterung durch die Durchführung 7.
4. Schließen Sie die Adern des Kabels zur Leistungserweiterung an den Klem-
men U2 – V2 – W2 – N – PE an der Anschlussleiste 6 und an den pas-
senden Klemmen der Leistungserweiterung an. Beachten Sie dabei die
Montageanleitung der Leistungserweiterung.
5. Befestigen Sie das Abdeckblech 2 wieder am Saunaofen.

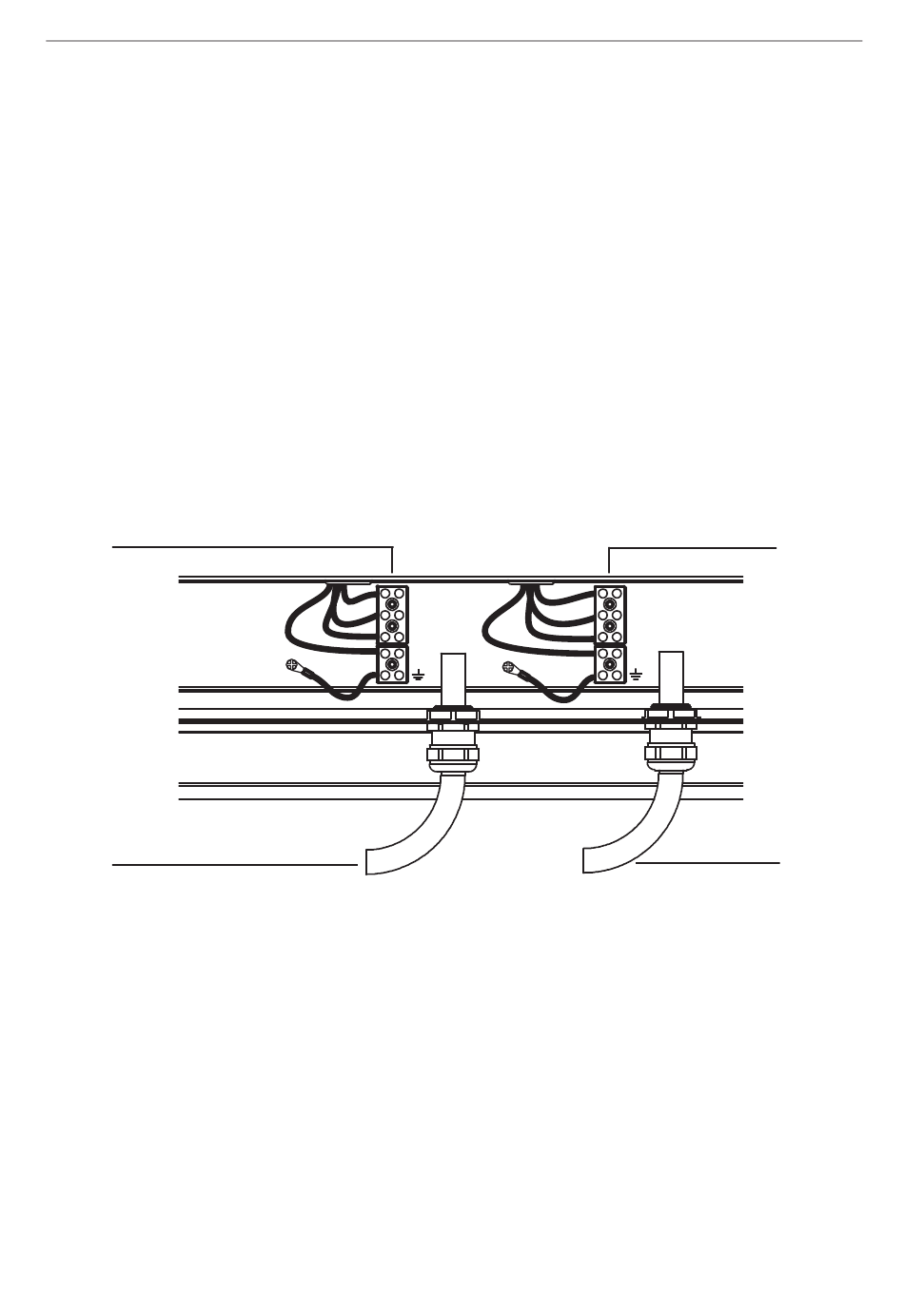

9
8
6 Anschlussleiste für die Leistungserweiterung
7 Durchführung für das Kabel zur Leistungserweiterung
8 Anschlussleiste für die Saunasteuerung
9 Durchführung für das Anschlusskabel zur Saunasteuerung
